Mise à jour et programmation du firmware

À savoir

• Le firmware est préinstallé en usine.

Téléchargement du firmware

• Description du firmware
• wbtn-vX.X.X-X-XXXXXX-full.bin est le firmware complet. Il doit être programmé à partir de l'adresse 0x0. Après la programmation, toutes les configurations seront perdues.
• wbtn-vX.X.X-X-XXXXXX-delta.bin est le firmware incrémental. Il doit être programmé à partir de l'adresse 0x10000. Il ne met à jour que le firmware, sans affecter les configurations existantes.
• wbtn-vX.X.X-X-XXXXXX-www.bin est le firmware de l'interface utilisateur (UI). Il doit être programmé à partir de l'adresse 0x290000. Il ne met à jour que l'interface web frontale, sans affecter le firmware existant ni les configurations.
• Loading...

Mise à jour du firmware

• L'AirClick doit être hors tension. Connectez le port de programmation ESP32 de l'AirClick à l'ordinateur en maintenant le bouton BOOT enfoncé.


1. Téléchargez l'outil de programmation USB flash_download_tool
   • Cliquez sur le lien de téléchargement ci-dessous.

• Loading...

2. Ouvrez flash_download_tool_3.9.4.exe. Remarque : après avoir ouvert l'outil de programmation, une fenêtre CMD s'affichera d'abord, puis l'interface de l'outil de programmation. Ne fermez surtout pas la fenêtre CMD.
3. Dans l'outil de programmation, sélectionnez ESP32-C3 pour ChipType:.
4. Dans l'outil de programmation, sélectionnez Develop pour WorkMode:.
5. Dans l'outil de programmation, sélectionnez USB pour LoadMode:.
6. Enfin, cliquez sur OK. Vous pouvez vous référer à l'image ci-dessous.

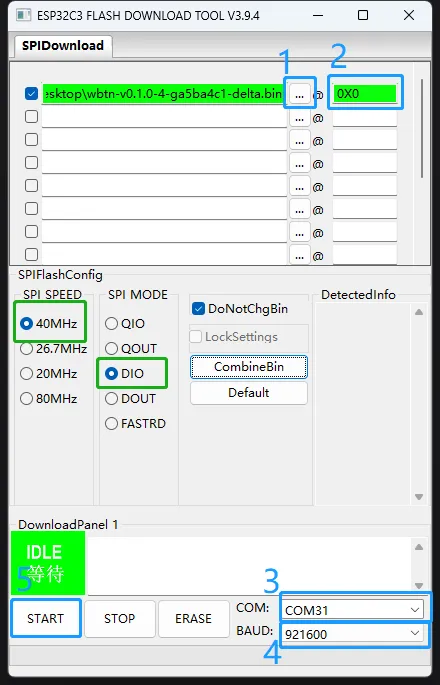

7. Après avoir cliqué, l'image ci-dessous apparaîtra.


prompt

• La zone encadrée en vert dans l'image ci-dessus doit absolument correspondre à celle de l'image. Ne la modifiez pas.

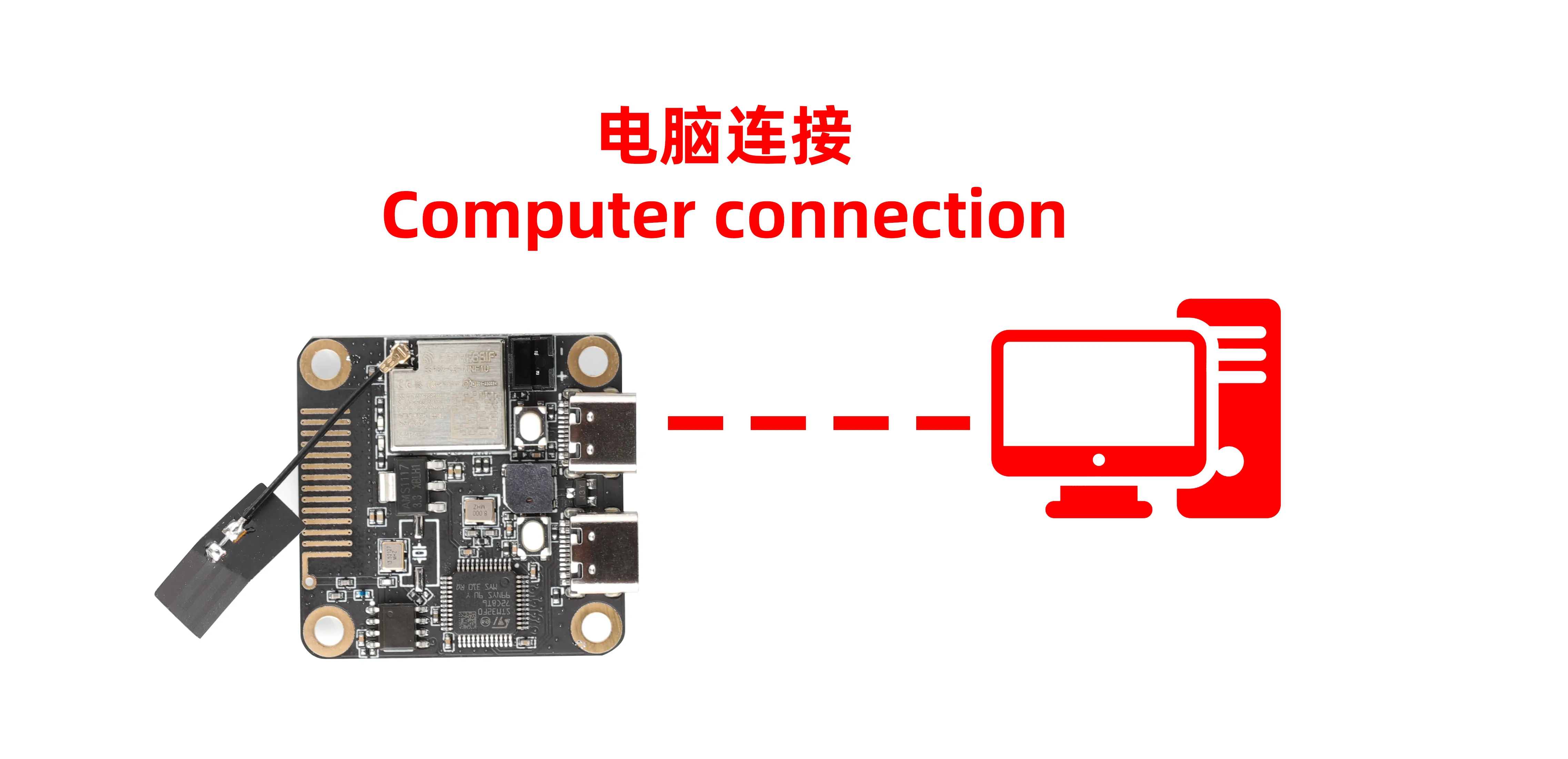

8. Connectez l'AirClick à l'ordinateur à l'aide d'un câble USB Type-C.
9. Cliquez sur le bouton de la zone bleue 1 dans l'image ci-dessus pour sélectionner le firmware à programmer.
10. Cliquez sur la zone bleue 2 dans l'image ci-dessus pour saisir l'adresse de programmation.
11. Cliquez sur la zone bleue 3 dans l'image ci-dessus pour sélectionner le port série de l'AirClick (s'il n'apparaît pas, maintenez le bouton de programmation de l'AirClick enfoncé, puis reconnectez-le à l'ordinateur).
12. Cliquez sur la zone bleue 4 dans l'image ci-dessus et sélectionnez le débit binaire maximal 921600.
13. Cliquez sur la zone bleue 5 dans l'image ci-dessus pour démarrer la programmation. Attendez que la programmation soit terminée pour que l'AirClick achève la mise à jour du firmware (vous devez attendre que le message indique que la programmation est terminée avant de débrancher le câble de l'AirClick).
