Câblage et configuration de l'écran

Câblage de l'écran​

Avertissement de sécurité important
  • Lors de la connexion d'un écran TFT ou HDMI à l'aide d'un câble ruban FPC, assurez-vous que l'appareil est complètement hors tension pour éviter d'endommager l'écran.
  • Lors du câblage d'un écran TFT, vérifiez attentivement l'orientation d'insertion du câble ruban FPC pour éviter une inversion qui pourrait causer un dysfonctionnement de l'appareil.
prompt
  • Le pack de l'écran TFT comprend deux câbles rubans FPC : 14P (câble étroit) et 16P (câble large).
  • Pour les écrans résistifs, utilisez impérativement le câble 14P (câble étroit).
Note importante
  • L'écran ne supporte pas le branchement à chaud. Effectuez toutes les opérations de câblage lorsque l'appareil est complètement hors tension.

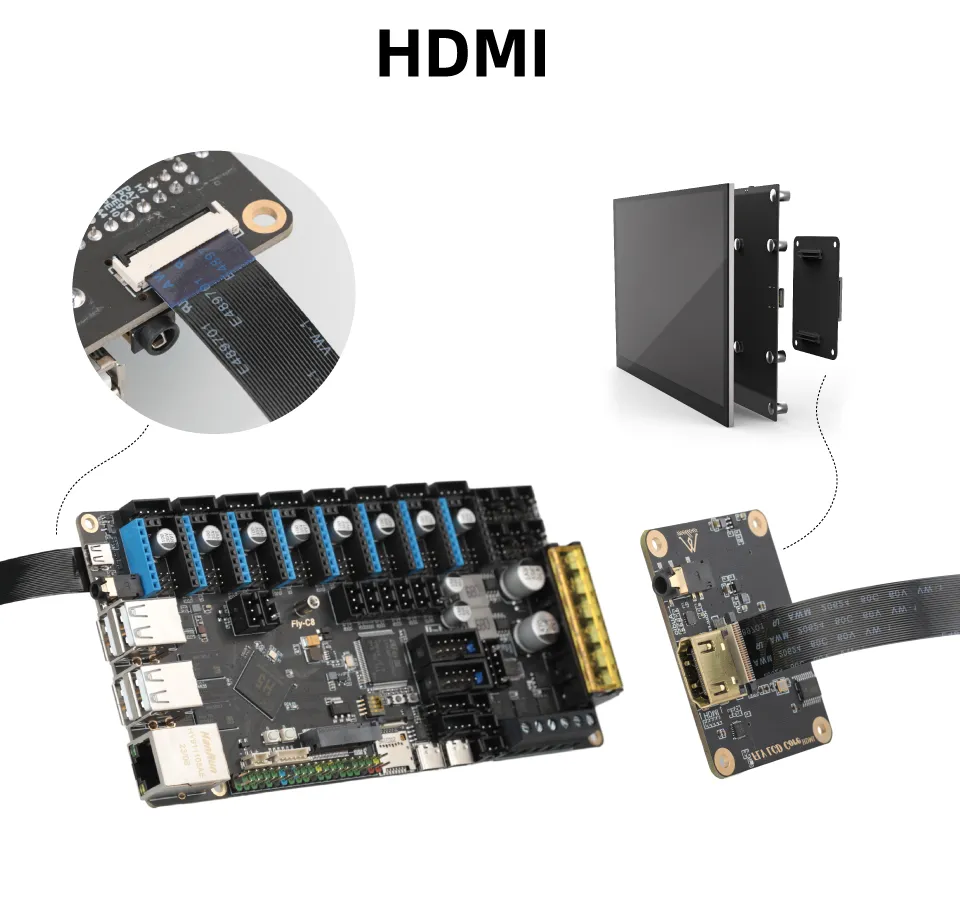

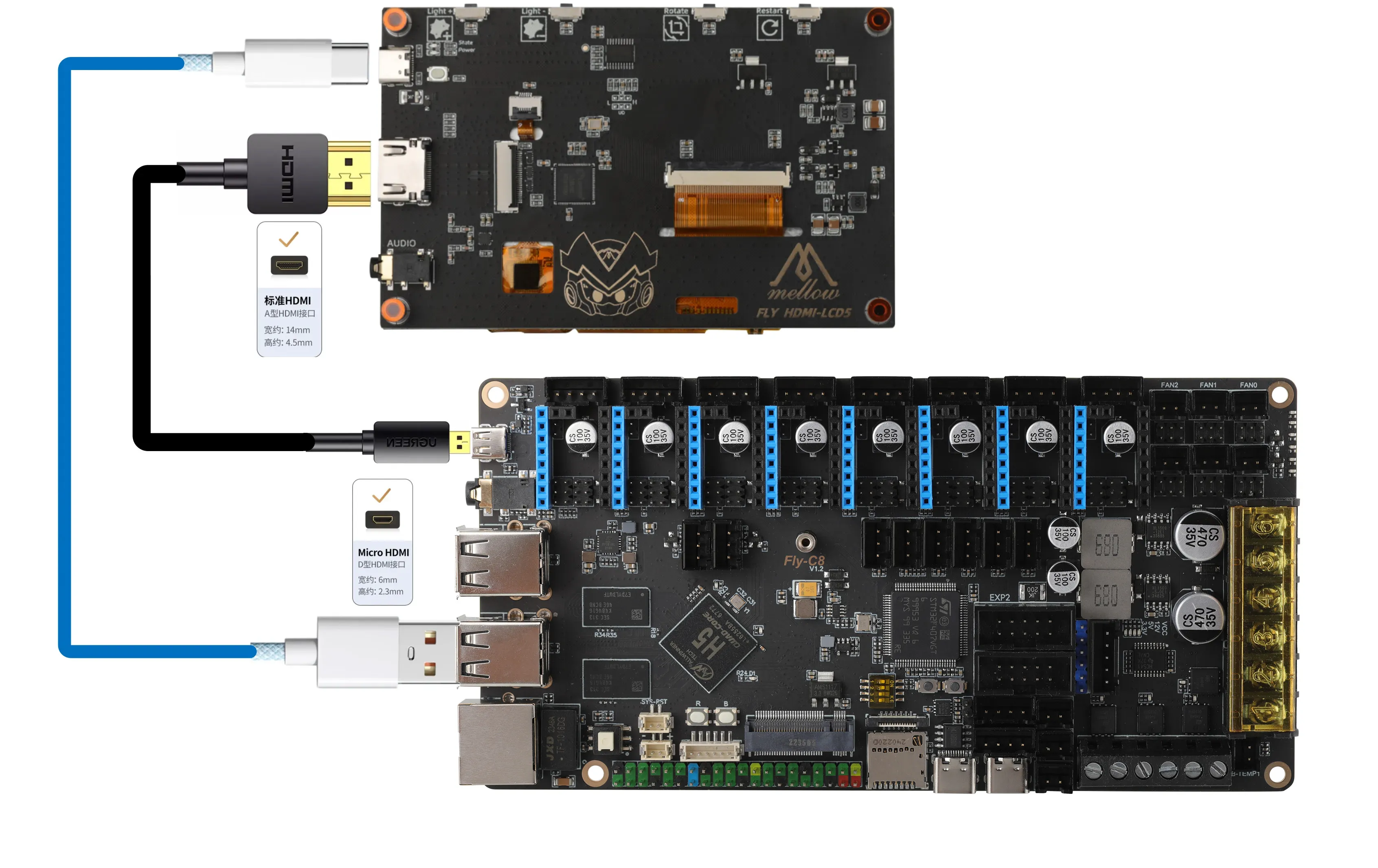

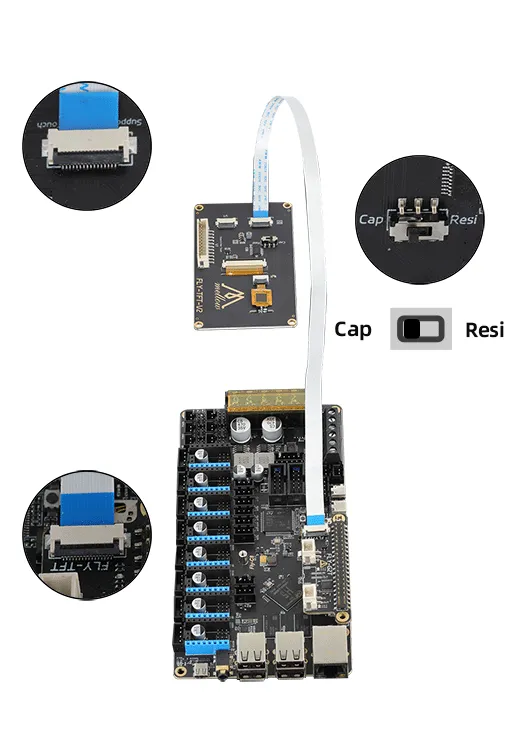

  1. Câblage de l'écran TFT résistif FLY-C8

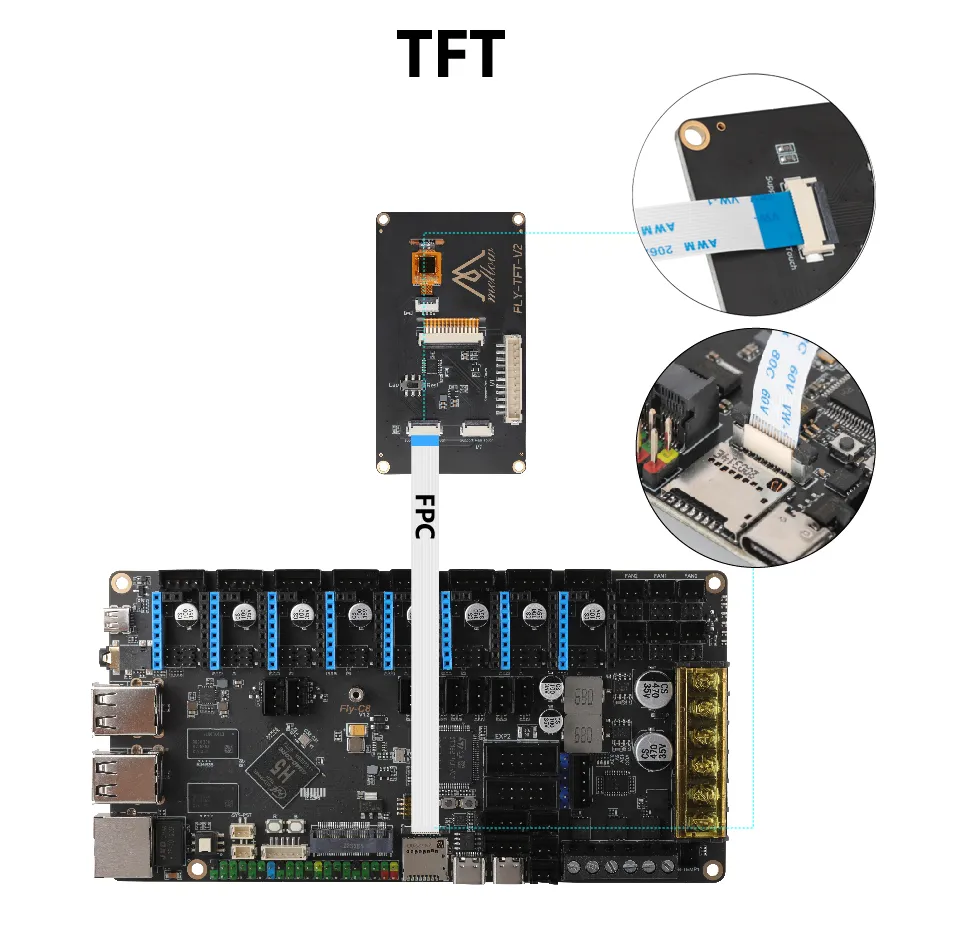

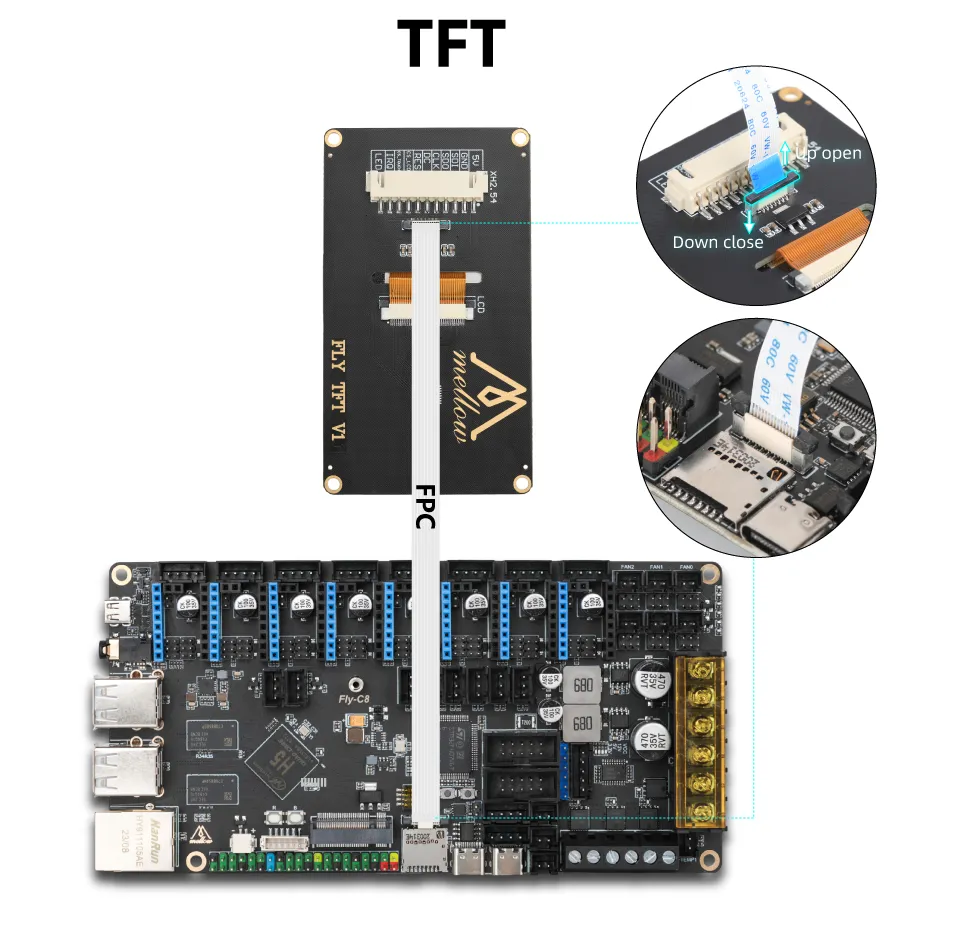

  • Référence de câblage TFT-V1
Loading...

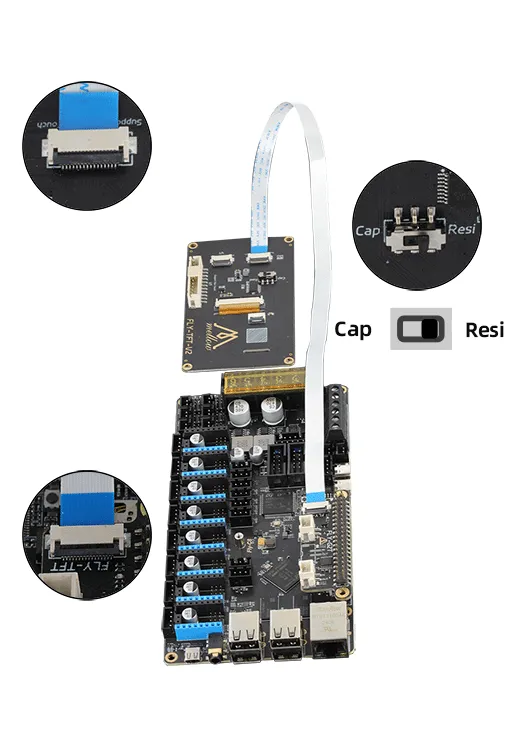

  • Référence de câblage TFT-V2 Mise à jour en cours

Configuration de l'écran​

Configuration de l'écran pour le système FLYOS-FAST​

  1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.6.110/

Interface fluidd : Décochez "Filtrer les fichiers et dossiers cachés"

Loading...

Interface mainsail : Cochez "Afficher les fichiers cachés"

Loading...
  1. Accédez au dossier .flyos-config qui s'affiche et localisez le fichier de configuration sys-config.conf
Loading...
  1. Ouvrez le fichier sys-config.conf et choisissez la méthode de configuration correspondant à votre type d'écran :
  • Modifiez la valeur après screen= en fly-tft-v2-r
  • Modifiez klipper_screen=0 en klipper_screen=1
  • Référence après modification :
screen=fly-tft-v2-r
  • Modifiez également
klipper_screen=1
Loading...
  1. Après avoir enregistré les modifications, redémarrez le système pour que la configuration prenne effet.
Loading...
