Câblage et configuration de l'écran

Câblage de l'écran​

Avertissement de sécurité important

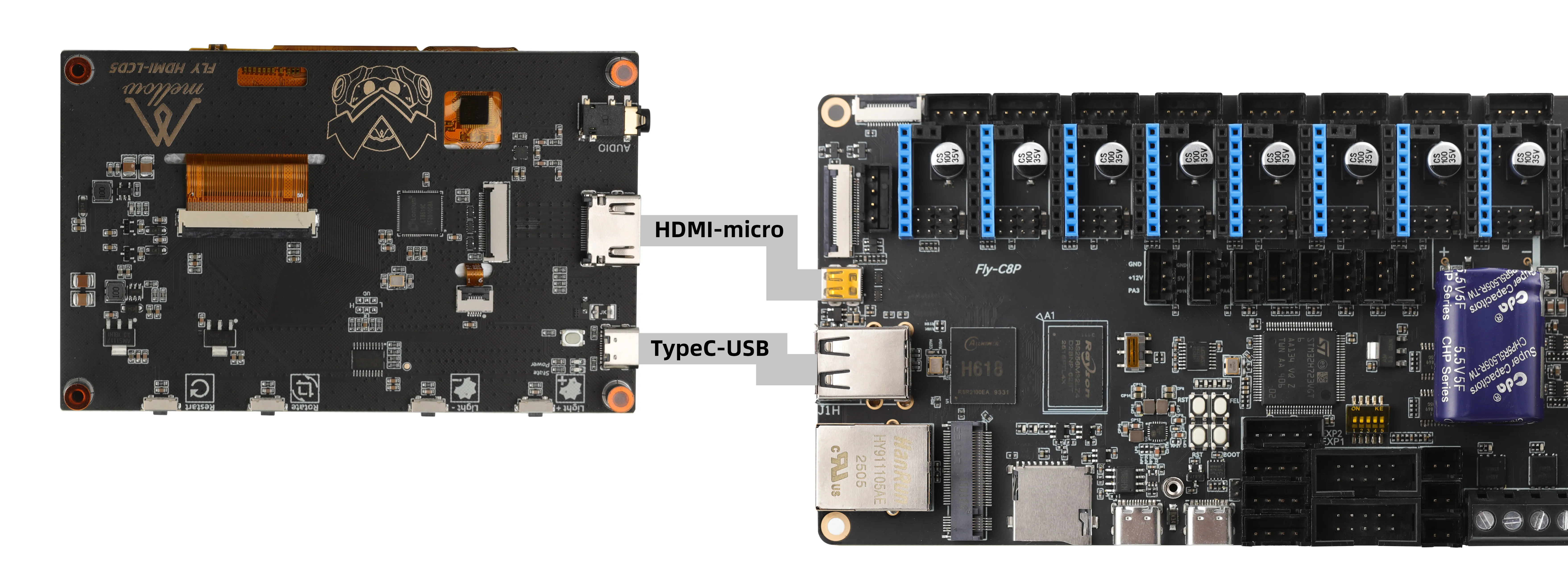

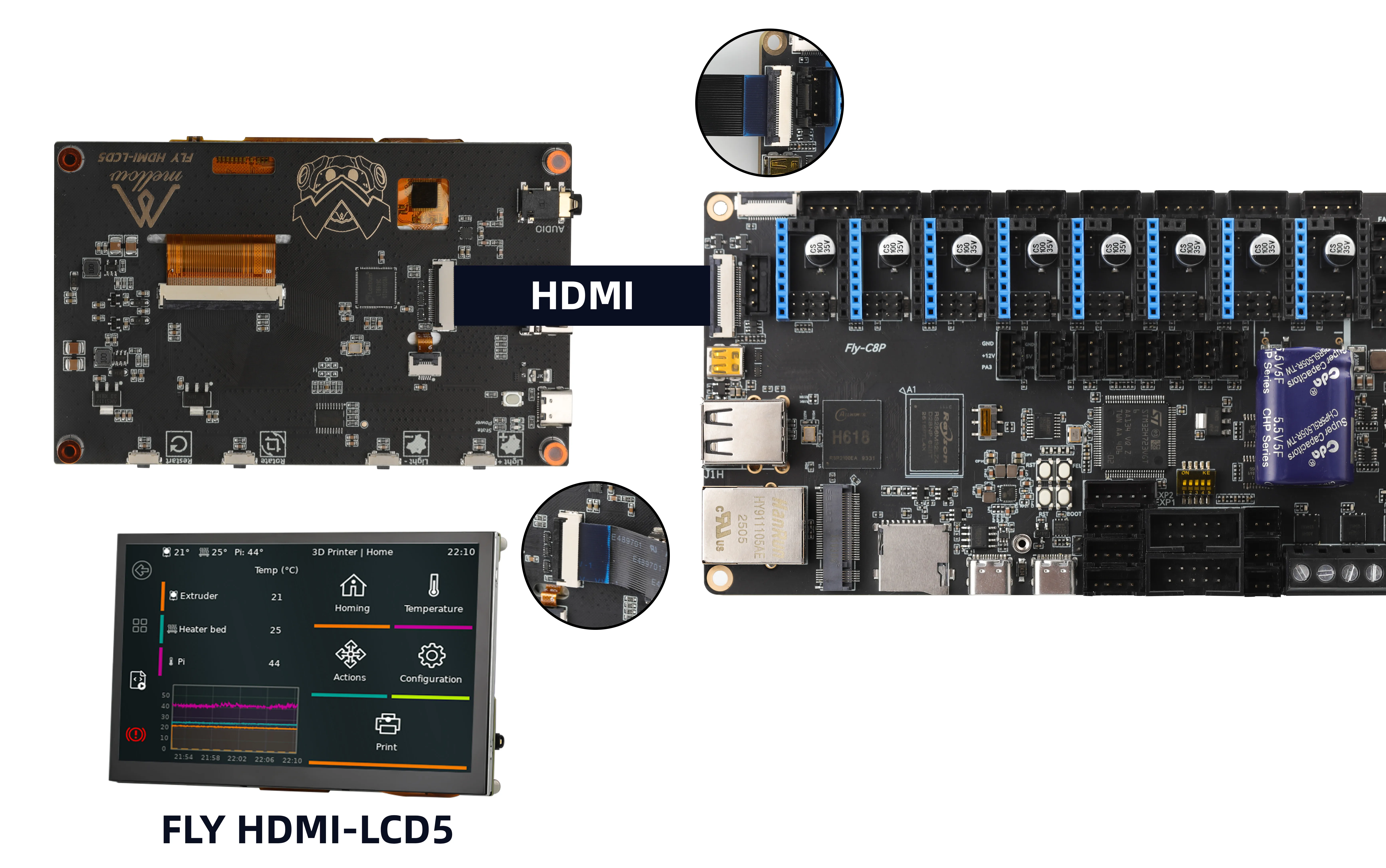

  • Lors de la connexion d'un écran TFT ou HDMI à l'aide d'un câble plat FPC, assurez-vous que l'appareil est complètement hors tension pour éviter d'endommager l'écran.
  • Lors du câblage d'un écran TFT, vérifiez attentivement l'orientation d'insertion du câble plat FPC pour éviter un branchement inversé pouvant entraîner un dysfonctionnement de l'appareil.

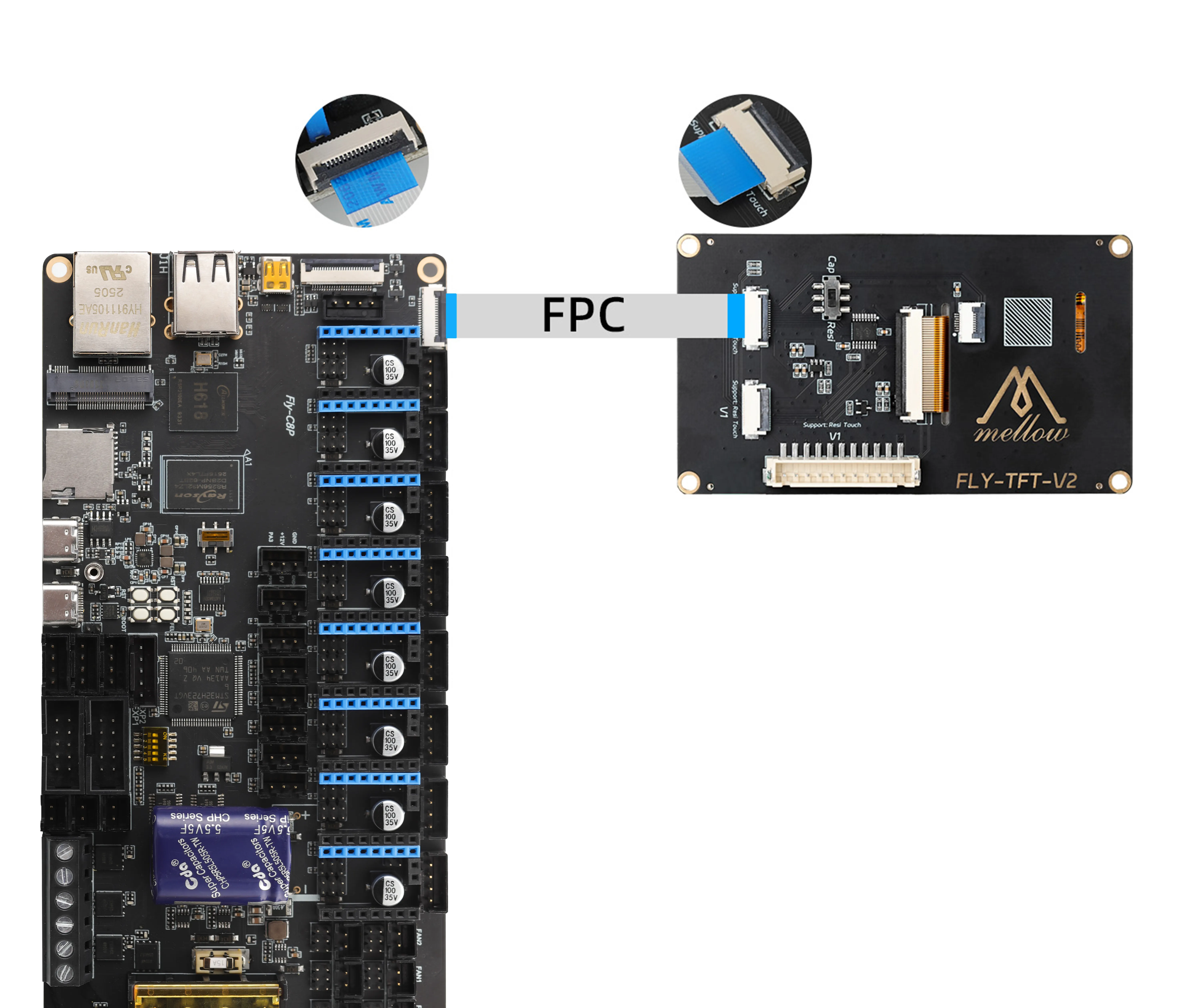

Câblage et configuration de l'écran TFT​

prompt
  • Pour un écran résistif, positionnez le commutateur à glissière sur Resi
  • Pour un écran capacitif, positionnez le commutateur à glissière sur Cap
Loading...

Avertissements importants​

Points d'attention pour la configuration
  • Il est recommandé d'utiliser les interfaces web mainsail ou fluidd pour modifier la configuration.
  • Ne pas activer la fonction de traduction de pages web, cela pourrait empêcher le système de démarrer normalement.
  • Ne pas saisir de caractères chinois ou spéciaux dans les fichiers de configuration.
  • Après modification d'un fichier de configuration, un redémarrage du système est nécessaire pour que les changements prennent effet.
Avertissement important
  • Ne pas modifier le contenu situé après ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans le fichier de configuration.

Méthodes de modification du fichier de configuration​

Modification après le flashage​

  • Les paramètres qui ne prennent effet que lors du premier démarrage doivent être modifiés après le flashage en ouvrant le fichier config.txt dans le disque amovible FlyOS-Conf avec un éditeur de texte professionnel.

Modification en ligne après le démarrage du système​

  • Les paramètres courants peuvent être modifiés dans la page de configuration web du système, ils prendront effet après redémarrage.
  1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.1.2/

Interface fluidd : Décocher "Filtrer les fichiers et dossiers cachés"

Loading...

Interface mainsail : Cocher "Afficher les fichiers cachés"

Loading...
  1. Accédez au dossier .flyos-config qui s'affiche et trouvez le fichier de configuration sys-config.conf
Loading...
  1. Modifiez le fichier sys-config.conf. Ce fichier est un lien symbolique vers le fichier config.txt du disque amovible FlyOS-Conf.
Loading...
  1. Après avoir modifié les paramètres, enregistrez le fichier et redémarrez le système pour appliquer les changements.
Format de configuration
  • Le format du fichier de configuration doit être clé=valeur. Ne pas utiliser clé: valeur ou d'autres formats.
  • Ne pas ajouter d'espaces avant ou après le signe égal.

Configuration de l'écran​

  • Modifier la valeur après screen= en fly-tft-v2-r
  • Modifier klipper_screen=0 en klipper_screen=1
  • Référence après modification :
screen=fly-tft-v2-r
  • Modifier également :
klipper_screen=1
