Précautions pour la carte mère

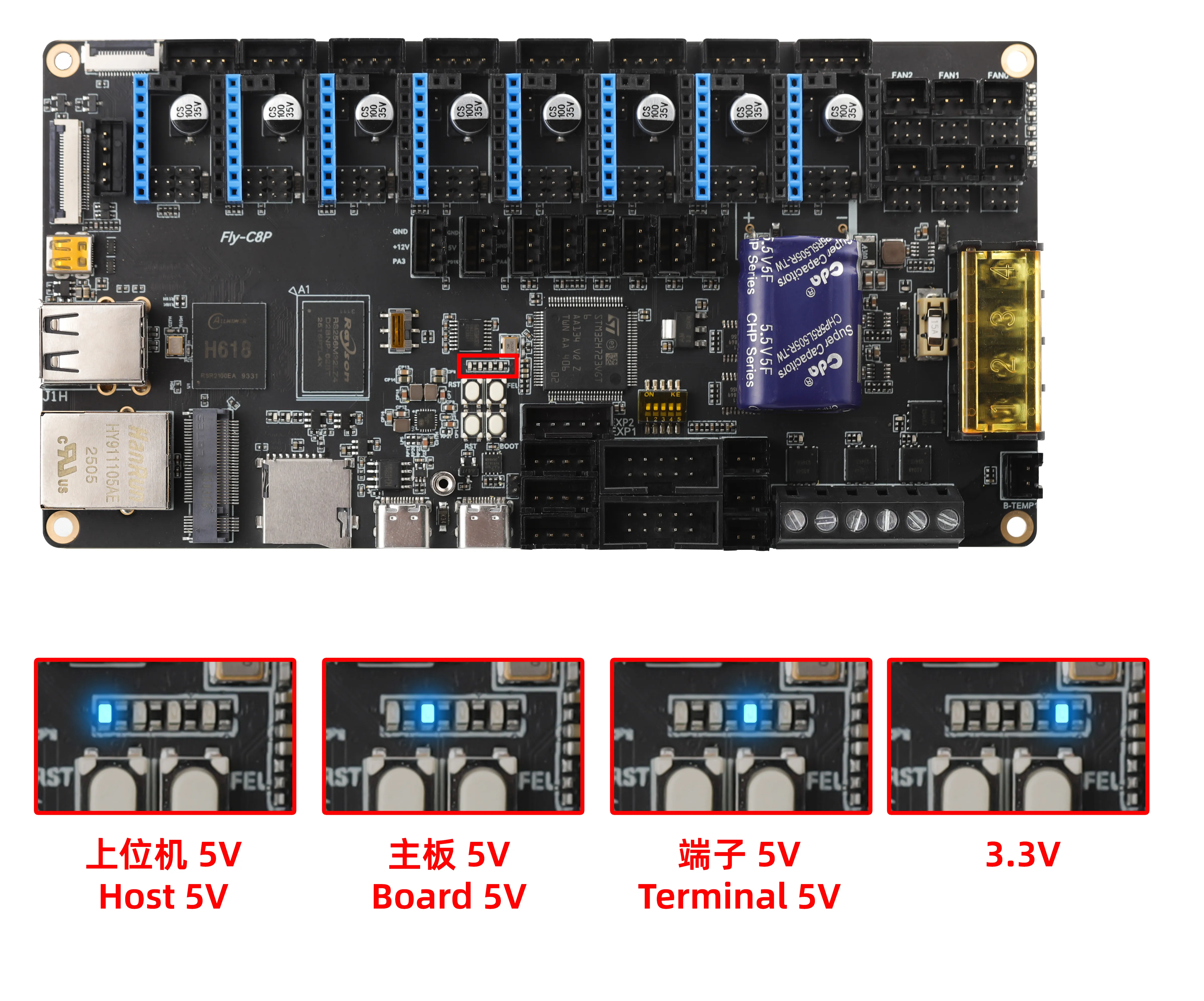

Indicateur d'alimentation

Loading...

Dépannage

À savoir

• Sans aucun périphérique externe connecté (pilotes, fins de course, 12864, etc.)
• L'alimentation uniquement via USB Type-C devrait au moins maintenir la LED 3.3V allumée en permanence.

• Si la LED 5V ne s'allume pas après avoir connecté l'alimentation de la carte mère et celle des pilotes, contactez le service client pour une assistance après-vente.

Pilotes

• La carte mère prend en charge les pilotes externes Tutoriel de câblage et de configuration

Ports de fin de course

• Veuillez faire attention à l'ordre de câblage. Pour les fins de course à trois fils, notez bien les connexions 5V, GND et S. Une erreur de branchement pourrait endommager la carte mère.
• Pour les fins de course à deux fils, connectez simplement S et GND.
• Les capteurs de proximité PL08 et autres nécessitent une diode externe sur la broche de signal pour abaisser la tension en dessous de 3.3V.
