E3 PRO

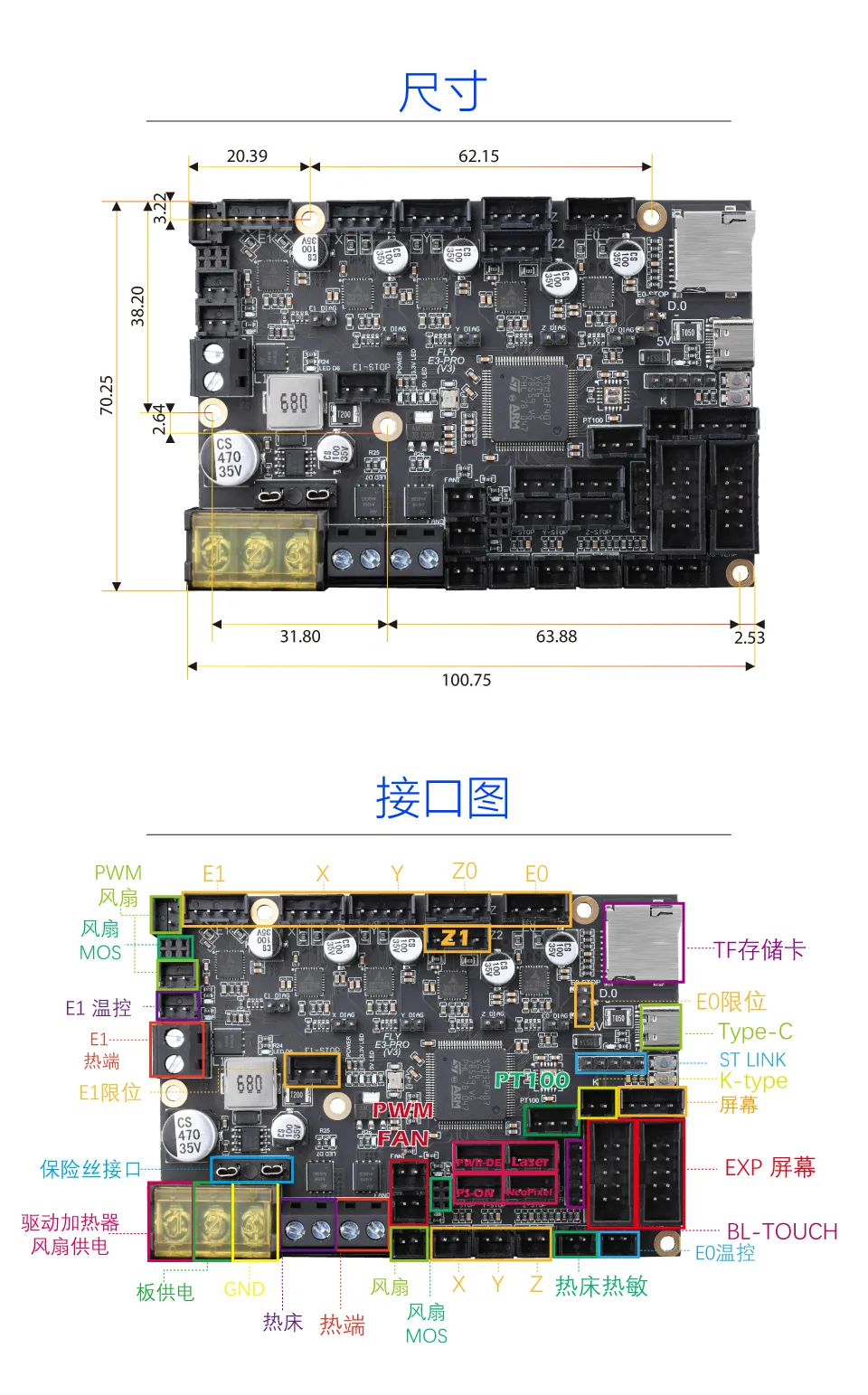

Description des interfaces de la carte mère

Loading...

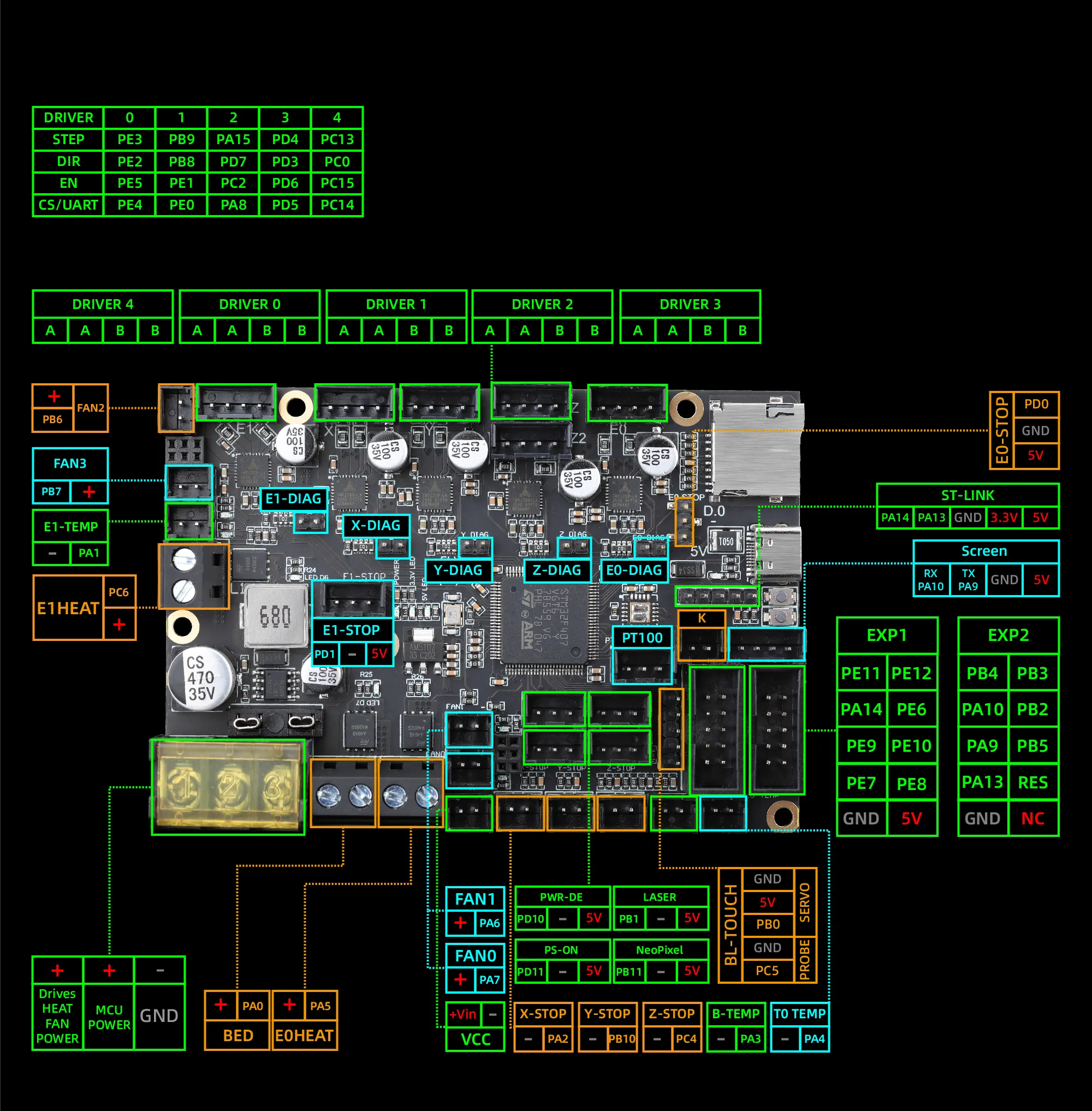

Description des broches

Loading...

Cavalier du driver Z

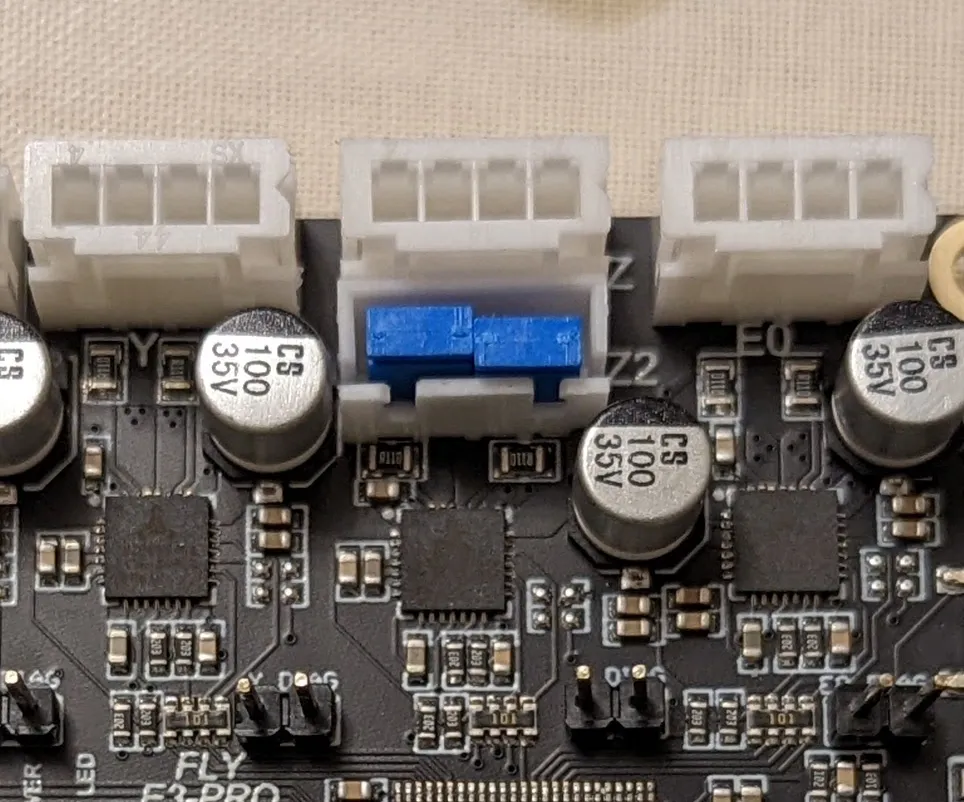

• Si un seul Z est utilisé, un cavalier doit être installé sur l'autre sortie Z, comme indiqué ci-dessous

Loading...

Câblage de la carte mère

Avertissement

N'utilisez pas d'interrupteurs de fin de course à trois fils prêts à l'emploi, car ils peuvent court-circuiter la carte mère et l'endommager !!! Respectez strictement le schéma de câblage indiqué !!!
