Précautions pour la carte mère
Indicateur d'alimentation

- Lorsqu'elle est alimentée uniquement via le port TYPE-C sans autre source d'alimentation pour la carte mère, au moins deux voyants
3.3Vet5Vdoivent être allumés. - Après avoir connecté l'alimentation de la carte mère, les voyants d'alimentation de la carte mère doivent indiquer
3.3V,5Vet12V. - Les voyants d'alimentation en bas à gauche de la carte mère ne s'allumeront normalement qu'après avoir connecté les alimentations des moteurs 0-2, des moteurs 3-7 et du lit chauffant.
Dépannage
À savoir
- En l'absence de tout périphérique externe (moteurs, fins de course, écran 12864, etc.)
- Lorsqu'elle est alimentée uniquement via le port TYPE-C, au moins les LED
3.3Vet5Vdoivent être allumées en permanence.
- Si les voyants

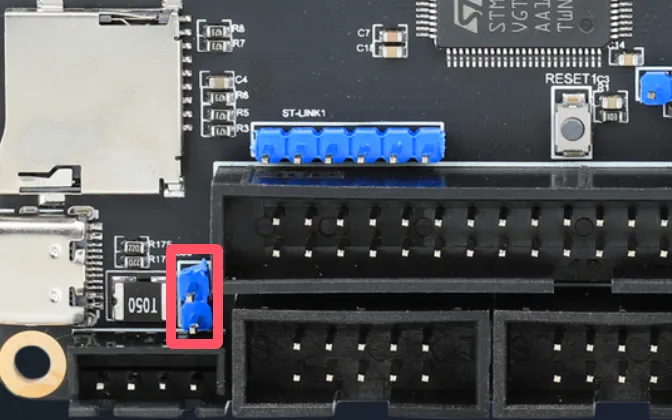

3.3Vet5Vne s'allument pas, vérifiez le cavalier 5V de la carte mère. - Si le problème persiste après avoir changé le cavalier et que vous avez confirmé que l'alimentation Type-C fonctionne normalement, contactez le service client pour une assistance après-vente.
- Si l'un des voyants
3.3Vou5Vclignote, cela indique un court-circuit sur une puce. Contactez le service client pour une assistance après-vente.
Moteurs
- L'alimentation des moteurs peut utiliser 48V, mais tous les moteurs doivent utiliser 48V simultanément.
- La carte mère prend en charge les moteurs externes Tutoriel de câblage et configuration
Ports de fin de course
- Si vous constatez qu'un port de fin de course ne fonctionne pas, vous pouvez le remplacer ou couper la broche de fin de course illimitée du moteur.

Flashage du firmware
- La carte mère utilise une carte TF pour le flashage.
- En raison de problèmes antérieurs dans les tutoriels, le flashage se faisait via DFU. Si vous devez mettre à jour le firmware, vous devez reflasher le BL
