BL firmware

prompt

• Veuillez noter que le bootloader a déjà été préinstallé en usine, aucune programmation supplémentaire n'est nécessaire

Entrer en mode programmation

• Il y a deux méthodes pour entrer en mode programmation

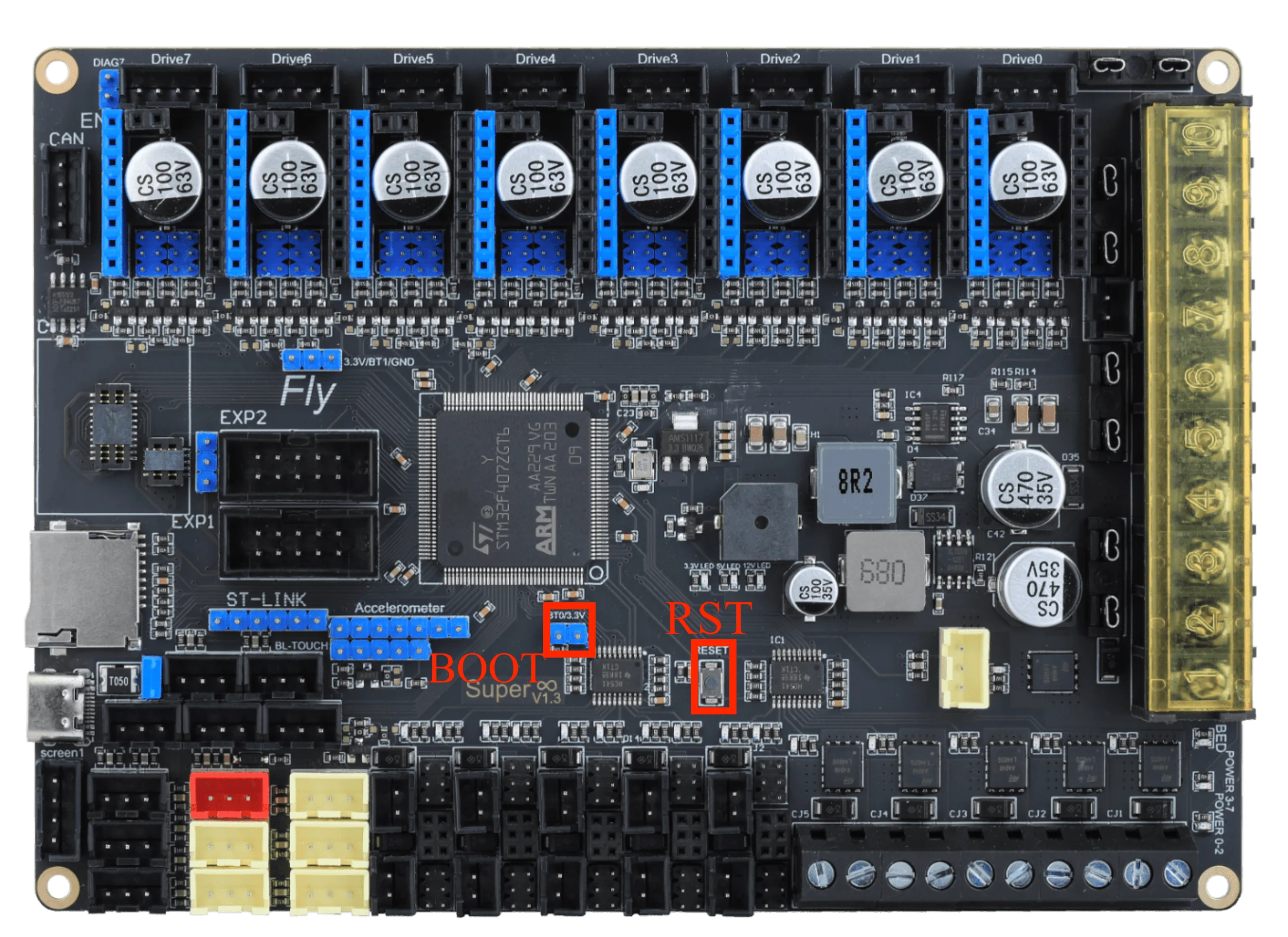

• Première méthode : avec la carte d'interface complètement débranchée, court-circuiter le bouton BOOT, puis connecter un câble TYPE-C (avec fonction de transfert de données) entre la carte mère et votre appareil
• Deuxième méthode : après avoir connecté un câble TYPE-C (avec fonction de transfert de données) entre la carte mère et votre appareil, court-circuiter le bouton BOOT puis appuyer sur le bouton RST, relâcher ensuite le bouton RST et enfin le bouton BOOT


Flasher le firmware

Tutoriel de programmation Windows

• Firmware du bootloader SUPER8
  • Cliquer sur le lien de téléchargement ci-dessous
  • Loading...

À savoir

Afin d'assurer le succès de la programmation de votre STM32, veuillez prêter attention aux points suivants :

• Certains ports USB d'ordinateurs peuvent entraîner une programmation instable en raison de problèmes de pilotes ou de compatibilité du signal. Nous vous recommandons de changer de port USB pour effectuer la connexion.
• Si le changement de port ne fonctionne pas, une solution efficace consiste à utiliser un hub USB externe. Ce type de connexion améliore souvent la compatibilité.
• Lorsque le logiciel affiche le message d'erreur ci-dessous, veuillez d'abord essayer d'utiliser un hub USB. Si le problème persiste, veuillez vérifier ou utiliser un logiciel de supervision pour la programmation.


1. Outil de programmation Lien de téléchargement
2. Télécharger SetupSTM32CubeProgrammer et les pilotes STM32 DFU
3. Télécharger le firmware dans n'importe quel répertoire sur votre ordinateur
4. Connectez la carte mère à l'ordinateur à l'aide d'un câble Type-C, et assurez-vous qu'elle est en mode de programmation dfu
5. Dans STM32CubeProgrammer, sélectionnez le mode USB, puis actualisez et connectez

6. Si aucune fenêtre d'erreur ne s'affiche, la connexion est réussie.
   Avertissement

   Si le contenu affiché est similaire à l'image ci-dessous, cela indique un problème lié à l'ordinateur ou au logiciel. Veuillez utiliser un logiciel de supervision pour programmer : Guide de programmation avec logiciel de supervision


7. Cliquez sur l'icône de téléchargement à gauche et sélectionnez les options ci-dessous

8. Cliquez sur Browse indiqué par la flèche, puis sélectionnez le firmware à programmer

9. Sélectionnez Start address et entrez 0x08000000
   • Veuillez ignorer cette étape si le firmware est au format HEX !!

10. Cliquez sur Start automatic mode en bas pour commencer la programmation

11. L'affichage suivant indique que la programmation est terminée


Tutoriel de programmation PC

1. Installation de l'outil de flashage

• Cette étape n'est pas nécessaire pour le logiciel FLY.
• Si vous avez besoin de l'installer, veuillez vous assurer que l'ordinateur hôte est connecté à Internet.
• Si l'outil de flashage est déjà installé, vous pouvez ignorer cette étape.

sudo apt update
sudo apt install dfu-util -y

2. Vérification de la connexion de l'appareil

• Exécutez la commande suivante pour vérifier si l'appareil est correctement connecté :

lsusb

• Si l'appareil DFU n'est pas reconnu, veuillez essayer de redémarrer l'appareil en mode flashage.
• Sur certaines versions du système, le nom de l'appareil peut être différent. Tant que 0483:df11 apparaît, cela signifie que l'appareil est bien en mode flashage.

3. Récupération du firmware précompilé

• Voici les fichiers firmware précompilés. Veuillez choisir la commande correspondant à votre type de système (veuillez vous assurer que l'ordinateur hôte a accès à Internet). Si vous ne parvenez pas à télécharger à cause d'un problème réseau, veuillez contacter l'administrateur du groupe après-vente pour obtenir de l'aide.

---

FlyOS-Armbian ou système standard

cd && git clone https://github.com/FengHua741/FLY_Katapult.git

Système FlyOS-FAST

git clone https://github.com/FengHua741/FLY_Katapult.git /data/FLY_Katapult
ln -s /data/FLY_Katapult /root/FLY_Katapult

---

• Si vous avez déjà téléchargé le paquet firmware, il est recommandé de le mettre à jour vers la dernière version avant de continuer :

cd ~/FLY_Katapult && git pull

4. Flasher le firmware

prompt

Il suffit de flasher l'un des deux firmwares

• Voici la commande à utiliser pour flasher le firmware

  sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D ~/FLY_Katapult/BL/SUPER/SUPER8.bin

5. Si vous voyez le message indiqué par la flèche sur l'image ci-dessous File downloaded successfully, cela signifie que le flashage a réussi


prompt

Après le flashage, il est nécessaire de couper complètement l'alimentation de la carte mère.
