Compilation du firmware USB

prompt

• Le firmware Katapult connecté au CAN est préchargé en usine
• Si vous utilisez la programmation du firmware USB, vous devez programmer le firmware USB Katapult
• Une fois programmé, il n'est plus nécessaire de le reprogrammer
• Programmation du firmware Katapult

Démarrage de la compilation

• Ordinateur hôte sur lequel le service klipper est installé Connexion SSH via le réseau
• Et le périphérique doit être correctement connecté à l'ordinateur hôte
• Remarque : veuillez utiliser un ordinateur hôte standard, comme un Raspberry Pi, une carte FLY, etc. Si vous utilisez un ordinateur hôte modifié (par exemple, une clé WiFi, un Redmi, etc.), ces ordinateurs hôtes présentant trop de problèmes, nous ne pourrons pas vous fournir d'assistance technique.

Tutoriel de compilation du firmware pour ordinateur hôte standard

note

• S'applique à la plupart des systèmes d'ordinateurs hôtes standards comme Raspberry Pi, carte FLY, etc.
• Veuillez ne pas utiliser l'utilisateur ROOT pour effectuer n'importe quelle opération sur ce type d'ordinateur hôte
• Veuillez effectuer les opérations en tant qu'utilisateur standard
• Méthode pour changer d'utilisateur : par exemple, dans le système FlyOS-Armbian, veuillez utiliser la commande su fly pour passer à l'utilisateur standard
• Pour les autres systèmes, veuillez utiliser la commande su <nom d'utilisateur de votre ordinateur hôte> pour passer à l'utilisateur standard

su <nom d'utilisateur de votre ordinateur hôte>

Tutoriel de compilation du firmware pour système FAST

note

• Remarques importantes concernant le système FlyOS-FAST
  • Le nom d'utilisateur par défaut du système FAST est root, et le mot de passe est mellow
  • La compilation du firmware ne peut être effectuée qu'en tant qu'utilisateur root
  • Le système FAST ne possède que l'utilisateur ROOT, il est donc inutile de changer d'utilisateur !!!

prompt

• Assurez-vous que l'hôte peut se connecter normalement à Internet
• Avant de compiler le firmware, vous devez utiliser SSH pour vous connecter à distance via le réseau à l'hôte
• Veuillez ne pas utiliser d'outil de terminal série pour vous connecter à l'hôte

Instructions d'utilisation pour la compilation et la configuration du firmware Klipper

prompt

Assurez-vous que le mode de saisie du clavier est en mode demi-largeur, c'est-à-dire en mode anglais

1. La touche ↑ (haut) et la touche ↓ (bas) du clavier sont utilisées pour déplacer le curseur verticalement afin de sélectionner les éléments du menu
2. La touche Entrée ou la touche Espace est utilisée pour cocher une option de menu ou entrer dans un sous-menu
3. La touche Échap est utilisée pour revenir au menu précédent
4. La touche Q permet de quitter la page de configuration du firmware Klipper
5. La touche Y, lorsqu'on quitte la page de configuration du firmware Klipper et qu'une invite apparaît, appuyez sur Y pour enregistrer le fichier de configuration

note

Si le nombre d'options de la page de configuration est limité, activez d'abord [ ] Activer les options de configuration de niveau inférieur supplémentaires pour afficher certaines options masquées

Voici comment compiler le firmware :

• Connectez-vous à SSH puis entrez la commande suivante et appuyez sur Entrée :

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

• Où rm -rf ~/klipper/.config && rm -rf ~/klipper/out est utilisé pour supprimer les données de compilation précédentes et le firmware, tandis que make menuconfig sert à compiler le firmware. Après exécution, il devrait apparaître l'interface ci-dessous :

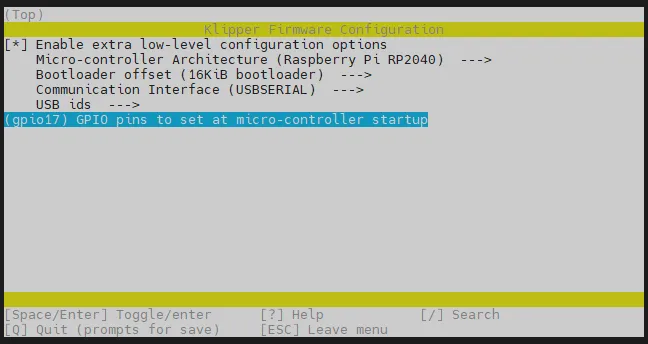

• Sélectionnez Activer les options de configuration supplémentaires de niveau bas puis appuyez sur Entrée



• Allez dans le menu Architecture du microcontrôleur puis sélectionnez Raspberry Pi RP2040/RP235x et appuyez sur Entrée



• Sélectionnez Offset du bootloader, choisissez : 16KiB bootloader



• Pour Interface de communication, choisissez : USBSERIAL



• Sélectionnez les broches GPIO à définir lors du démarrage du microcontrôleur, saisissez : gpio17

• Appuyez sur la touche Q, Enregistrer la configuration apparaît, puis appuyez sur Y

• Vous devriez maintenant avoir enregistré la configuration et être retourné à l'interface de ligne de commande
• Saisissez la commande suivante pour commencer la compilation, cela prend un certain temps

make -j4

• Lorsque le message suivant s'affiche, la compilation est réussie

Linking out/klipper.elf
Creating bin file out/klipper.bin

Branchement

• Connectez la carte d'outils à l'ordinateur hôte à l'aide d'un câble USB, à ce moment-là, les LED de la carte mère clignotent.

Avertissement

• Si aucune LED ne clignote, répétez la programmation du firmware Katapult :Programmation du firmware Katapult
• Si aucune LED ne clignote, exécutez la suite des étapes après avoir programmé le firmware Katapult

• Assurez-vous que la machine supérieure peut se connecter normalement à Internet et que le câble de données du périphérique inférieur connecté à la machine supérieure a une fonction de transmission de données.
• Après avoir établi une connexion SSH avec la machine supérieure, entrez la commande lsusb et appuyez sur Entrée. Si l'information entourée dans l'image ci-dessous est affichée, vous pouvez passer à l'étape suivante.
  • Si aucune information n'est retournée, il s'agit d'un problème système de la machine supérieure, nous ne pouvons rien faire. Vous devez remplacer un système confirmé comme fonctionnel ou changer la machine supérieure.
  • Si la commande lsusb ne fonctionne pas, vous pouvez exécuter la commande suivante pour l'installer :

    sudo apt-get install usbutils


• 1d50:6177 appartient à l'appareil que vous utiliserez cette fois.
  • Certaines machines supérieures peuvent ne pas afficher correctement ou ne pas afficher du tout en raison de problèmes système.
  • Si vous pouvez voir l'appareil après avoir entré la commande lsusb, mais que 1d50:6177 n'est pas affiché, essayez de changer de câble de données et connectez le contrôleur mère à un autre port USB de la machine supérieure.
• Si vous avez effectué les étapes mentionnées précédemment et que la mise à jour du firmware Klipper a réussi, et que le contrôleur mère fonctionne normalement, mais que vous souhaitez uniquement mettre à jour le firmware Klipper, veuillez consulter la section Mise à jour du firmware du menu latéral droit de cette page.

Remarque importante

Il est obligatoire de trouver le périphérique 1d50:6177 avant de poursuivre.

Programmation du firmware

prompt

• La connexion Internet est requise lors de l'installation du plugin de programmation. Veuillez vous assurer que votre ordinateur hôte est correctement connecté à Internet.
• Si l'installation a déjà été effectuée, il n'est pas nécessaire de l'installer à nouveau.

Démarrer la programmation

Avertissement

• Pour les ordinateurs hôtes autres que Fly, veuillez exécuter impérativement la commande suivante afin d'installer les paquets nécessaires à la programmation du firmware ! Sinon, la programmation du firmware ne pourra pas être effectuée.

  Dépôt par défaut

  cd && git clone https://github.com/Arksine/katapult.git

  Dépôt chinois (Gitee)

  cd && git clone https://gitee.com/MrCakeFuck/katapult.git



• Utilisez la commande ci-dessous pour rechercher l'ID de votre périphérique. L'ID affiché dans l'image ci-dessous devrait apparaître (Remarque : l'ID indiqué dans l'image est uniquement fourni à titre d'exemple, chaque carte mère possède un ID différent).

  ls /dev/serial/by-id/*



• Utilisez la commande ci-dessous pour programmer le firmware. Assurez-vous que le firmware a déjà été compilé, veuillez remplacer <votre ID de carte mère> par l'ID obtenu à l'étape précédente.

Méthode de programmation pour Fly-Armbian et ordinateurs hôtes classiques

~/klippy-env/bin/python ~/katapult/scripts/flashtool.py -d /dev/serial/by-id/<votre ID de carte mère>

Méthode de programmation pour Fly-FAST

python ~/katapult/scripts/flashtool.py -d /dev/serial/by-id/<votre ID de carte mère>

• Ci-dessous un exemple :



• Exemple après la programmation :



Mise à jour du firmware

Mise à jour du firmware USB

• Utilisez la commande ci-dessous pour rechercher l'ID de votre carte mère. L'ID affiché dans l'image ci-dessous devrait apparaître (Remarque : l'ID indiqué dans l'image est uniquement fourni à titre d'exemple, chaque carte mère possède un ID différent).

  ls /dev/serial/by-id/*

Remarque

Dans l'image ci-dessous, /dev/serial/by-id/usb-katapult_rp2040_E662549553642032-if00 est l'ID de la carte mère.

• La mise à jour du firmware USB nécessite l'exécution de la commande suivante après la compilation du firmware le plus récent. Veuillez remplacer <votre ID de carte mère> par l'ID obtenu à l'étape précédente.

  cd ~/klipper/ && make flash FLASH_DEVICE=<votre ID de carte mère>



Mise à jour du firmware CAN de pontage

• Pour mettre à jour le firmware CAN de pontage USB, après avoir compilé le firmware le plus récent, entrez la commande suivante pour redémarrer dans Katapult. (Comme indiqué dans l'image ci-dessous, l'ID affiché est uniquement à titre d'exemple, veuillez vous référer à l'ID dans votre fichier de configuration.)

Remarque

• <votre ID de carte mère> correspond à l'UUID CANBUS de la carte mère figurant dans votre fichier de configuration printer.cfg.

Méthode de réinitialisation pour Fly-Armbian et ordinateurs hôtes classiques

• Veuillez remplacer <votre ID de carte mère> par l'ID obtenu à l'étape précédente.

  ~/klippy-env/bin/python3 ~/katapult/scripts/flashtool.py -i can0 -r -u <votre ID de carte mère>

Méthode de réinitialisation pour Fly-FAST

• Veuillez remplacer <votre ID de carte mère> par l'ID obtenu à l'étape précédente.

  python3 ~/katapult/scripts/flashtool.py -i can0 -r -u <votre ID de carte mère>

Remarque

• Dans l'image ci-dessous, f95cee90e1f9 est l'UUID CANBUS de la carte mère.

• Après avoir redémarré dans Katapult, utilisez la commande ci-dessous pour rechercher l'ID de votre carte mère. L'ID affiché dans l'image ci-dessous devrait apparaître (Remarque : l'ID indiqué dans l'image est uniquement fourni à titre d'exemple, chaque carte mère possède un ID différent).

  ls /dev/serial/by-id/*

Remarque

Dans l'image ci-dessous, /dev/serial/by-id/usb-Klipper_stm32f072xb_43002C000951324757373520-if00 est l'ID de la carte mère.

• Veuillez vous assurer que le nouveau firmware a été compilé avant d'effectuer la programmation. Veuillez remplacer <votre ID de carte mère> par l'ID obtenu à l'étape précédente.

  cd ~/klipper/ && make flash FLASH_DEVICE=<votre ID de carte mère>



Solution en cas de programmation d'un firmware incorrect

• Débranchez l'alimentation de la carte mère, puis reconnectez-la rapidement et appuyez deux fois sur le bouton de réinitialisation pour revenir au mode de programmation.
• Ou reprogrammez le firmware Katapult à l'aide de Windows ou de l'ordinateur hôte Programmer le firmware Katapult

Vérification du démarrage du firmware

• Si le firmware démarre correctement, la LED s'allumera
