ファームウェア更新と書き込み
ご注意
- 出荷時にはあらかじめファームウェアが書き込まれています
ファームウェアのダウンロード
- ファームウェアの説明
wbtn-vX.X.X-X-XXXXXX-full.binはフルファームウェアで、0x0アドレスから書き込む必要があります。書き込み後、すべての設定は保持されませんwbtn-vX.X.X-X-XXXXXX-delta.binは差分ファームウェアで、0x10000アドレスから書き込む必要があります。ファームウェアのみを更新し、既存の設定には影響しませんwbtn-vX.X.X-X-XXXXXX-www.binはUIファームウェアで、0x290000アドレスから書き込む必要があります。ウェブフロントエンドUIのみを更新し、既存のファームウェアや設定には影響しません-
Loading...
ファームウェアの更新
AirClickの電源を切った状態で、BOOTに従ってAirClickのESP32書き込みポートをコンピュータに接続してください
- USB書き込みツール
flash_download_toolをダウンロードします- 以下のダウンロードリンクをクリックしてください
-
Loading...
flash_download_tool_3.9.4.exeを開きます。注意：書き込みツールを開くと、最初にCMDウィンドウが表示され、その後書き込みツールのインターフェースが表示されます。CMDウィンドウは絶対に閉じないでください- 書き込みツールで
ChipType:をESP32-C3に選択します - 書き込みツールで
WorkMode:をDevelopに選択します - 書き込みツールで
LoadMode:をUSBに選択します - 最後に
OKをクリックします。下図を参考にしてください

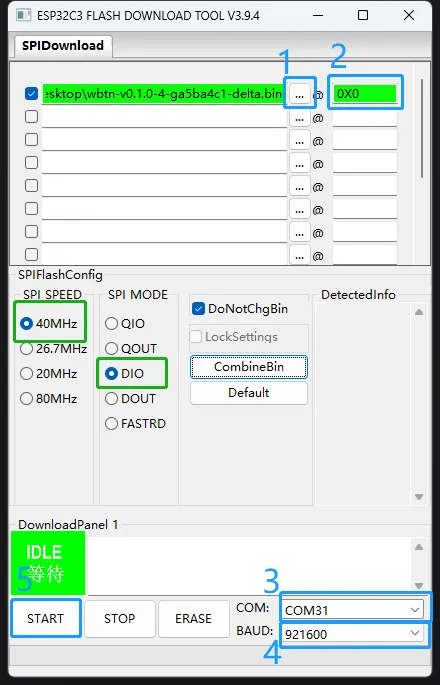

- クリックすると、以下の画像が表示されます
ヒント
- 上図の緑色の枠で囲まれた部分は、画像と同じであることを確認してください。自分で変更しないでください

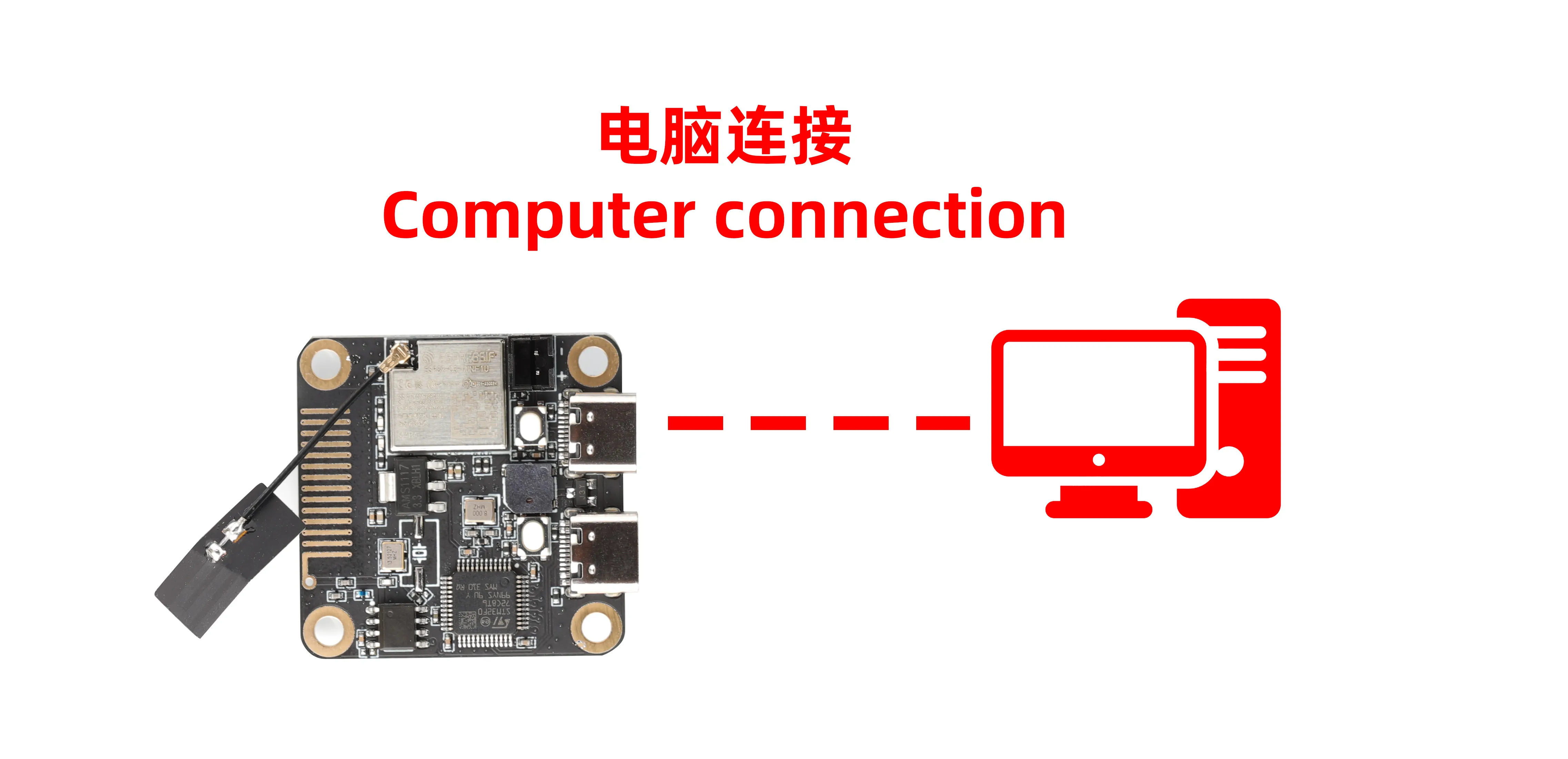

- AirClickをUSB-Type-Cケーブルでコンピュータに接続します
- 上図の青色エリア1のボタンをクリックして、書き込むファームウェアを選択します
- 上図の青色エリア2をクリックして、書き込みアドレスを入力します
- 上図の青色エリア3をクリックして、AirClickのシリアルポートを選択します（表示されない場合は、AirClickの書き込みボタンを押したままコンピュータに接続してください）
- 上図の青色エリア4をクリックして、ボーレートを最大の
921600に選択します - 上図の青色エリア5をクリックして書き込みを開始し、書き込みが完了するのを待ちます。書き込みが完了すると、AirClickのファームウェアアップグレードが完了します（書き込み完了のメッセージが表示されるまで、AirClickのケーブルを外さないでください）
