インストールガイド

Voron Stealthburnerへのインストール

• HaloをStealthburnerにインストールするには、当社が提供するアダプター部品が必要です
• まず、当社が提供するモデルをダウンロードして印刷してください
  • 下のダウンロードリンクをクリックしてください
• Loading...

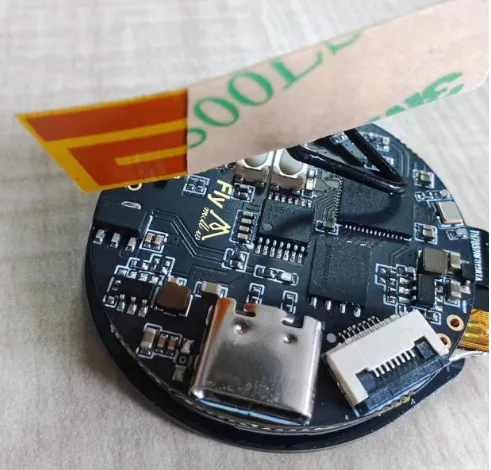

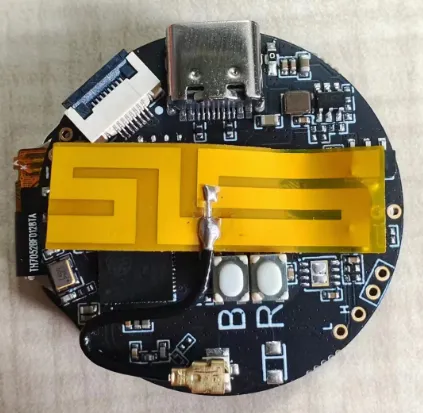

アンテナの取り付け

Loading...

Loading...

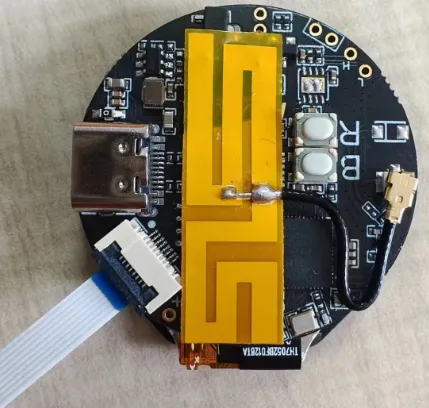

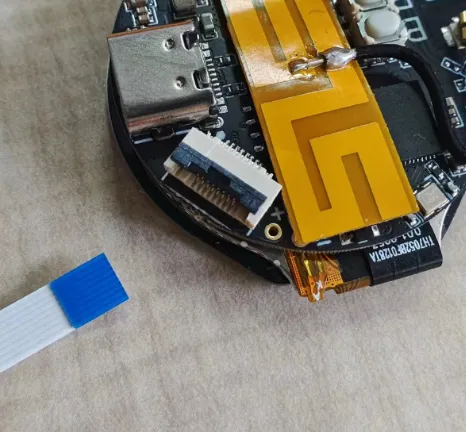

FPCの取り付け

• 上図に従ってFPCケーブルを取り付けてください（FPCケーブルの向きを逆にしないでください。青色面を上にします）

Loading...

Loading...

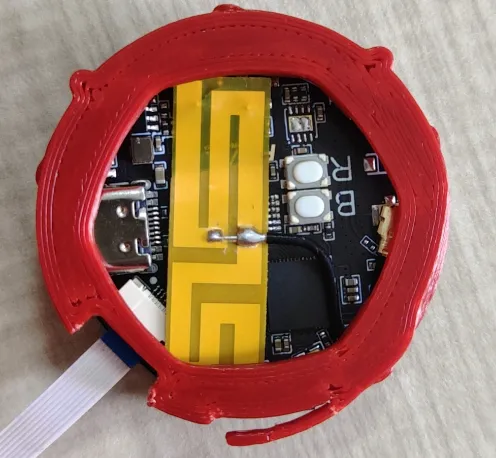

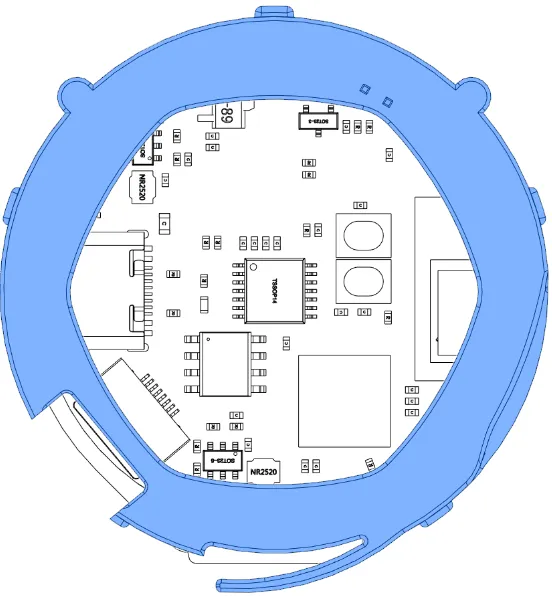

固定ブラケットの取り付け

Loading...

Loading...

Loading...

Loading...

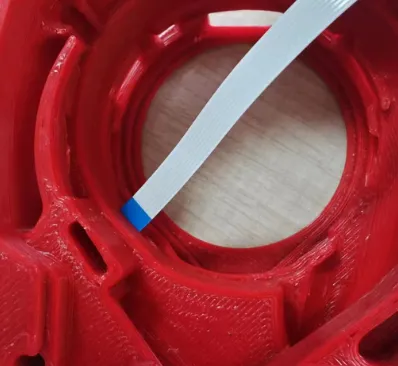

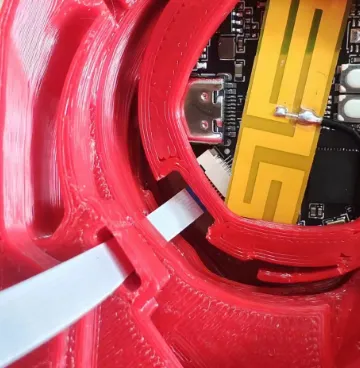

上図に従ってFPCを配線穴に通します

Loading...

Loading...

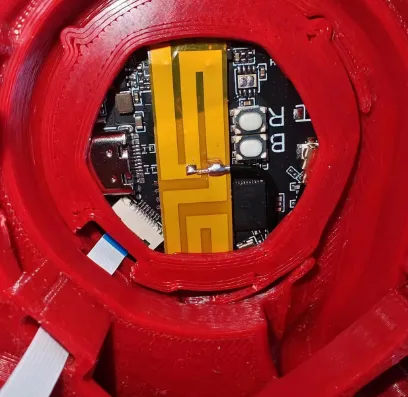

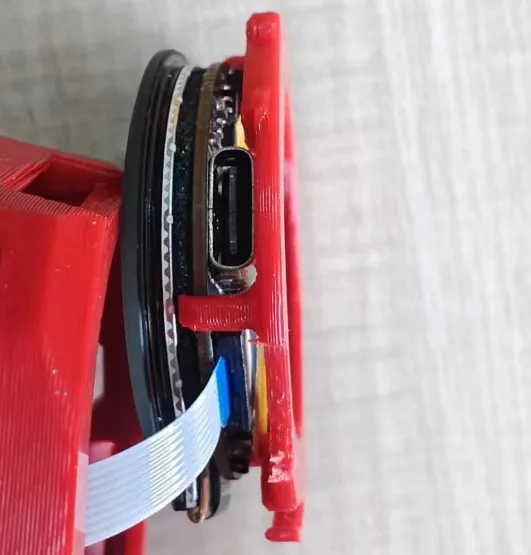

上図1のように、まず下のクリップを合わせ、次に上の部分を押し込みます。上図2は取り付け完了後の状態です

Loading...

Loading...

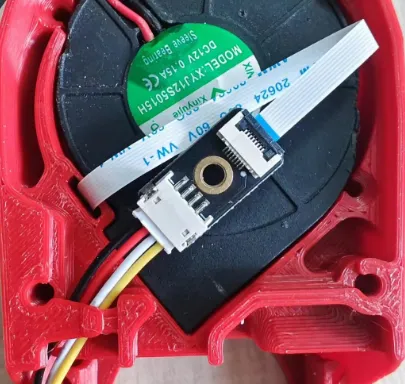

変換基板と接続ケーブルの取り付け

• 配線の引き出し位置はご都合に合わせてください。必ずしもファンの背面に貼り付ける必要はありません

Loading...

注意事項

• 配線の色の説明：黒色はマイナス極GND、赤色はプラス極VCCでDC12-24Vに対応、白色はGPIO47で材料詰まり検出に使用可能、黄色はGPIO48で印刷終了後の停止に使用可能

フィラメント切れ検出への取り付け

• 更新予定
