配線リファレンス

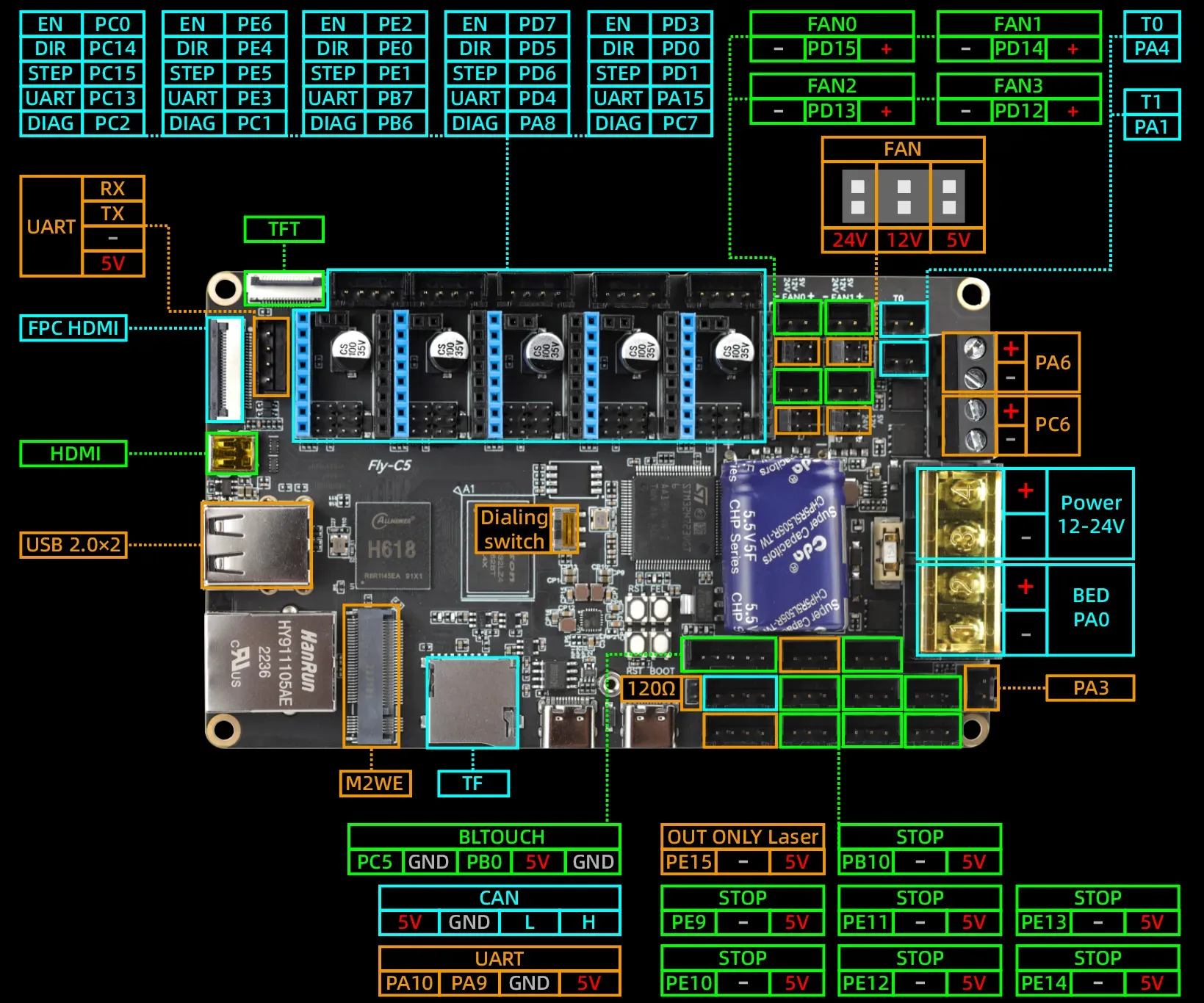

PINピン説明

Loading...

マザーボードドライバージャンパー

Loading...

メインボード配線

警告

市販の3線式リミットスイッチは使用しないでください。このようなリミットスイッチはメインボードを短絡させ、ボードを損傷する可能性があります！配線図に示されている通りに正確に配線してください！

ヒント

• 配線図の解像度が高いため、ネットワーク環境が良くないユーザーは読み込みに時間がかかる場合があります。しばらくお待ちください~~~ (≧∀≦)ゞ
• マウスカーソルを配線図の上に置き、右クリック -> 画像を別名で保存 を選択してデスクトップに保存すると、より見やすくなりますよ~~~ σ(´∀｀*)

Loading...

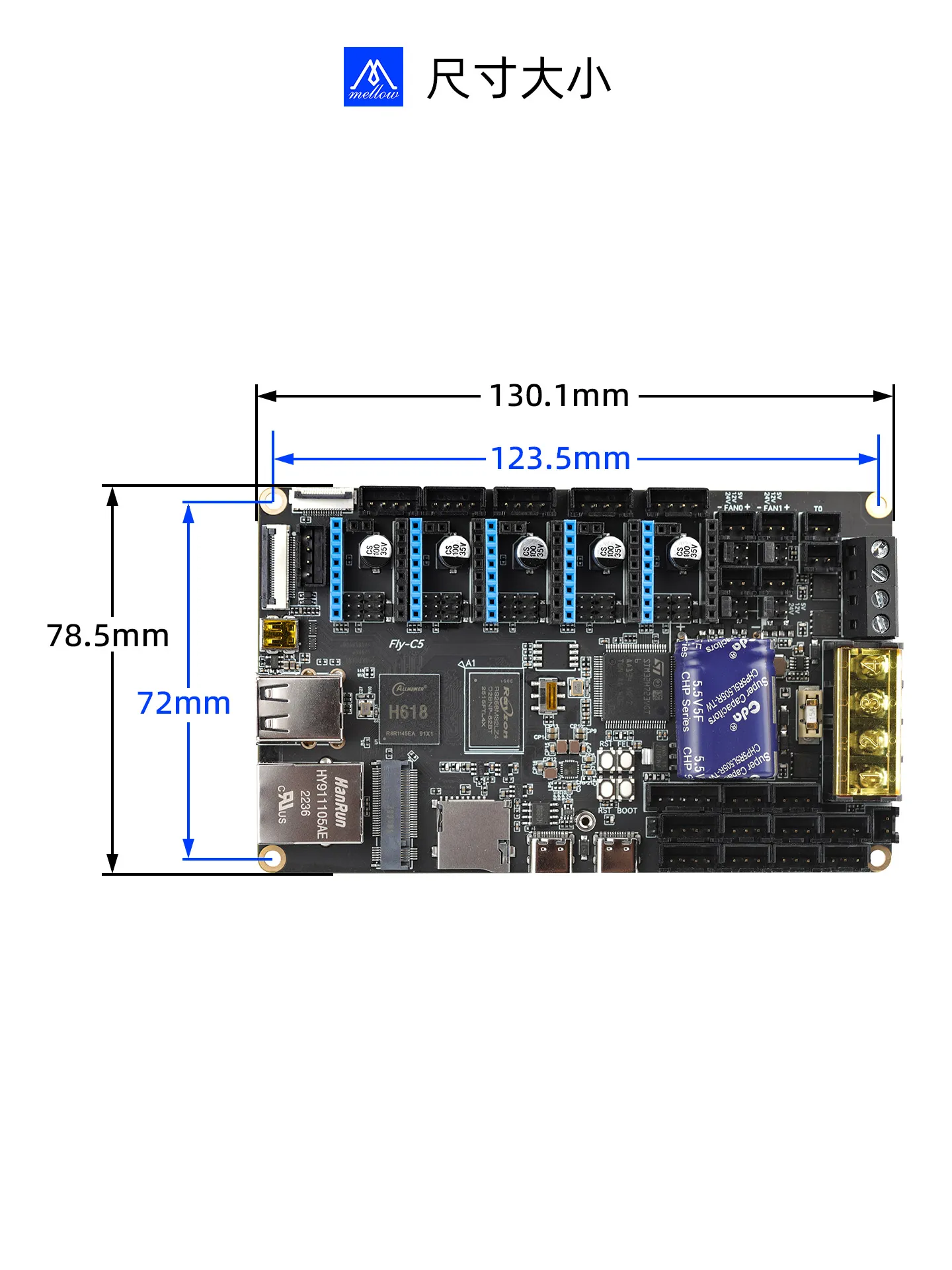

寸法図

Loading...
