マザーボードの注意事項

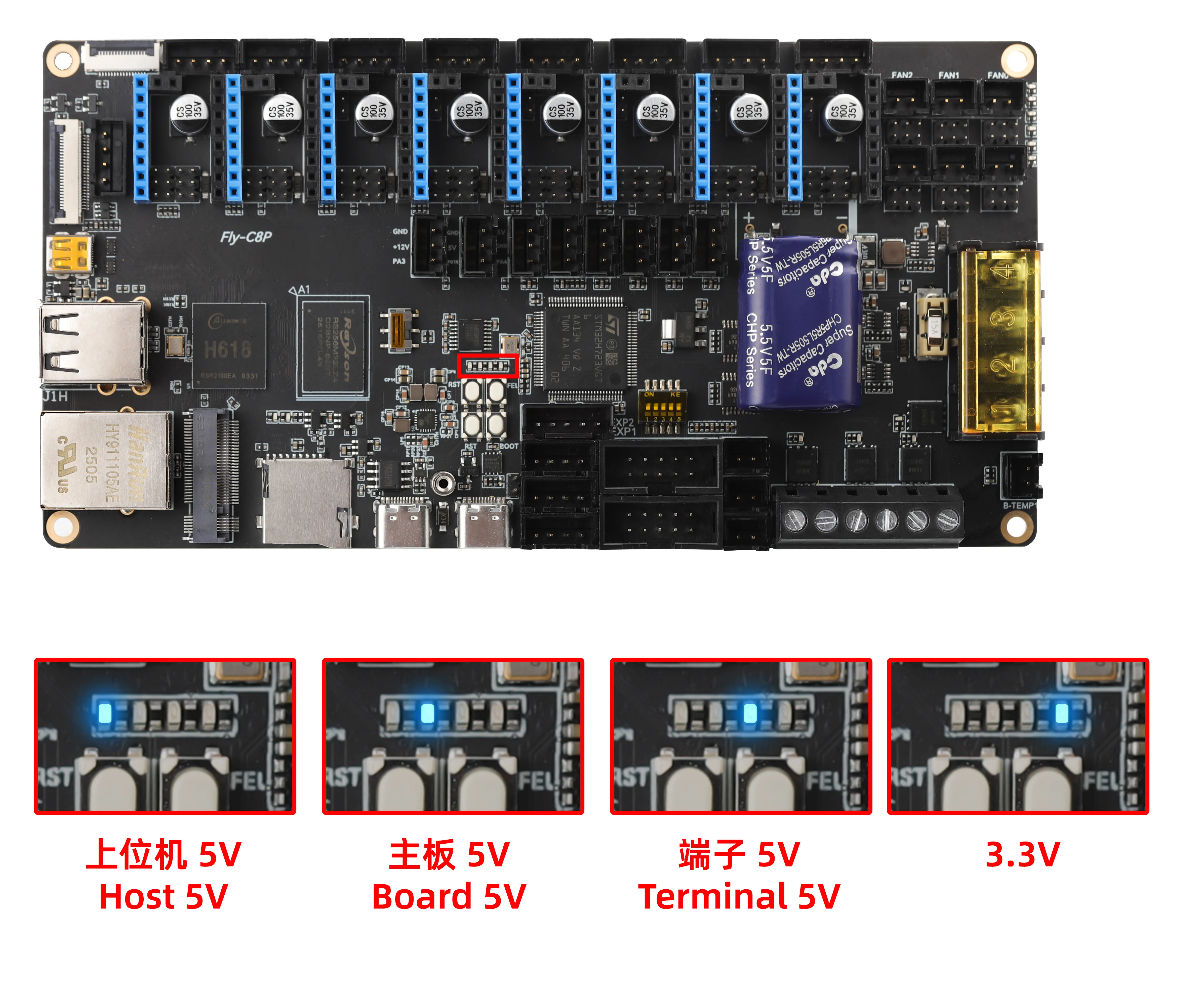

電源インジケーター

Loading...

トラブルシューティング

注意事項

• 外部デバイスが一切接続されていない場合(ドライバー、リミットスイッチ、12864ディスプレイなど)
• TYPE-Cのみで給電した場合、少なくとも3.3Vランプが常時点灯します

• マザーボード電源とドライバー電源を接続した後、5Vランプが点灯しない場合は、カスタマーサポートにご連絡ください

ドライバー

• マザーボードは外部ドライバーをサポートしています 配線と設定チュートリアル

リミットポート

• 配線順序にご注意ください。3線式リミットスイッチの場合、5V、GND、Sの接続を誤るとマザーボードの損傷を引き起こす可能性があります
• 2線式の場合は、SとGNDのみを接続してください
• PL08およびその他の近接スイッチを使用する場合、信号ポートに外部ダイオードを接続し、電圧を3.3V以下に下げる必要があります
