E3 PRO

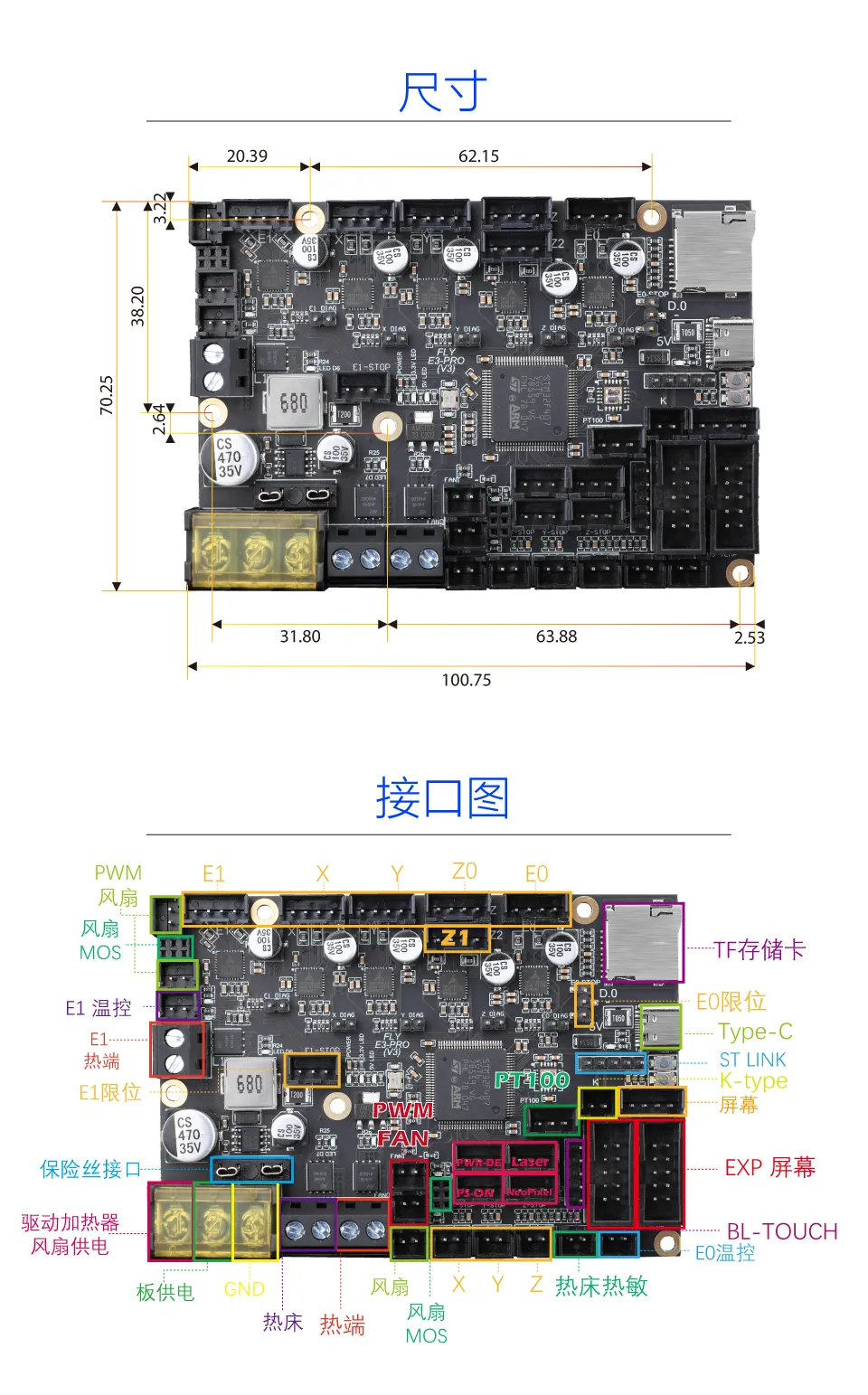

マザーボードインターフェース説明

Loading...

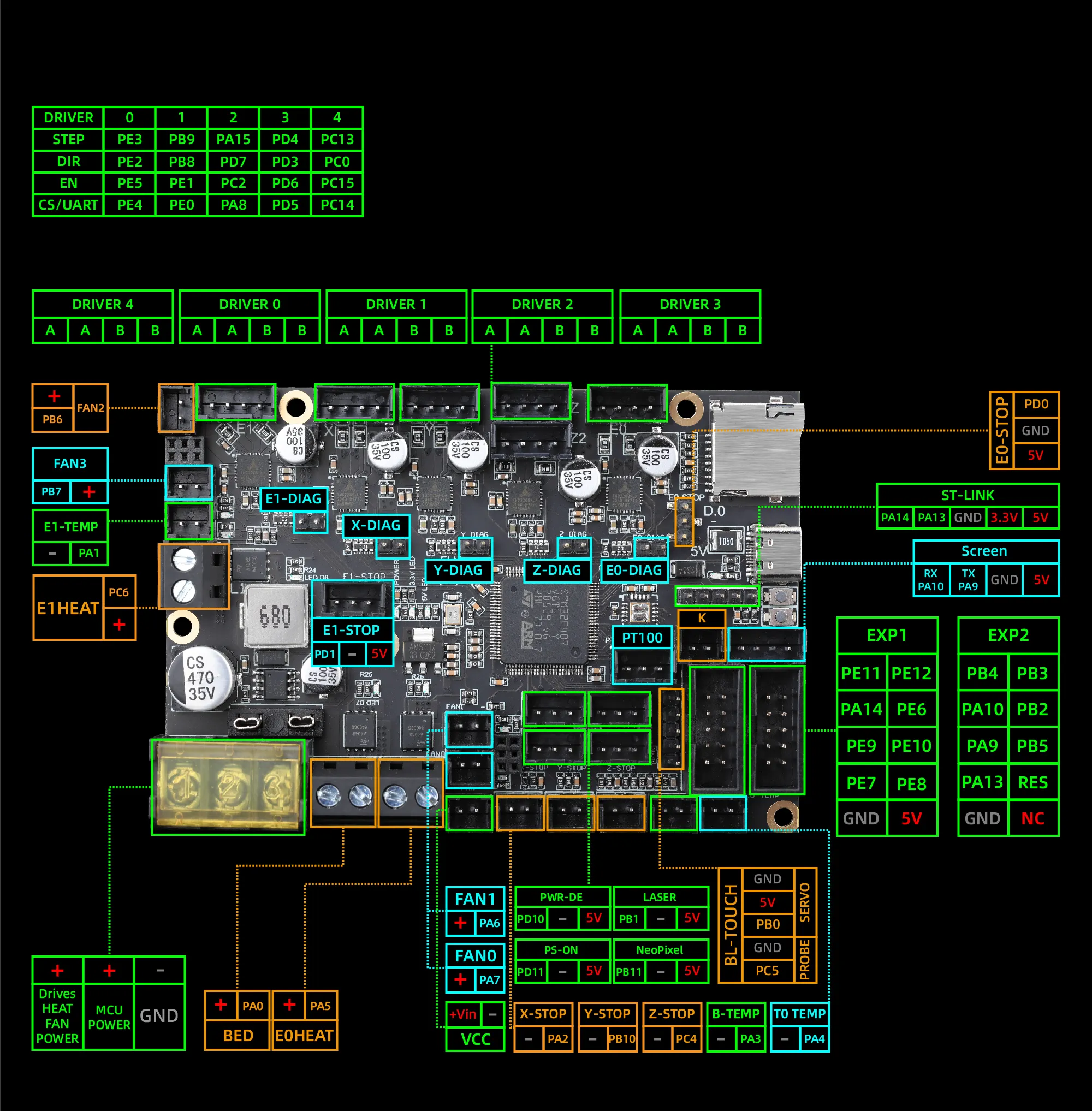

ピン説明

Loading...

Zドライバー ジャンパー設定

• 1つのZ出力のみを使用する場合、もう一方のZ出力にジャンパーを取り付ける必要があります。以下を参照してください。

Loading...

マザーボード配線

警告

市販の完成品3線式リミットスイッチは使用しないでください。このようなリミットスイッチはマザーボードをショートさせ、マザーボードを破損させる可能性があります!!!配線図に示されている配線方法に従って厳密に配線してください!!!

ヒント

• 配線図は解像度が高いため、一部のネットワーク環境が良くないユーザーは読み込みに時間がかかる場合があります。しばらくお待ちください~~~ (≧∀≦)ゞ
• マウスカーソルを配線図の上に置き、右クリック->画像を保存を選択して、配線図をデスクトップに保存すると、より便利にご覧いただけます~~~ σ(´∀｀*)
