マザーボード配線

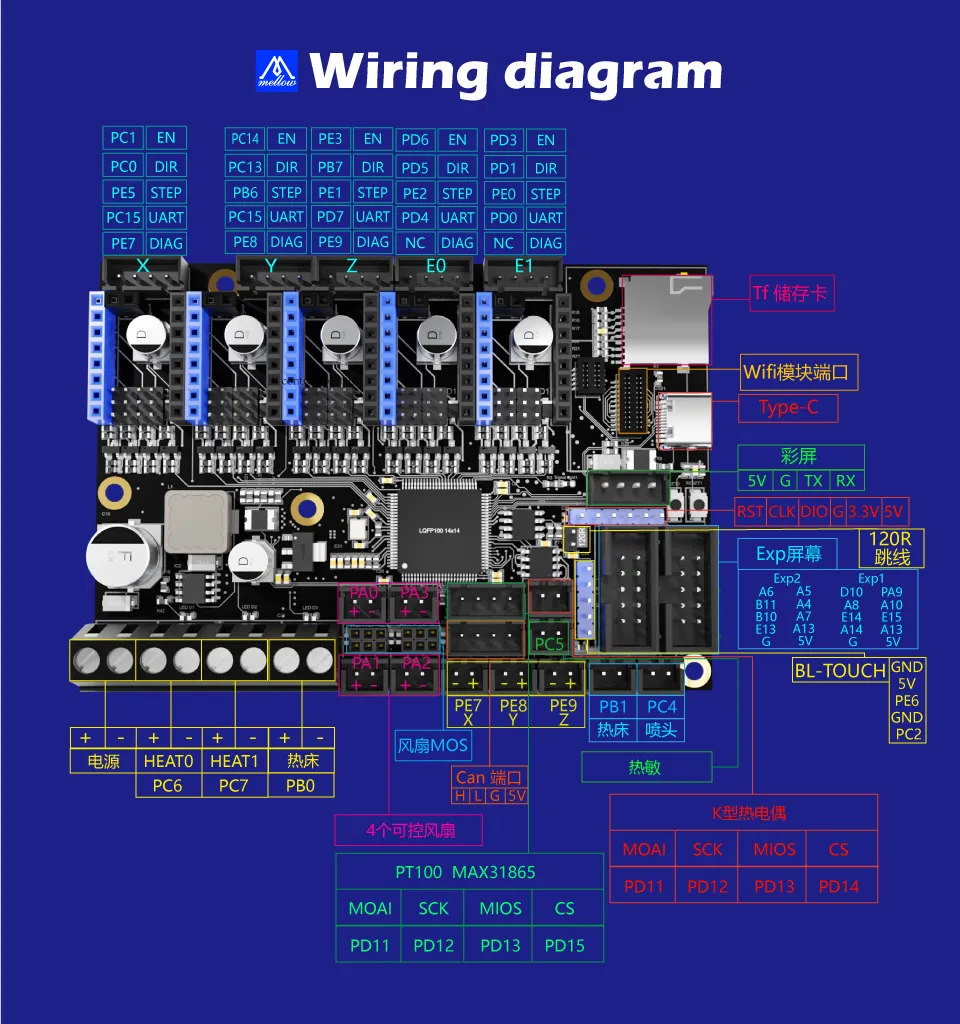

インターフェース図
インターフェース説明

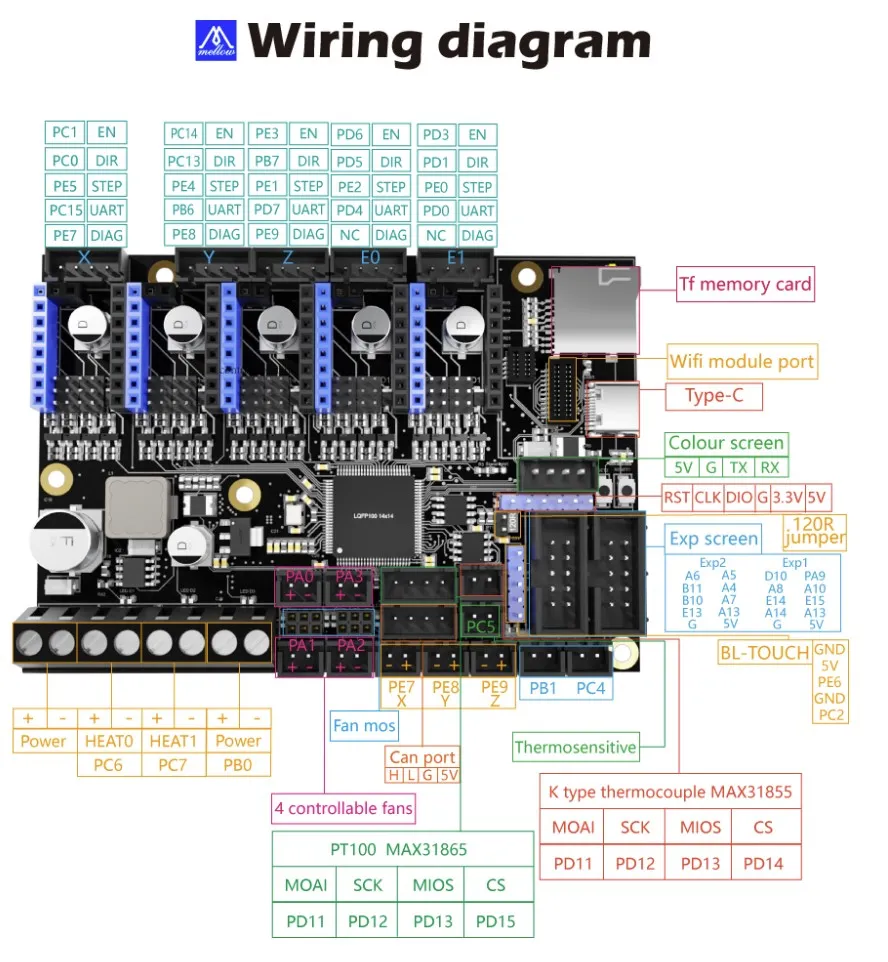

ピン説明

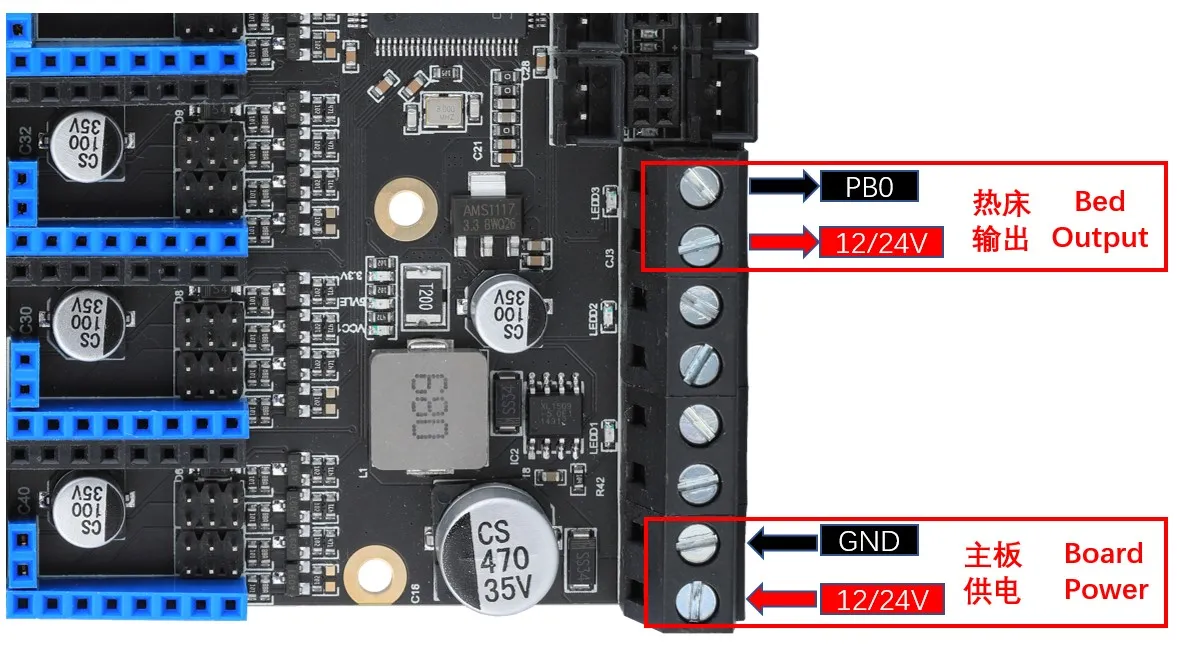

電源配線
ドライバー取り付け
マザーボードドライバージャンパー
-
STEP/DIRモード。 このモードでは、ジャンパーキャップを使用してマイクロステップを設定し、ポテンショメーターを調整して電流を調整します。最も一般的なのはA4988、8825ドライバーで、メーカー提供のマイクロステップ設定表を参照し、ジャンパーキャップでマイクロステップを設定する必要があります。
-
UARTモード。 このモードで最も一般的に使用されるドライバーは、TMC2208、TMC2209、TMC2226などです。この種のドライバーチップは、UART非同期シリアル通信でメインコントローラーと通信でき、設定ファイルを変更してドライバーのマイクロステップ、動作電流、サイレントモードなどを設定できます。
-
SPIモード。 このモードで最も一般的に使用されるドライバーは、TMC5160、TMC2130、TMC2240などです。これらも設定ファイルを変更してドライバーのマイクロステップ、動作電流、サイレントモードなどを設定できます。
ドライバーの取り付け
-
ドライバーは取り付け前に適切なチェックを行う必要があり、ドライバーやマザーボードを損傷しないようにします。
-
FLYドライバー: 無限リミットホーミング機能を使用しない場合は、ディップスイッチを1の位置に設定してください。逆に、無限リミットホーミング機能を使用する場合は、ディップスイッチをONの位置に設定してください。
危ない- 注意!!! ドライバーモジュールを取り付ける際は、挿入方向が正しいことを必ず確認してください。つまり、ENピンが左上角にあることです。そうでないと、ドライバーやマザーボードが損傷する可能性があります!!! ドライバーにヒートシンクをしっかり取り付けてください!!!

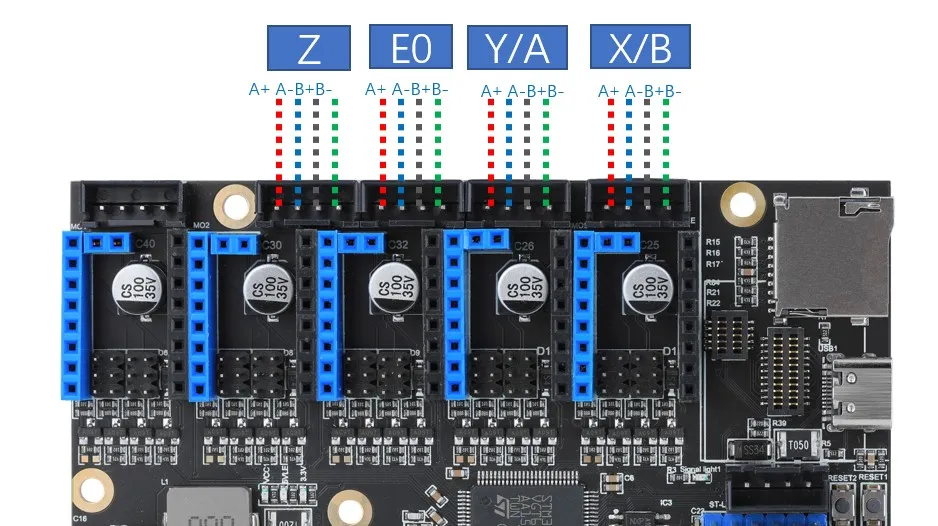

ステッピングモーター配線
- どのメーカーが製造した2相ステッピングモーターでも、最終的に現れるのは4本の線です。色が何であれ、黒、白、緑、黄など、対応するのは4本の線です。したがって、線をグループ分けし、A、Bの2つのグループに分ける必要があります。
- 2相4線式ステッピングモーターの場合、どちらがAグループでどちらがBグループかを知る必要はなく、主に1つのグループであることを確認すればよく、設定内でモーターの方向を変更できます。
-
3Dプリンターでは、最も一般的に使用されるのは2相4線式ステッピングモーターで、その原理は図の通りです。ステッピングモーターの線順を識別するには2つの方法があります:
- 任意の2本の相線を接続し、モーター軸を手で回してみて、明らかな抵抗が生じれば、その2本の相線は同じグループです。逆に、同じグループでない場合は、他の相線をテストする必要があります。
- マルチメーターを使用し、導通テストモードに設定し、ステッピングモーターの任意の2本の相線をテストします。導通すれば同じグループです。逆に、同じグループでない場合は、他の相線をテストする必要があります。

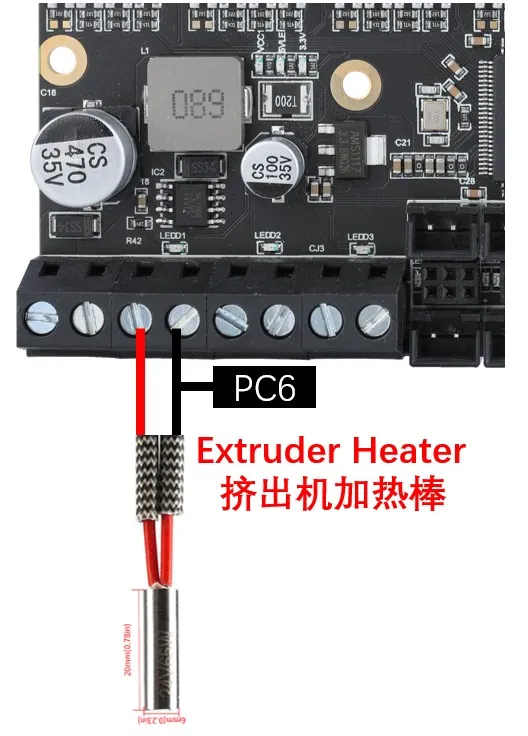

ヒーターカートリッジ配線
ヒートベッド配線
-

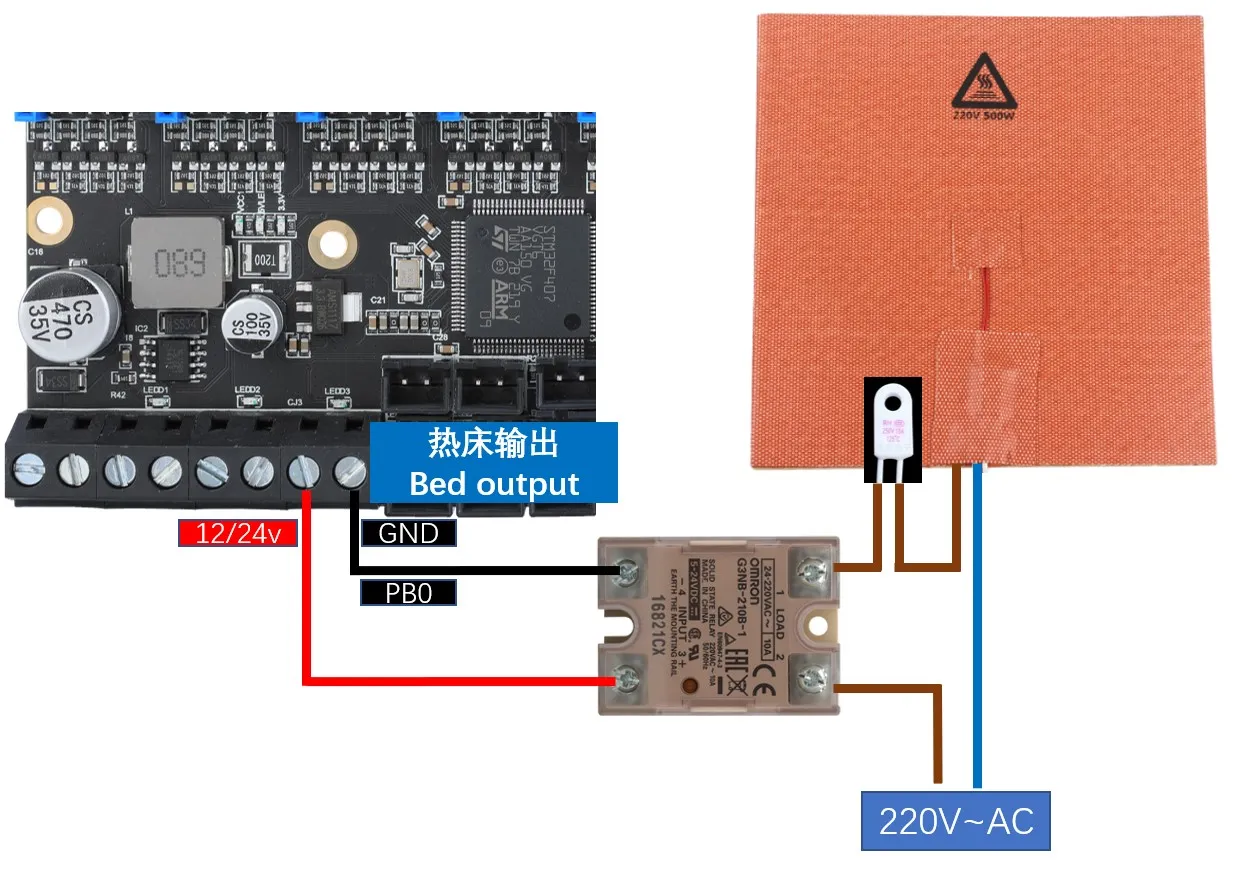

交流ヒートベッド: ソリッドステートリレーを配線する際は、入力と出力を間違えないように注意してください。
-

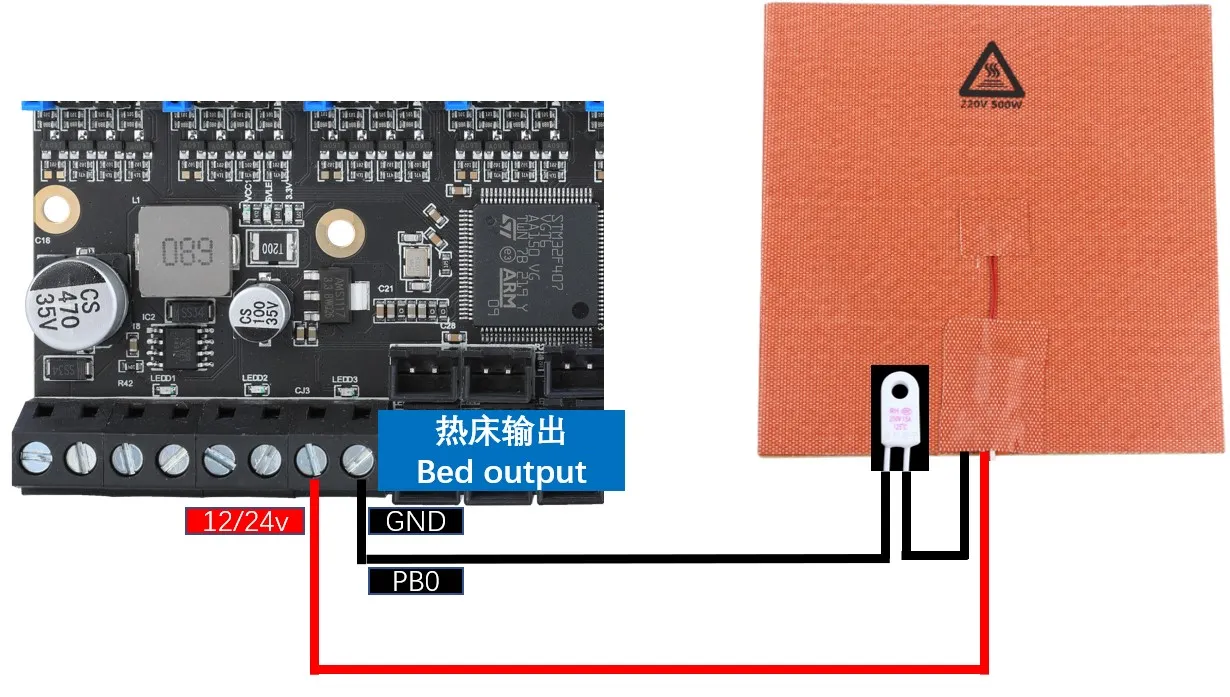

直流ヒートベッド: オンボードMOSで直流ヒートベッドを接続する際は、消費電力に注意してください。直流ヒートベッドの最大電流は10Aを超えてはいけません。10Aを超える場合は、外部MOSモジュールを使用してヒートベッドを使用することをお勧めします。そうしないと、マザーボードに不可逆的な損傷を与える可能性があります。
温度測定サーミスタ配線
サーミスタタイプ紹介
-
サーミスタの配線方法は以下の図の通りです。サーミスタ抵抗のタイプは、購入した販売店にお問い合わせください。
-
FLYで購入したもの（下図参照）の場合、sensor_type を ATC Semitec 104GT-2 に設定してください。
-
一般的なNTC 100K（下図参照）の場合、sensor_type を Generic 3950 に設定してください。

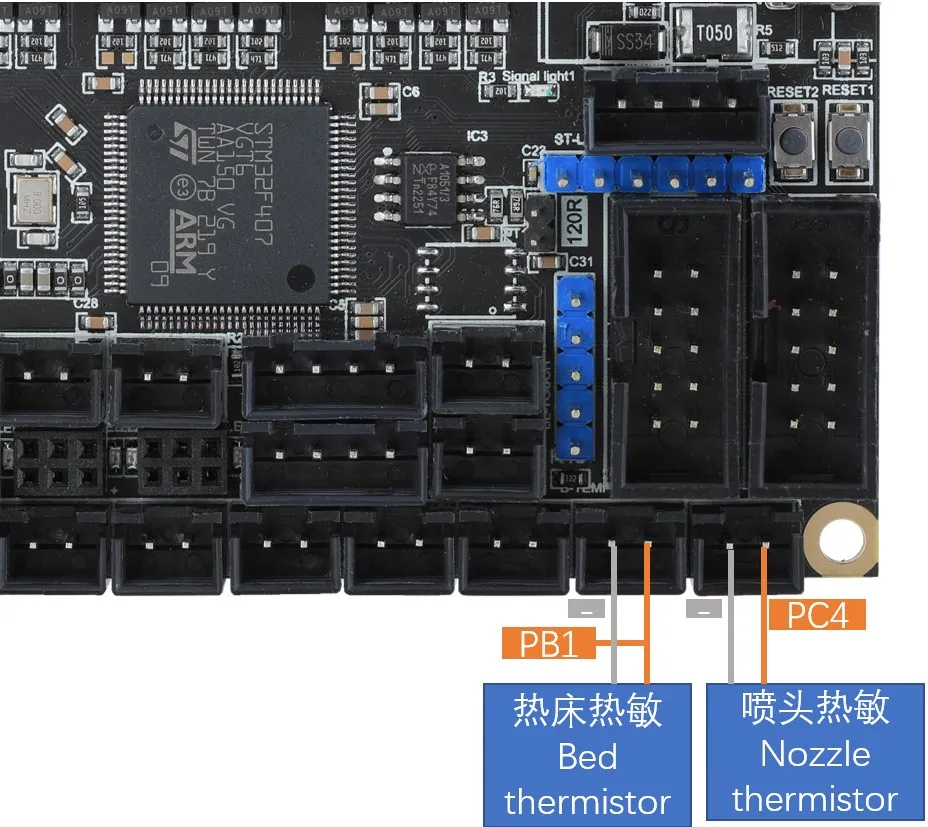

マザーボードサーミスタ配線

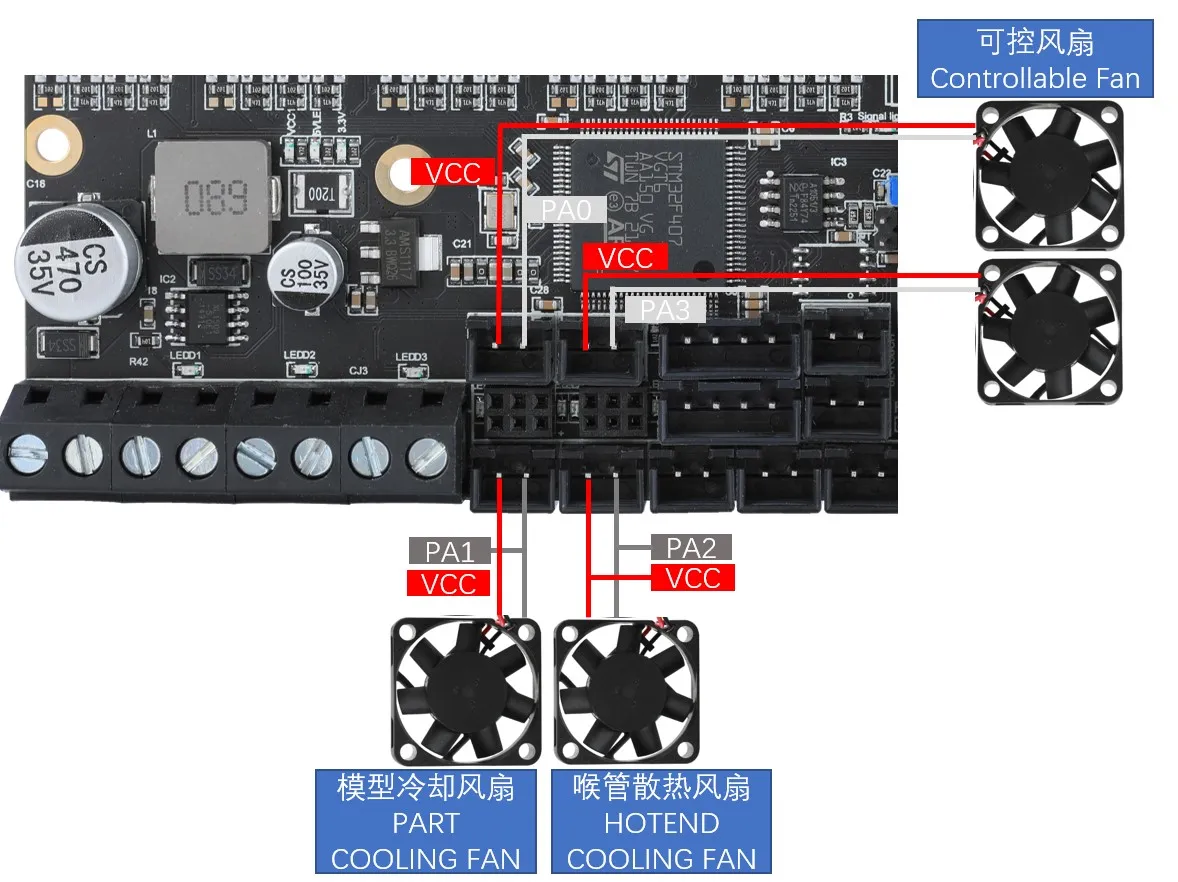

ファン配線
-
ファン配線
ヒント- MOSを取り付ける必要があります
- ファン配線

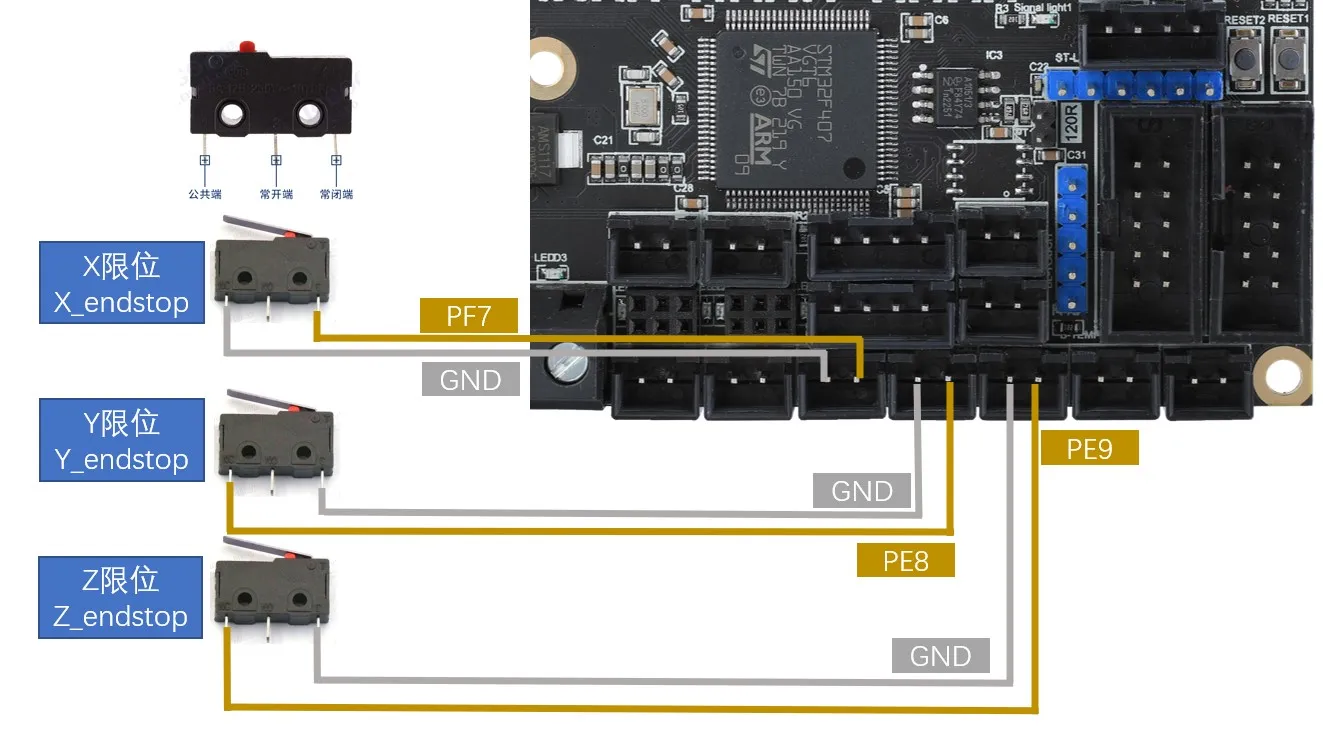

リミットスイッチ配線
-
リミットスイッチには、常時開（NO）と常時閉（NC）の2種類があります。一般的に3Dプリンターでは、常時閉（NC） を使用することをお勧めします。これにより、リミットスイッチの配線に問題が発生した場合、システムがすぐにエラーを報告し、不要な衝突を避け、プリンターの損傷を防ぐことができます。
レベルセンサー配線

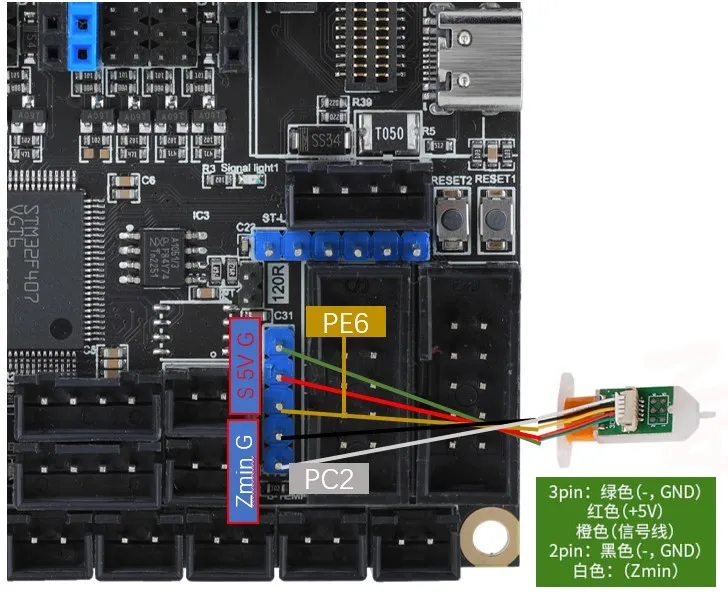

BL-Touch配線
-
BL-touchには合計5本の線があります。3本が第1グループで、センサーの電源供給とプローブの出し入れを担当します。第2グループはグランド線と信号線で、リミット信号を出力します。BL-touchを配線する際は、線順を注意深く確認してください。誤った配線はセンサーやマザーボードを永久に損傷する可能性があります!!! 配線方法は以下の図の通りです。

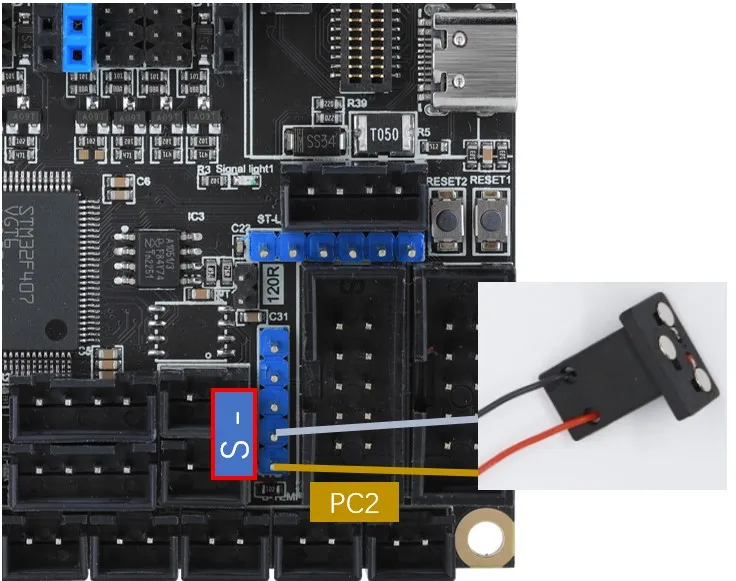

Klicky配線
-
Klickyはサードパーティ製のレベルセンサーで、非常に低コストで自宅で作成でき、性能が安定しており、コストパフォーマンスが高いため、使用をお勧めします。配線方法は以下の図の通りです。
-
プロジェクトアドレス:jlas1/Klicky-Probe

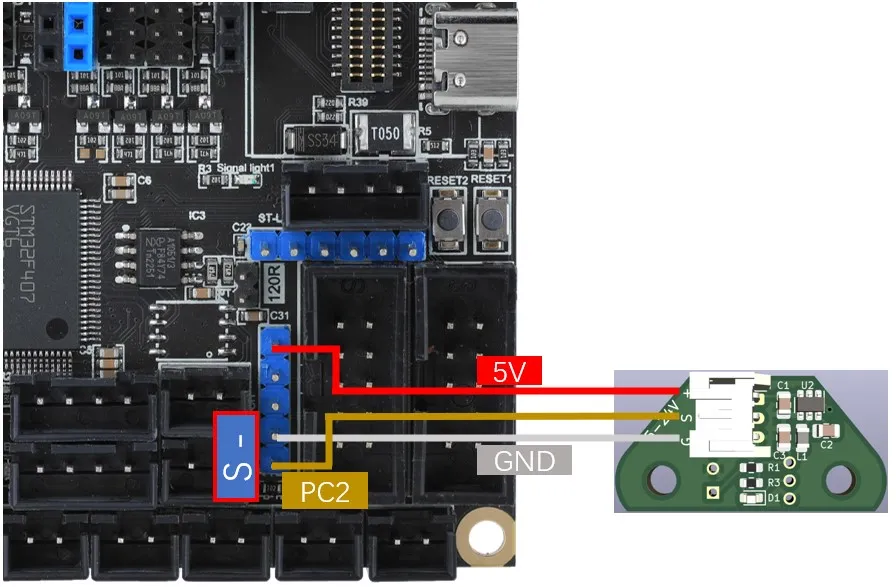

Voron Tap配線
-
TapはノズルベースのZプローブで、V2およびTridentプリンター設計に適しています。ツールヘッド全体が移動して光スイッチを作動させ、通常のリミットスイッチよりも精度が高く、市販のほぼすべての印刷プラットフォームを使用できます。
手記Voron Tapは 24V に接続しないことをお勧めします。一部のバージョンでは 24V を使用すると、一定の確率でTapセンサーが焼損する可能性があります。これはFly製品の問題ではなく、Voron Tapの設計上の欠陥であることをご了承ください!!!
危ない注意:5VとGNDを逆に接続しないでください。そうしないと、Tapセンサーやマザーボードが損傷する可能性があります!!!

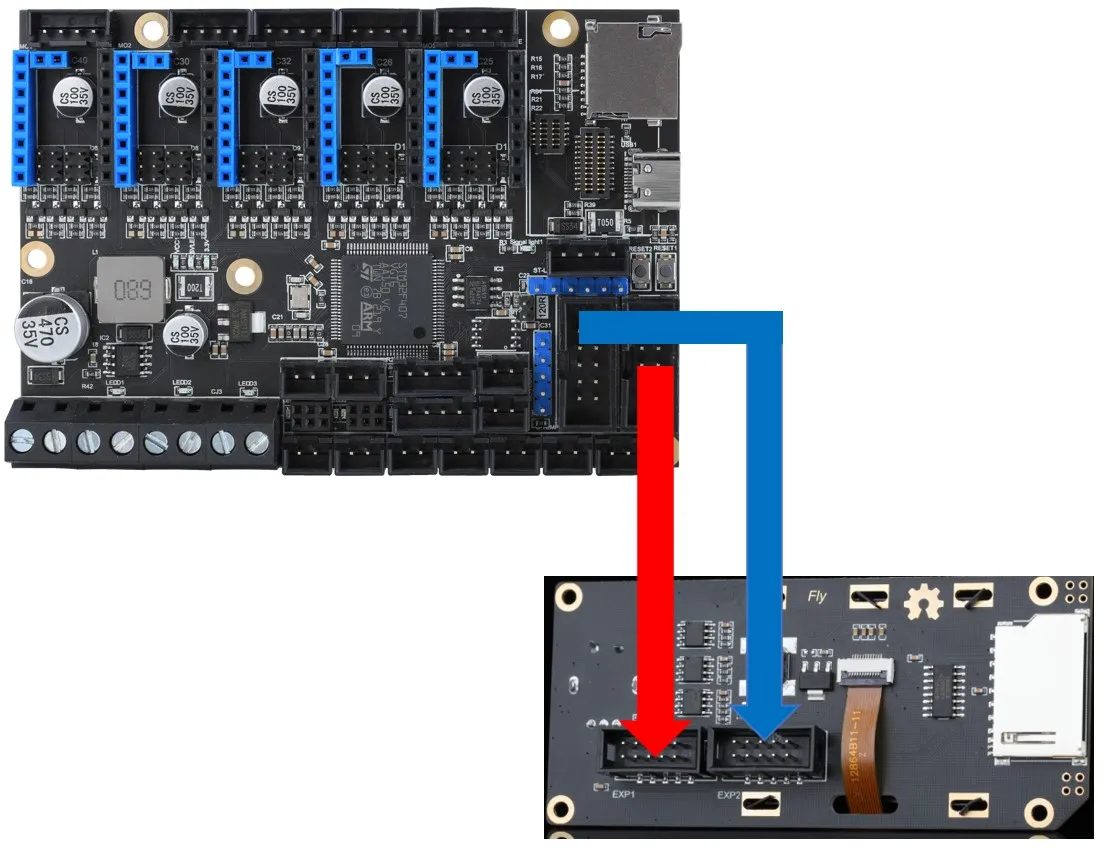

FLY-Mini12864 LCD配線
-
下図はFLYのmini12864の配線方法です。他のメーカーの画面については、それぞれのメーカーにお問い合わせください。Mini12864画面を逆に接続したり、誤って接続したりすると、ホストコンピューターがMCUに接続できなくなる可能性があります。mini12864画面を使用する前にマザーボードのMCUに正常に接続できていたのに、mini12864を使用した後はMCUに接続できなくなった場合は、mini12864の配線を抜いてみてください!!!

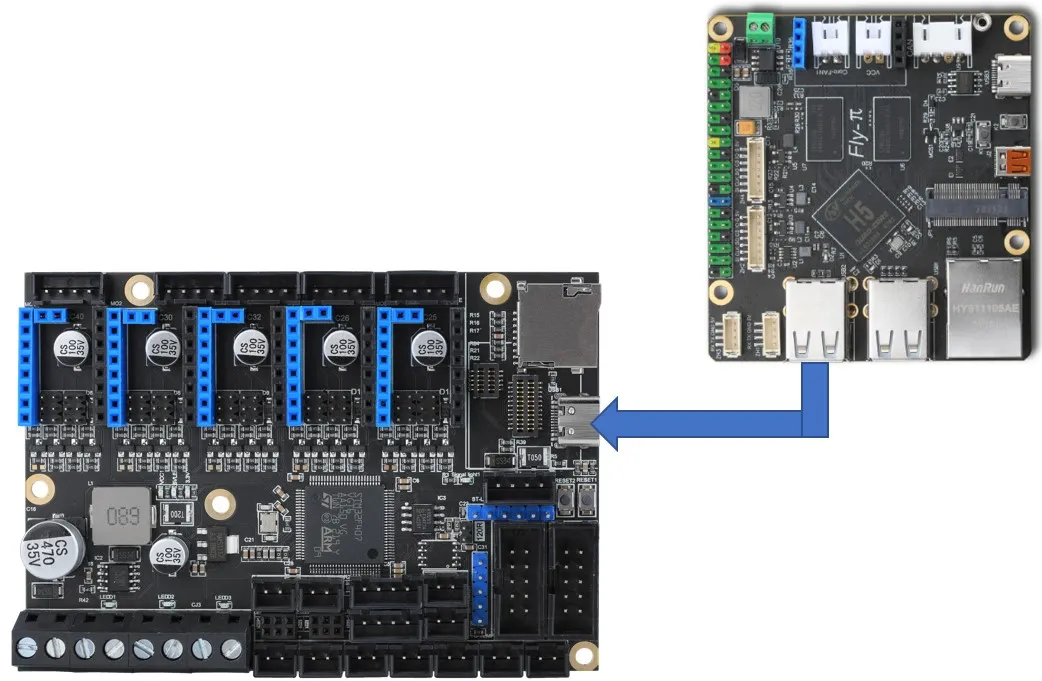

ホストコンピューターへの接続
-
マザーボードはType-Cインターフェースを介してホストコンピューターのUSBポートに接続するか、シリアルポートを介してホストコンピューターに接続できます。ここでは前者についてのみ説明します。
