ディスプレイ配線と設定

ディスプレイ配線

重要な安全上の注意

• TFTまたはHDMIディスプレイをFPCフレキシブルケーブルで接続する場合は、必ず完全に電源を切った状態で操作を行い、ディスプレイの損傷を防止してください。
• TFTディスプレイを配線する際は、FPCフレキシブルケーブルの挿入方向をよく確認し、ケーブルの逆接続による機器故障を避けてください。

TFT抵抗膜式タッチパネル配線

TFT抵抗膜式タッチパネル配線

ヒント

• TFTディスプレイのパッケージには、14P(細いケーブル)と16P(太いケーブル)の2本のFPCフレキシブルケーブルが付属しています。
• 抵抗膜式タッチパネルは必ず14P(細いケーブル)を使用してください。

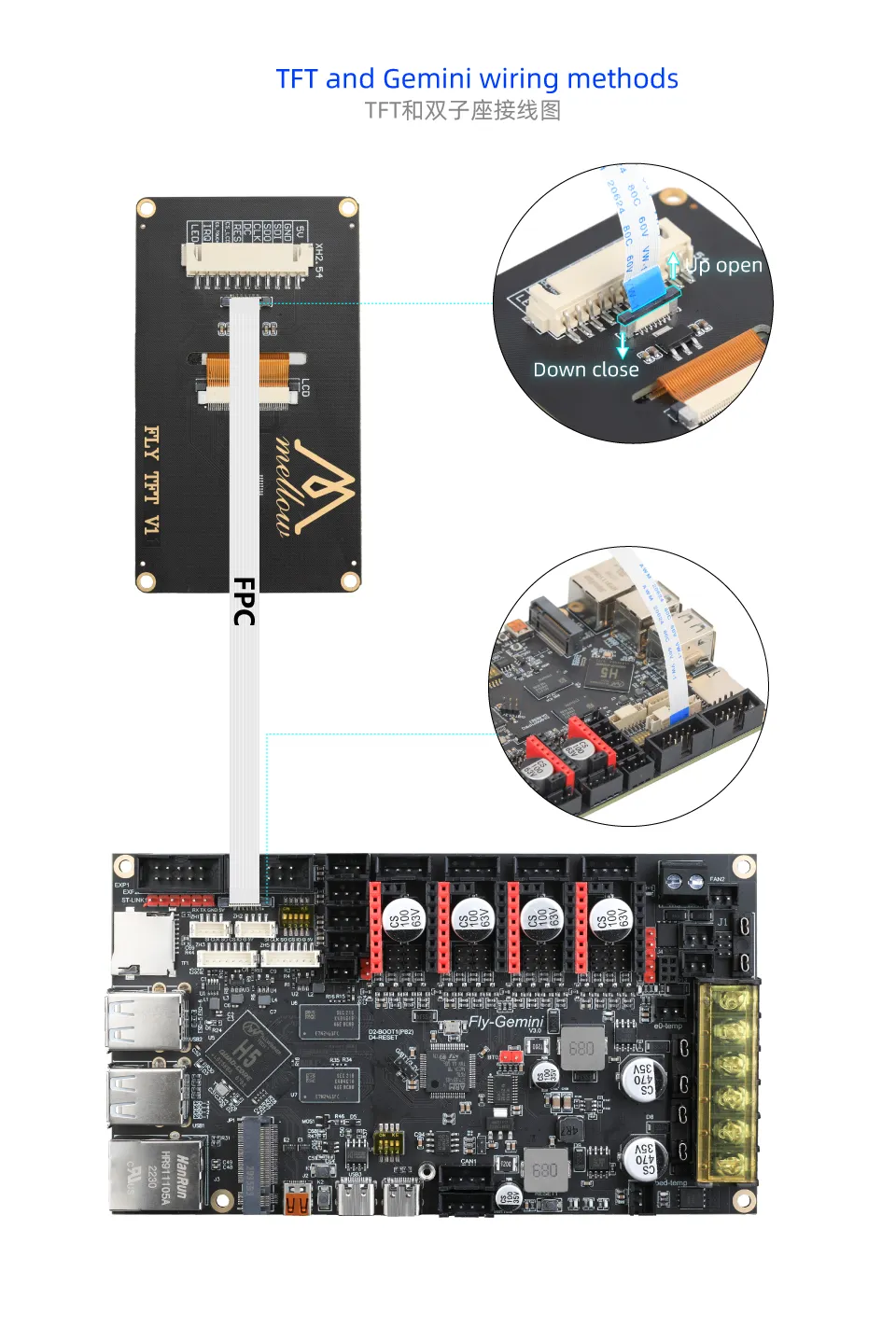

FLY-Gemini TFT V1 抵抗膜式タッチパネル配線

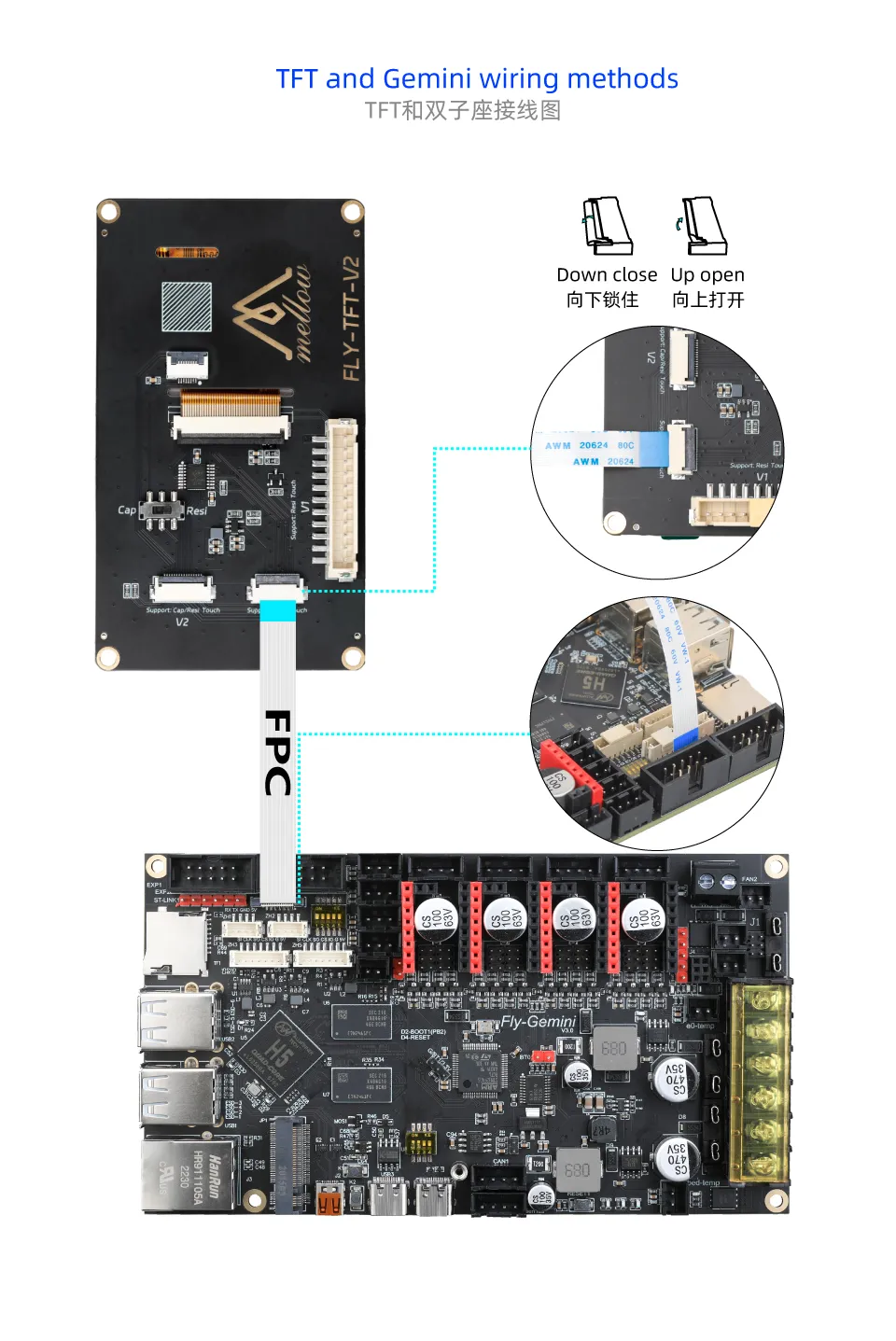

FLY-Gemini TFT V2 抵抗膜式タッチパネル配線

TFT V1 ケーブル配線

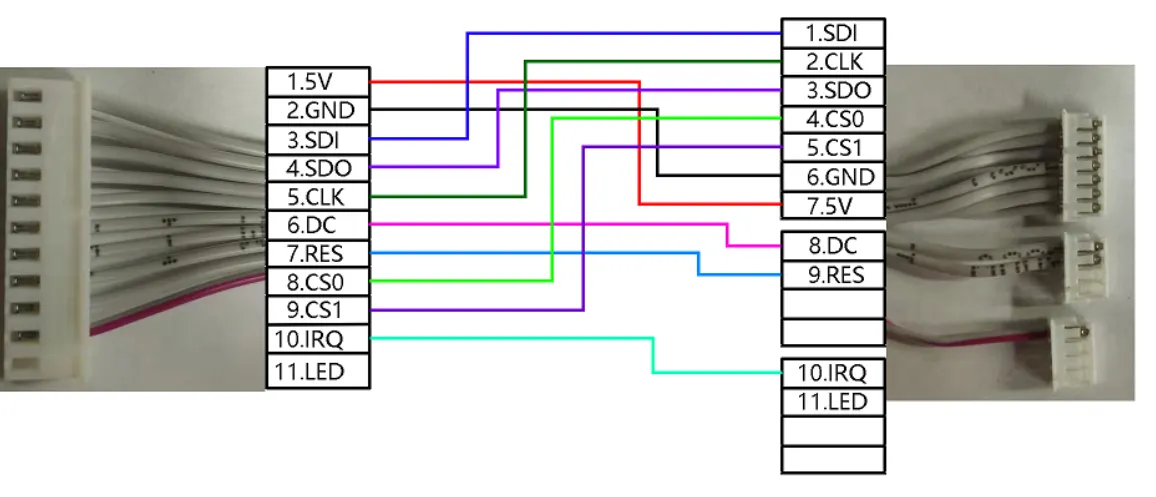

TFT抵抗膜式タッチパネルケーブル配線

ヒント

• ケーブルの接続順序に注意し、正しく接続されていることを確認してください。

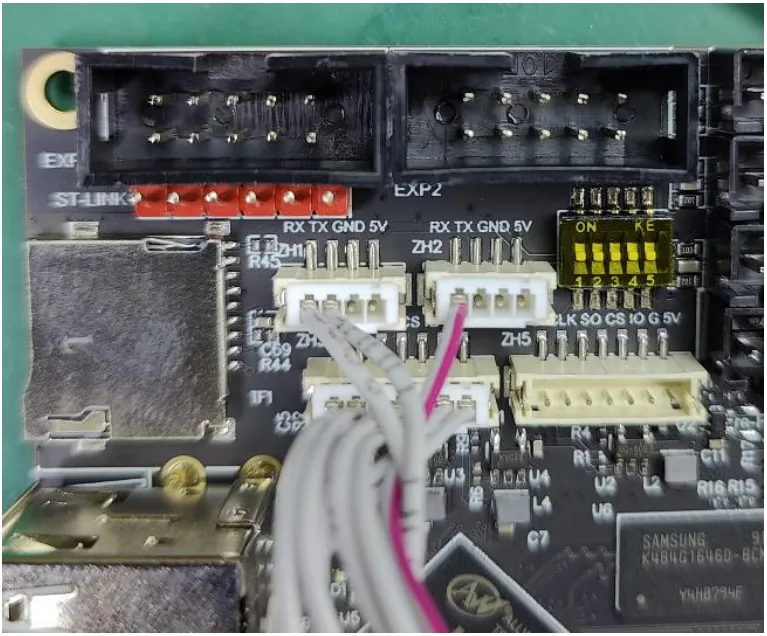

1. TFTディスプレイ取り付け図

配線順序参考図

接続方法

HDMI配線

HDMI配線

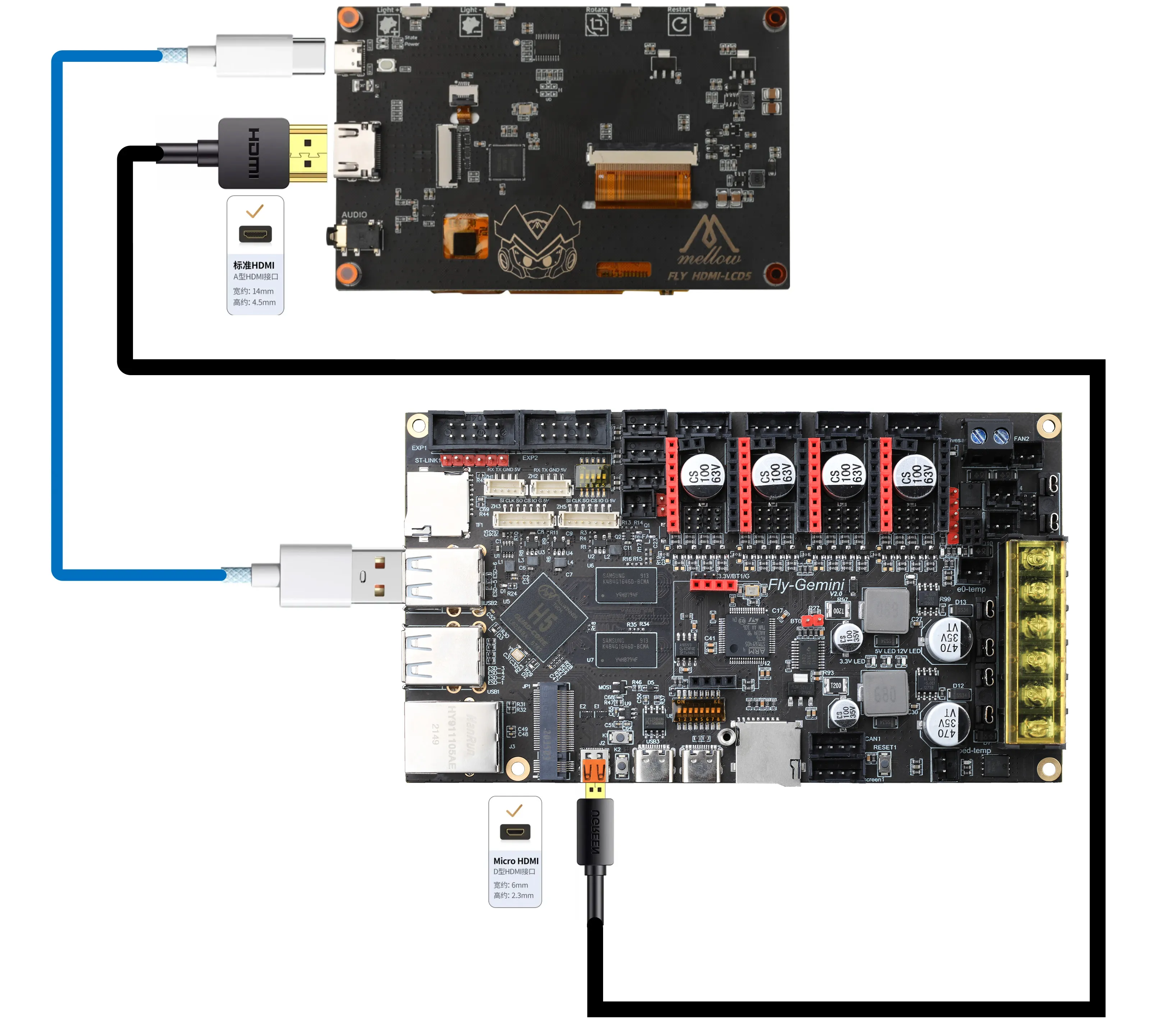

1. FLY-HDMI-LCD5ディスプレイ配線図

ディスプレイ設定

FLYOS-FASTシステム

FLYOS-FASTシステム ディスプレイ設定

1. ブラウザでデバイスのIPアドレスにアクセスします。例：http://192.168.6.110/

fluiddインターフェース操作："隠しファイルとフォルダを除外"のチェックを外す

mainsailインターフェース操作："隠しファイルを表示"にチェックを入れる

2. 表示された.flyos-configフォルダに入り、sys-config.conf設定ファイルを見つけます。

3. sys-config.confファイルを編集し、ディスプレイの種類に応じて対応する設定項目を変更します。

TFT抵抗膜式タッチパネル設定方法

• screen=の後ろをfly-tft-v1に変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下は変更後の参考例です。

screen=fly-tft-v1

• 同時に以下の変更も必要です。

klipper_screen=1

HDMIディスプレイ設定方法

• screen=の後ろをhdmiに変更する必要があります。
• klipper_screen=0をklipper_screen=1に変更する必要があります。
• 以下は変更後の参考例です。

screen=hdmi

• 同時に以下の変更も必要です。

klipper_screen=1

設定に関する注意事項

• ディスプレイ裏面のDIPスイッチが正しく設定されていることを確認してください：抵抗膜式タッチパネルはResiに設定します。
• 設定ファイルの形式はkey=valueでなければならず、等号の後ろにスペースを入れてはいけません。
• 設定ファイルの形式を無断で変更しないでください。変更しても設定は有効になりません。

4. 設定を保存した後、システムを再起動して設定を有効にします。
