Katapultファームウェア

Katapultファームウェアの説明​

ヒント

Katapultは元々CanBootという名称でしたが、その後katapultに改名されました。

  • Katapultファームウェアはブートローダーの一種で、Klipperと併用できます。DFUなどの方法で書き込んだ後、コマンドを使用してワンクリックでファームウェアを更新できます。
  • 利点：リセットボタンを素早く2回押すか、電源を2回素早く切ることでKatapultファームウェアに入ることができ、その際マザーボードのLEDが点滅します。
  • Katapultファームウェアはファームウェアの書き込みのみに使用でき、klipperには接続できません!!!
  • Katapultファームウェアは、上位機と接続するための3つの方式をサポートしており、各方式のファームウェアは互いに独立しています。
    • CAN接続
      • 利点：Klipperファームウェアをコンパイルした後、コマンドで直接ファームウェアを更新でき、耐干渉性が高い。
      • 欠点：ファームウェアをコンパイルする際の転送速度を事前に把握しておく必要がある。
    • RS232接続
      • 利点：Klipperファームウェアをコンパイルした後、コマンドでファームウェアを更新でき、耐干渉性が非常に高い。
      • 欠点：コマンドでワンクリック更新ができず、手動でKatapultファームウェアに入る必要がある。
    • USB接続
      • 利点：Klipperファームウェアをコンパイルした後、コマンドで直接ファームウェアを更新できる。
      • 欠点：データケーブルが長すぎると干渉を受けやすく、接続が切れる可能性がある。
ヒント
  • MMUは3種類全て対応
  • こちらではCANファームウェアとUSBファームウェアのみ提供

書き込みモードに入る​

ヒント

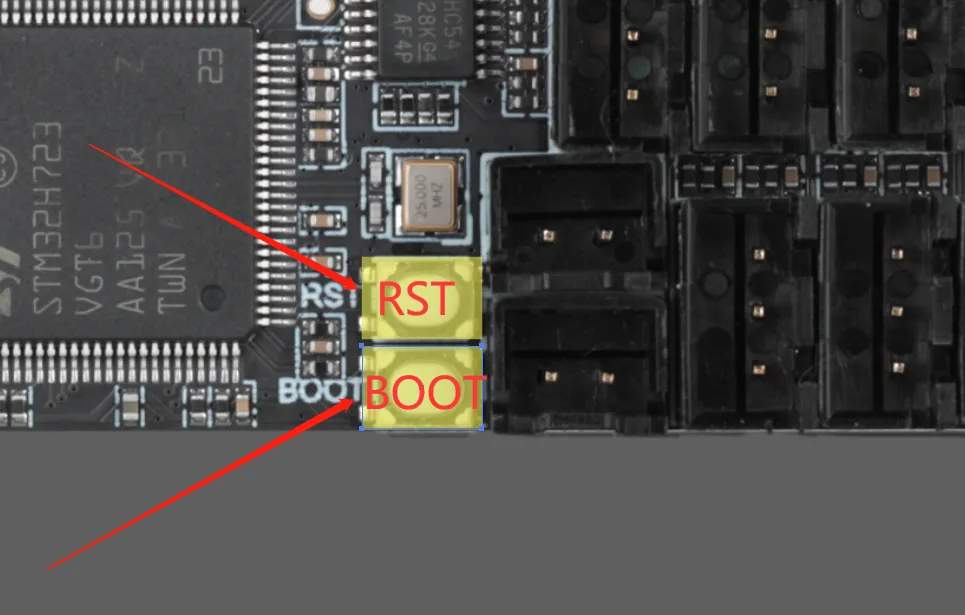

上がRESETボタン、下がBOOTボタン

  • 書き込みモードに入る方法は2つ
  • 1つ目：ツールボードが完全に電源オフの状態で、BOOTボタンを押しながら、データ転送対応のTYPE-Cケーブルの一端をマザーボードに、もう一端をデバイスに接続する
  • 2つ目：データ転送対応のTYPE-Cケーブルの一端をマザーボードに、もう一端をデバイスに接続した状態で、BOOTボタンを押しながらRSTボタンを押し、RSTボタンを離してから最後にBOOTボタンを離す
    Loading...

ファームウェアの書き込み​

  • MMUのKatapultファームウェア
  • 以下のリンクからファームウェアを入手できます：
ご注意ください

圧縮パッケージはダウンロード後に解凍して使用する必要があります

  • または git で完全なリポジトリをダウンロード（上位機がインターネットにアクセス可能であることを確認してください）：

  • 通常システムでの使用

    cd && git clone https://cnb.cool/3dmellow/FLY-Firmware.git

  • FLY上位機での使用

    git clone https://cnb.cool/3dmellow/FLY-Firmware.git /data/FLY-Firmware
    ln -s /data/FLY-Firmware /root/FLY-Firmware

  • 既にファームウェアパッケージをダウンロードしている場合は、最新バージョンに更新してから操作を続行することをお勧めします：

    cd ~/FLY-Firmware && git pull
  • 以前のリポジトリはもうメンテナンスされていません。削除する必要がある場合は、以下を実行してください
    rm -rf ~/FLY_Katapult /root/FLY_Katapult
  • ファームウェアの場所
FLY-Firmware/ToolBoard/MMU
注意事項

STM32 の書き込みを確実に成功させるために、以下の点にご注意ください：

  • 一部のパソコンの USB ポート は、ドライバーや信号の互換性の問題により、書き込みが不安定になる場合があります。別の USB ポート に差し替えて接続することをお勧めします。
  • ポートを変更しても効果がない場合、有効な対策として 外部 USB ハブ を介して接続すると、互換性が改善されることがよくあります。
  • 書き込みソフトウェアで以下のエラーメッセージが表示された場合も、まずはハブの使用をお試しください。問題が解決しない場合は、確認の上、上位機種を使用して書き込みを行ってください。
    Loading...
  1. 書き込みツール ダウンロードリンク
  2. SetupSTM32CubeProgrammer と STM32 DFU ドライバー をダウンロードする必要があります。
  3. ファームウェアをパソコンの任意のディレクトリにダウンロードします。
  4. Type-C ケーブルでマザーボードをパソコンに接続します。dfu 書き込みモードになっていることを確認してください。
  5. STM32CubeProgrammer で USB モードを選択し、更新して接続します。
    Loading...
  6. エラーポップアップが表示されなければ、接続成功です。
    Loading...
  7. 左側のダウンロードアイコンをクリックし、以下のオプションにチェックを入れます。
    Loading...
  8. 矢印で示された Browse をクリックし、書き込むファームウェアを選択します。
    Loading...
  9. Start address で 0x08000000 を入力します。
    • ファームウェアが HEX 形式の場合は、この手順をスキップしてください!!
    Loading...
  10. 下部の Start automatic mode をクリックして、ファームウェアの書き込みを開始します。
    Loading...
  11. 以下のメッセージが表示されたら、ファームウェアの書き込みは完了です。
    Loading...

ファームウェアが起動しているか確認​

  • ファームウェアが正常に起動すると、LEDが点滅します
    Loading...
Loading...
