Fly_Buffer_Plus 펌웨어 업데이트 튜토리얼

펌웨어 다운로드

• 펌웨어:

  • Fly_Buffer_Plus 펌웨어
  • 아래 다운로드 링크 클릭
  • Loading...

• 펌웨어 소스 코드:

  • FlyBufferPlus 펌웨어 소스 코드

펌웨어 업데이트 절차

• TYPE-C 케이블을 컴퓨터에 연결한 후

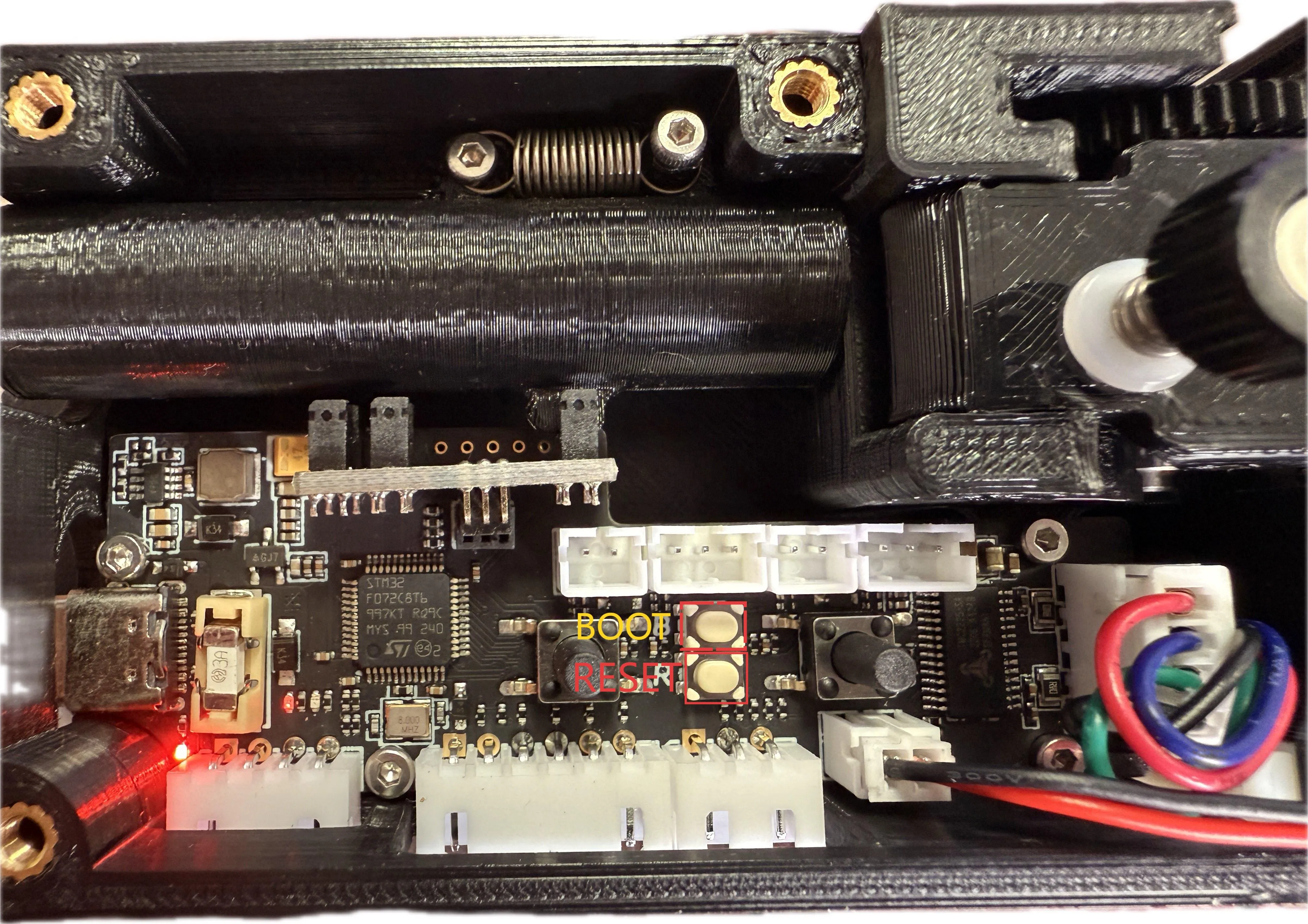

• Buffer의 BOOT 버튼을 누르고 있음
• RESET 버튼을 누름
• RESET 버튼을 떼고 BOOT 버튼도 뗌
• 이때 DFU 모드에 진입함
•

플래싱 시작

참고 사항

STM32의 플래싱이 성공적으로 이루어지도록 다음 사항에 주의해 주세요:

• 일부 컴퓨터의 USB 포트는 드라이버나 신호 호환성 문제로 인해 플래싱이 불안정할 수 있습니다. 다른 USB 포트를 사용해 보는 것을 권장합니다.
• 포트 변경으로 문제가 해결되지 않을 경우, 외부 USB 확장 허브를 사용하는 방법이 있습니다. 이 방법은 호환성을 개선하는 데 효과적인 경우가 많습니다.

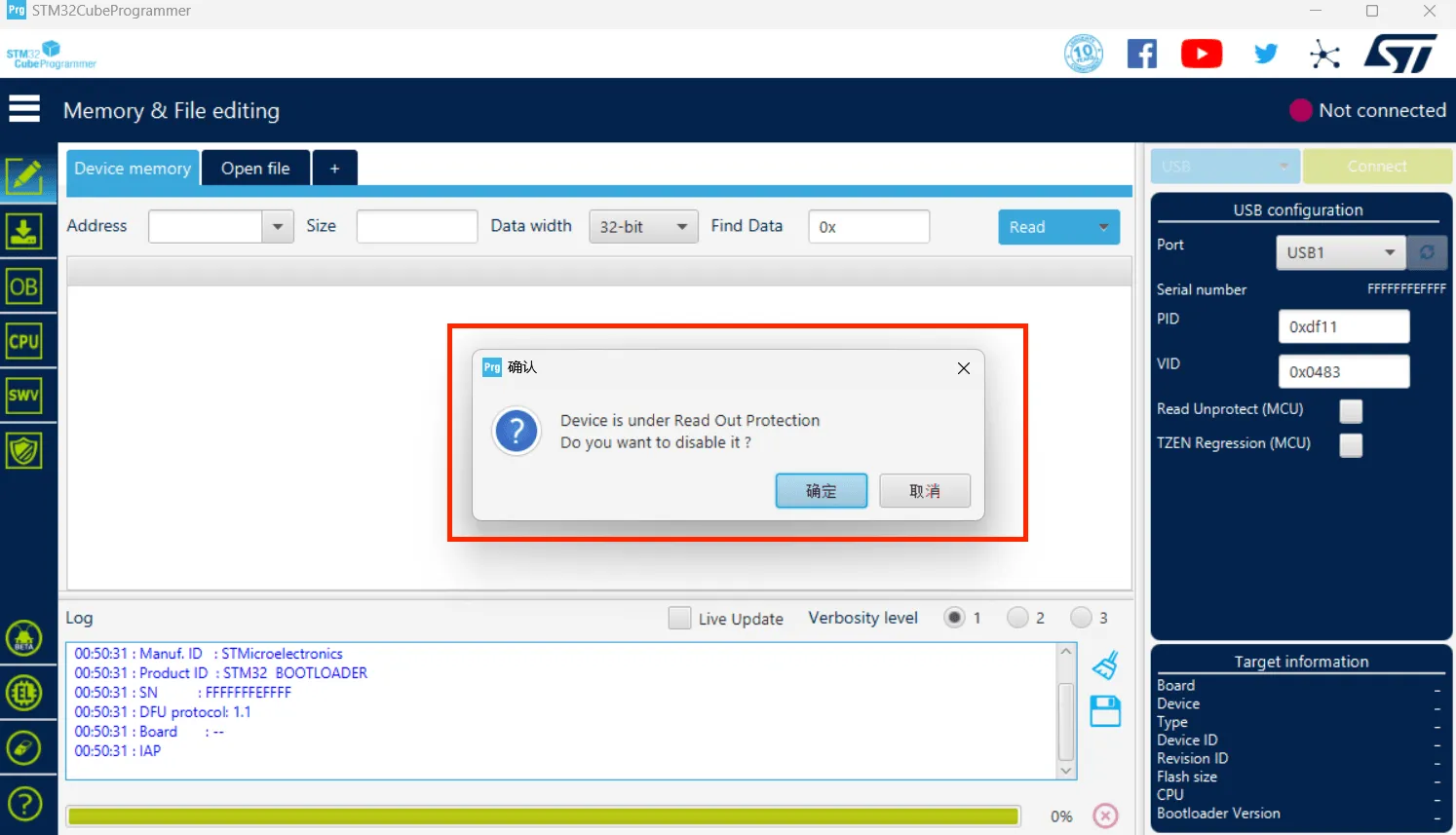

• 플래싱 소프트웨어에서 아래와 같은 오류 메시지가 표시될 때도 먼저 확장 허브를 사용해 보세요. 문제가 지속되면 플래싱 장치 또는 상위 컴퓨터를 사용해 플래싱을 진행해 주세요.


1. 플래싱 도구 다운로드 링크
2. SetupSTM32CubeProgrammer 및 STM32 DFU 드라이버를 다운로드하세요.
3. 펌웨어를 컴퓨터의 원하는 디렉터리에 다운로드합니다.
4. Type-C 케이블로 메인보드를 컴퓨터에 연결하세요. 반드시 dfu 플래싱 모드에 진입했는지 확인하세요.

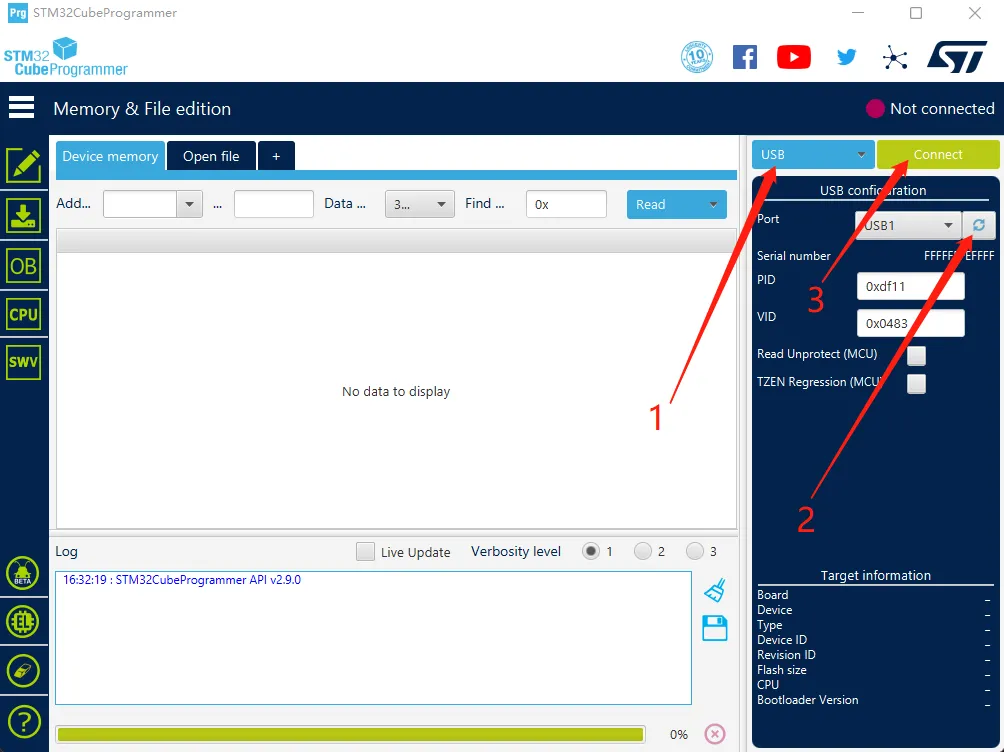

5. STM32CubeProgrammer에서 USB 모드를 선택하고 새로 고침 후 연결하세요.

6. 오류 창이 나타나지 않았다면 연결이 성공한 것입니다.
   경고

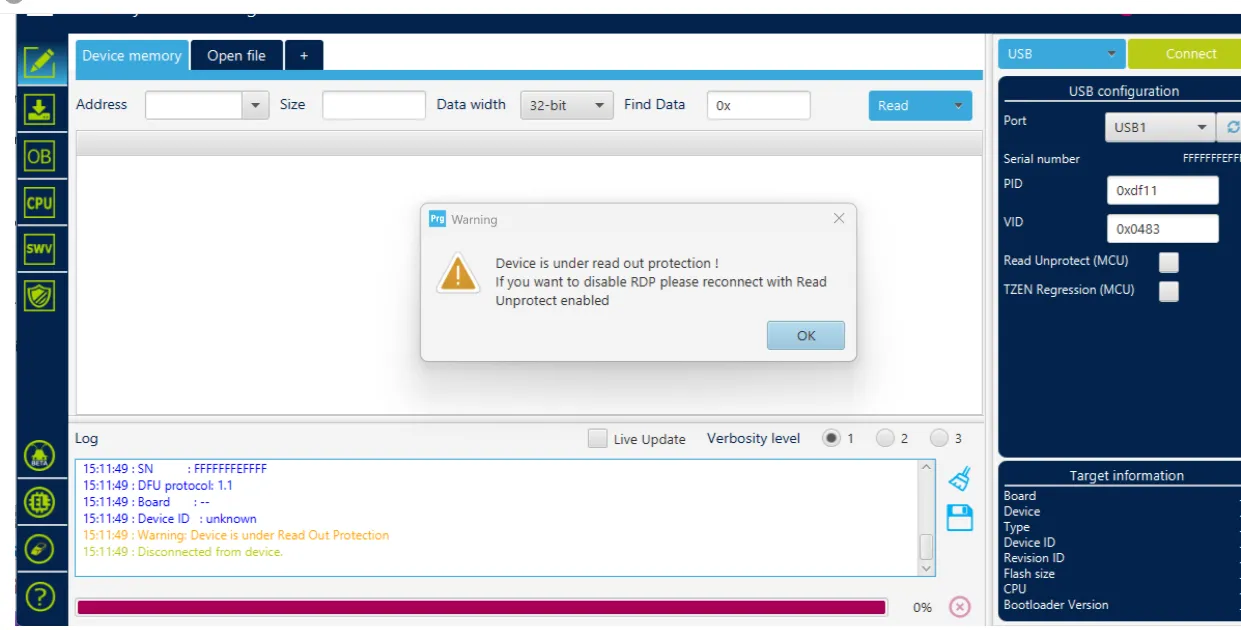

   아래와 같은 화면이 나타난다면 컴퓨터나 소프트웨어 문제이므로 상위 컴퓨터를 사용해 플래싱을 진행해 주세요:상위 컴퓨터 플래싱 튜토리얼

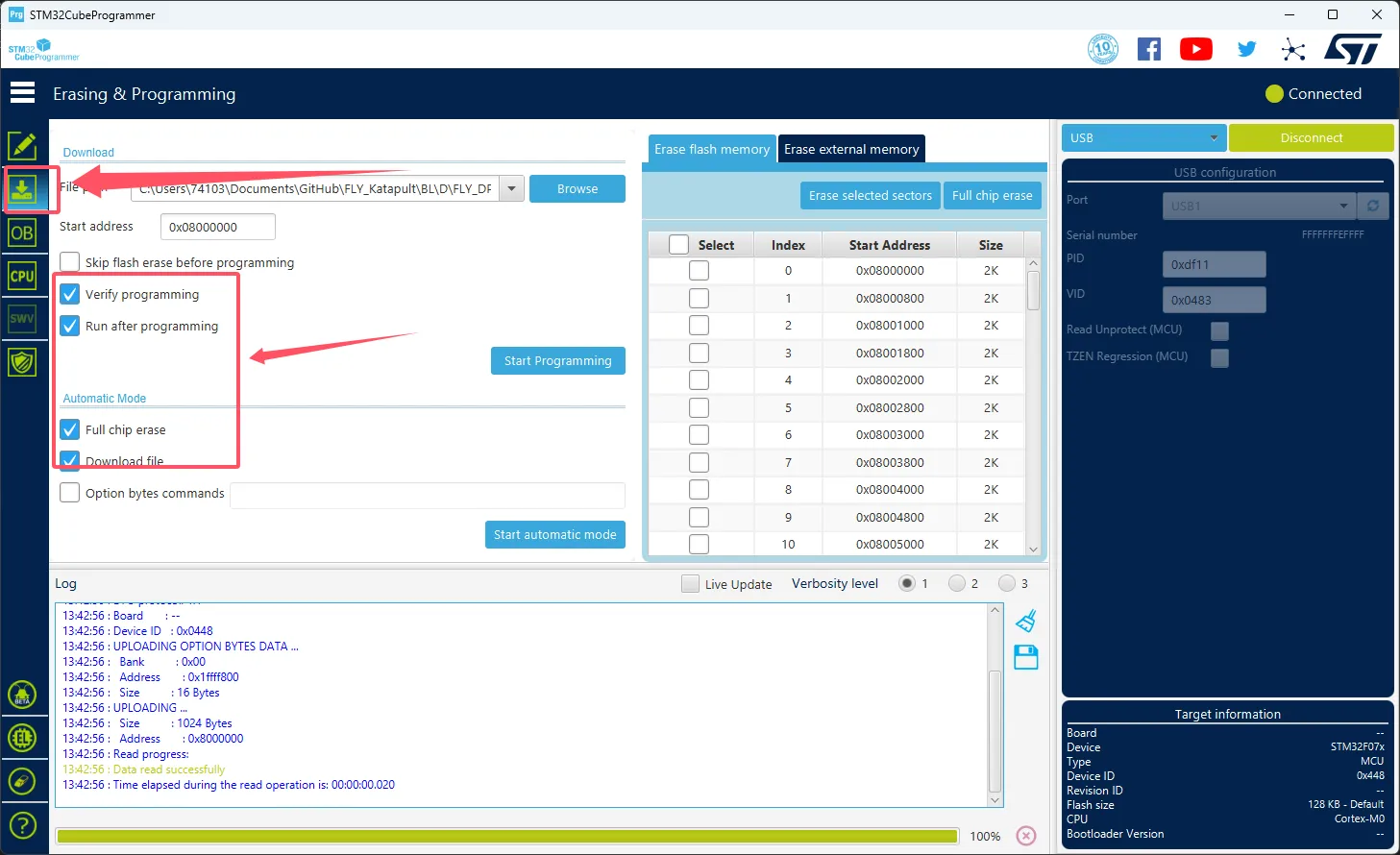

7. 왼쪽의 다운로드 아이콘을 클릭하고 아래 몇 가지 옵션을 선택하세요.

8. 화살표가 가리키는 Browse를 클릭하고 플래싱하려는 펌웨어를 선택하세요.

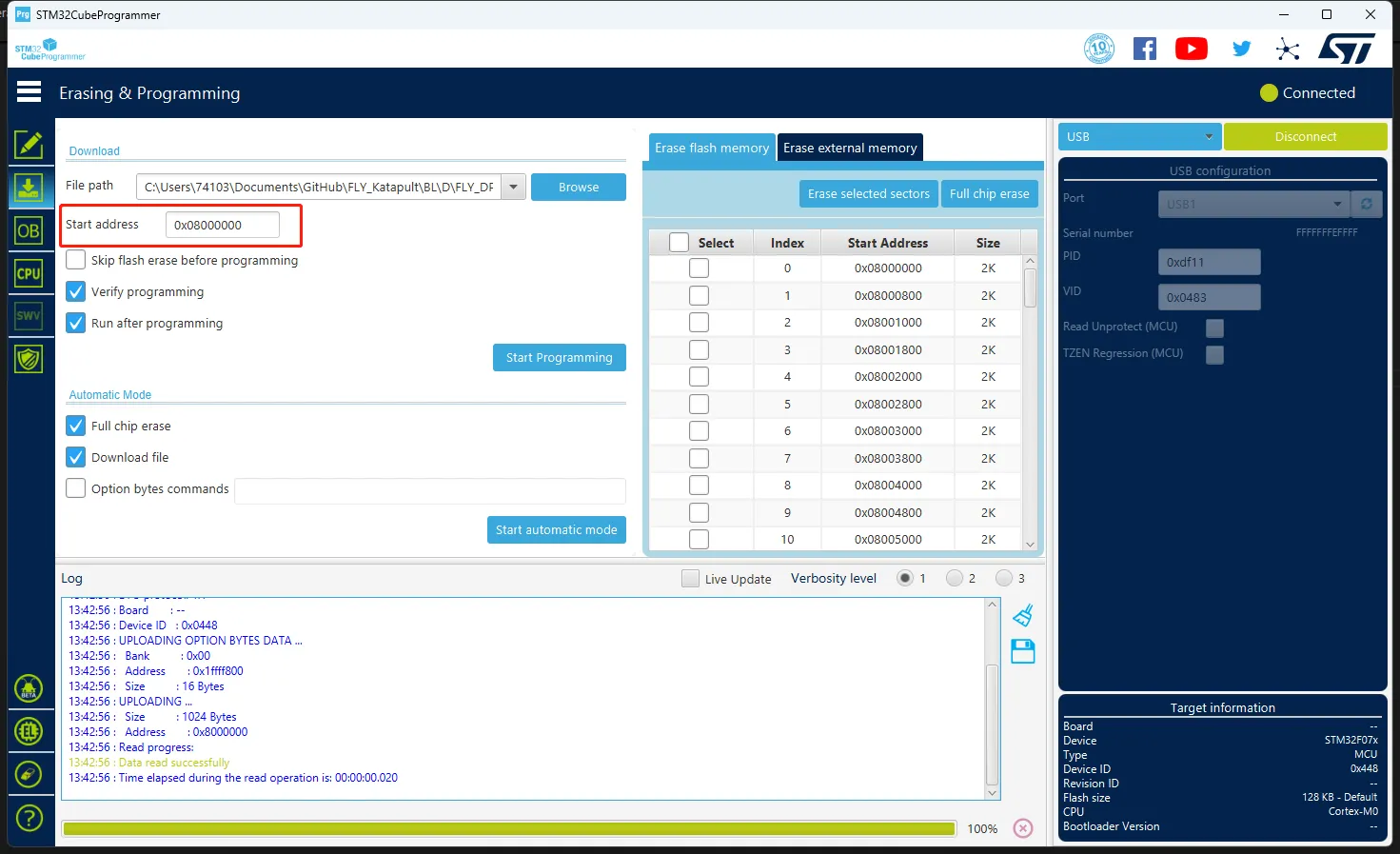

9. Start address에 0x08000000을 입력하세요.
   • 펌웨어가 HEX 형식이라면 이 단계는 건너뛰세요!!

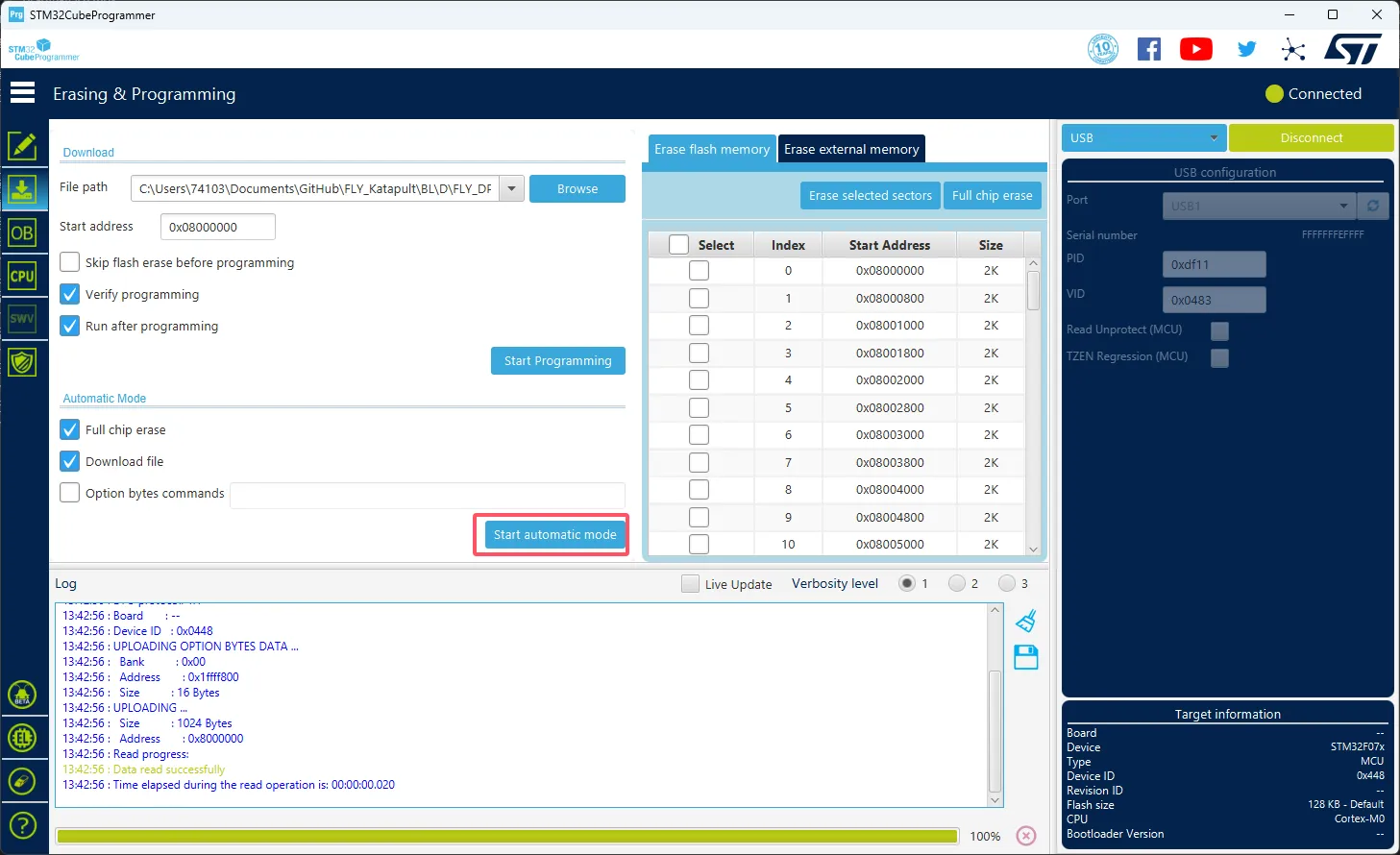

10. 아래쪽에 있는 Start automatic mode를 클릭하여 펌웨어 플래싱을 시작하세요.

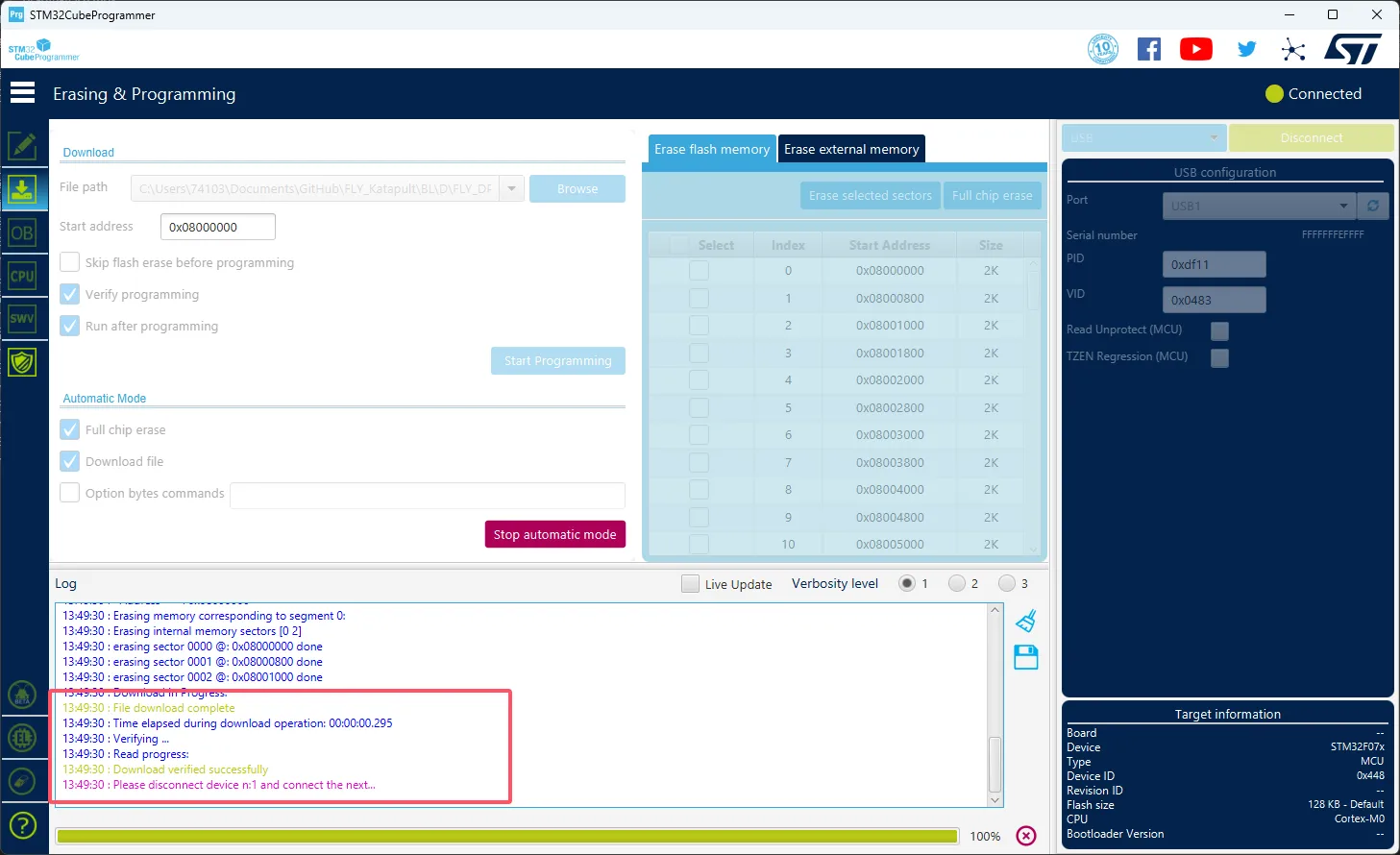

11. 아래와 같은 메시지가 나타나면 펌웨어 플래싱이 완료된 것입니다.
