화면 배선 및 구성

C5 화면 배선

중요 안내

• 화면 연결 시 전원을 먼저 끄고 작업하여 화면 손상을 방지하세요.
• FPC 플렉시블 케이블 방향에 주의하여 화면을 손상시키지 않도록 하세요.

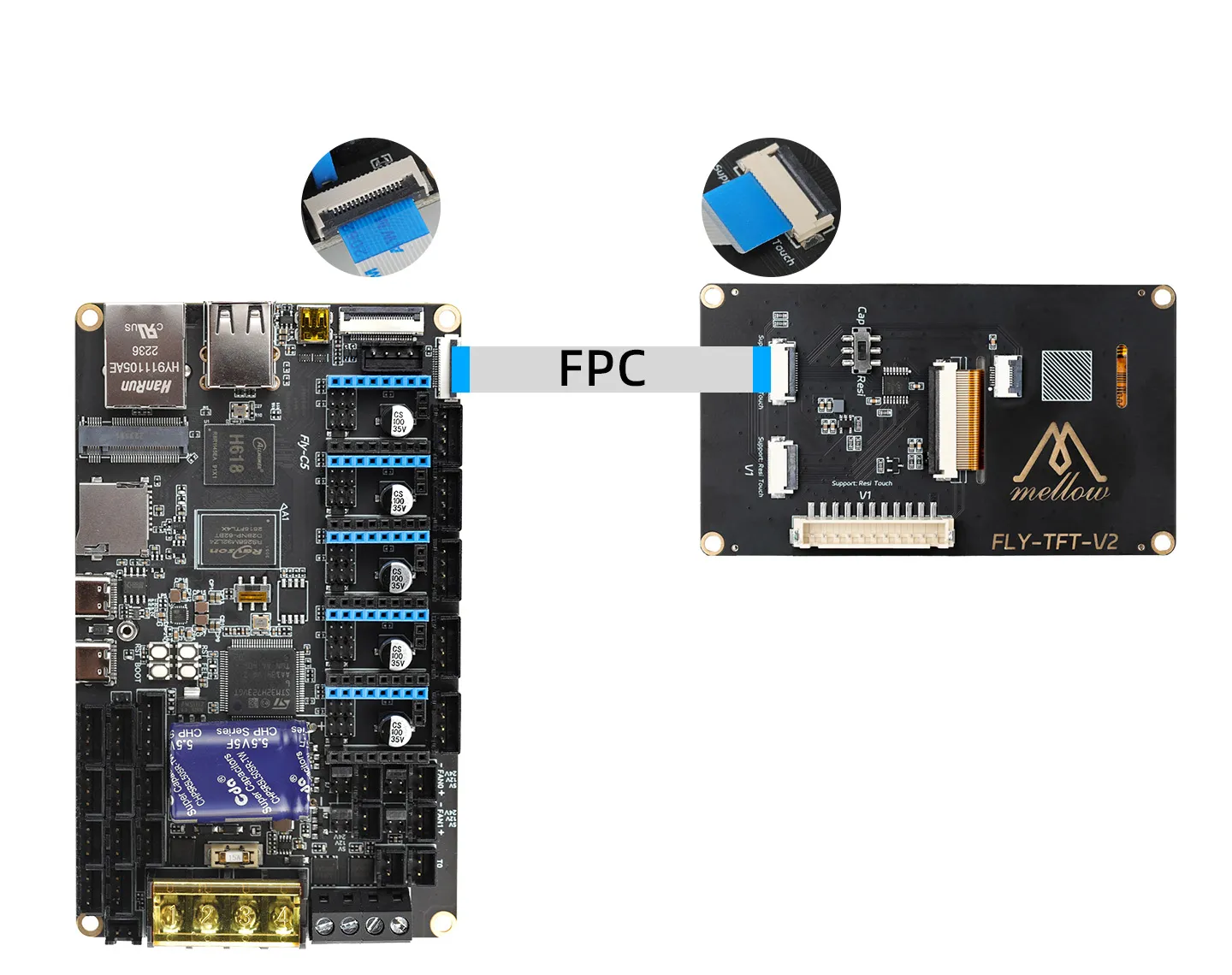

TFT 화면 배선

TFT 화면 배선 및 구성

팁

• 저항식 터치스크린은 DIP 스위치를 Resi로 설정하세요.
• 정전식 터치스크린은 DIP 스위치를 Cap으로 설정하세요.

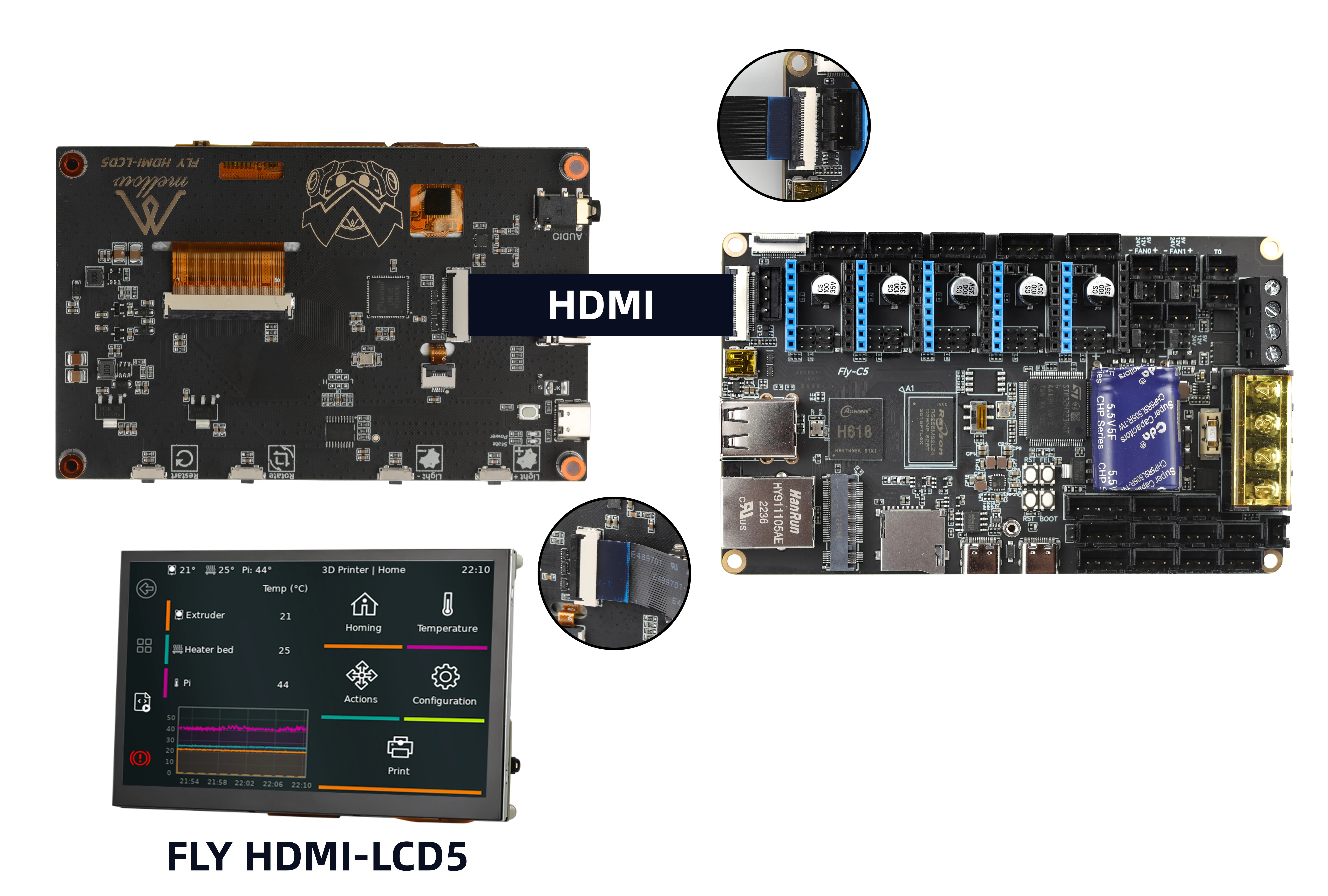

HDMI FPC 일체형 케이블 배선

HDMI FPC 일체형 케이블 배선

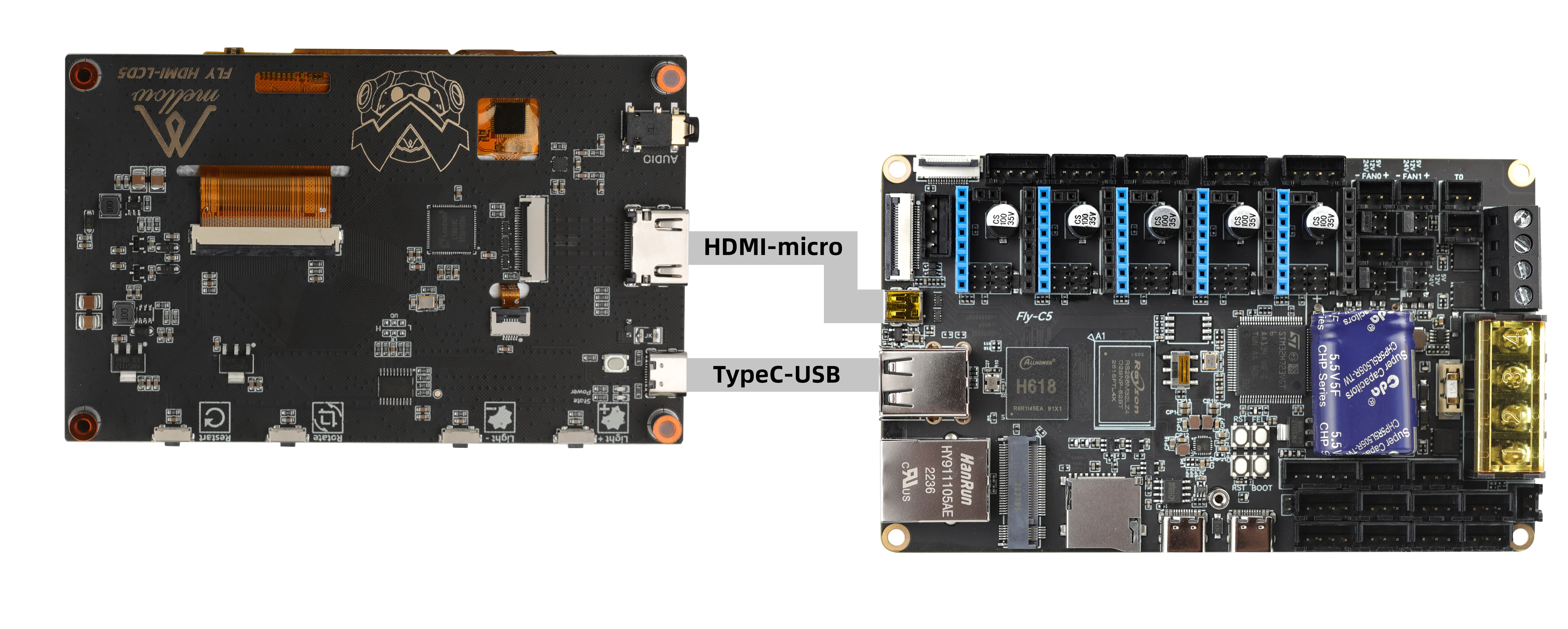

HDMI 일반 배선

HDMI 일반 배선

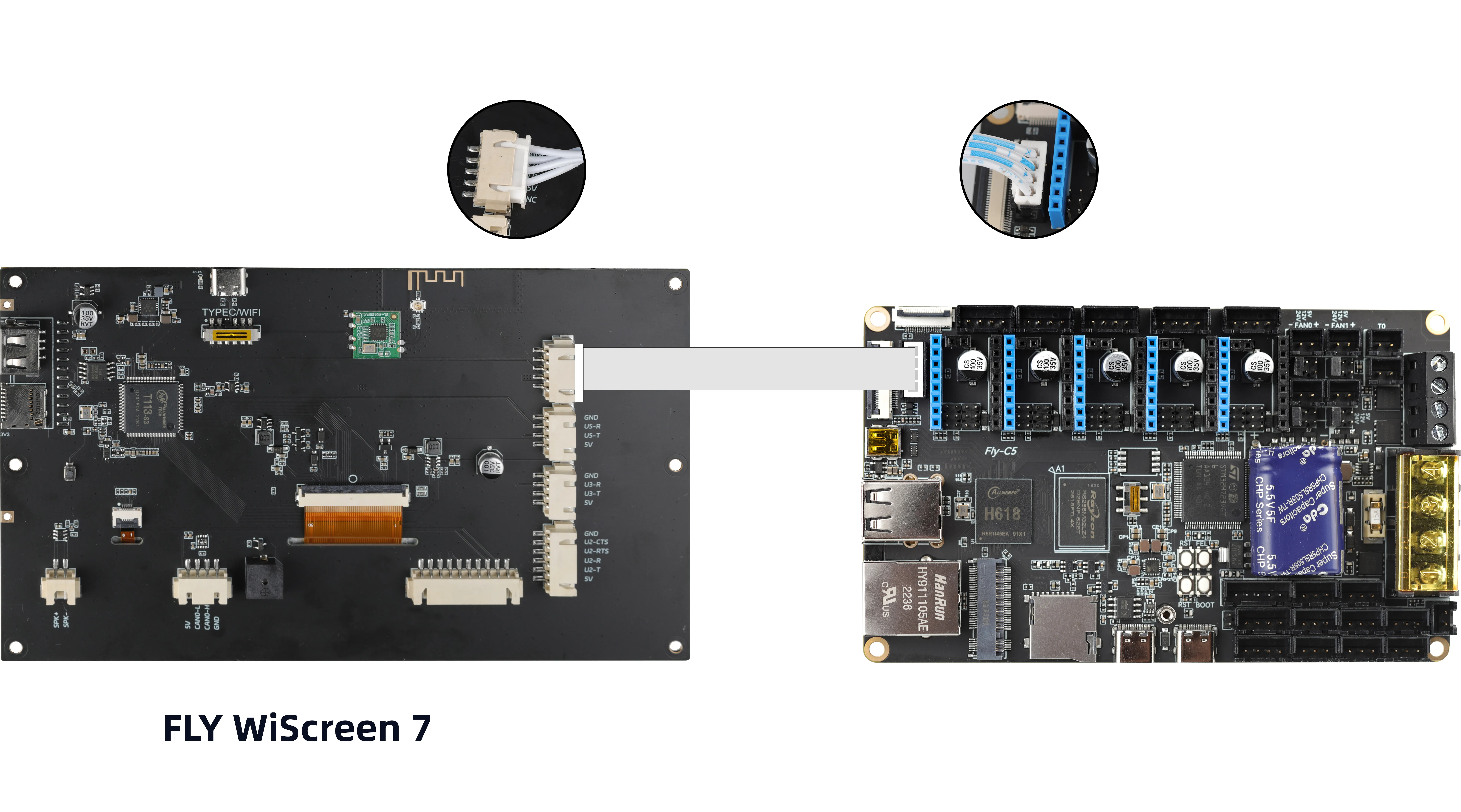

UART(시리얼) 화면 배선

UART(시리얼) 화면 배선

중요 안내

구성 시 주의사항

• mainsail 또는 fluidd 웹 인터페이스를 사용하여 구성을 수정하는 것을 권장합니다.
• 웹 페이지 번역 기능을 켜지 마세요. 시스템이 정상적으로 부팅되지 않을 수 있습니다.
• 구성 파일에는 한글 또는 특수 문자를 입력하지 마세요.
• 구성 파일 수정 후에는 시스템을 재시작해야 적용됩니다.

중요 경고

• 구성 파일에서 ######### PLEASE DO NOT EDIT THE FOLLOWING ######### 이하의 내용은 수정하지 마세요.

구성 파일 수정 방법

구워넣기(플래싱) 완료 후 구성 파일 수정

• 첫 부팅 시에만 적용되는 구성 항목은, 구워넣기 완료 후 전문 텍스트 편집기로 이동식 디스크 FlyOS-Conf 내의 config.txt 구성 파일을 열어 수정해야 합니다.

시스템 부팅 후 온라인 구성 수정

• 일반 구성 항목은 시스템 웹 구성 페이지에서 수정할 수 있으며, 재시작 후 적용됩니다.

1. 브라우저에서 장치 IP 주소에 접속합니다. 예: http://192.168.1.2/

fluidd 인터페이스 작업: "숨김 파일 및 폴더 필터링" 체크 해제

mainsail 인터페이스 작업: "숨김 파일 표시" 체크

2. 표시된 .flyos-config 폴더로 들어가 sys-config.conf 구성 파일을 찾습니다.

3. sys-config.conf 파일을 편집합니다. 이 파일은 이동식 디스크 FlyOS-Conf 내 config.txt 구성 파일의 심볼릭 링크입니다.

4. 구성 항목을 수정한 후 파일을 저장하고, 시스템을 재시작하여 구성을 적용합니다.

구성 형식 설명

• 구성 파일 형식은 반드시 key=value여야 하며, key: value 또는 다른 형식으로 수정하지 마세요.
• 등호(=) 앞뒤에 공백을 추가하지 마세요.

화면 구성

TFT 저항식 화면 구성

• screen= 뒤를 fly-tft-v2-r로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=fly-tft-v2-r

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

TFT 정전식 화면 구성

• screen= 뒤를 fly-tft-v2-c로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=fly-tft-v2-c

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

HDMI 화면 구성

• screen= 뒤를 hdmi로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=hdmi

• 동시에 다음도 수정해야 합니다.

klipper_screen=1

UART(시리얼) 화면 구성

• moon2uart 뒤의 0을 1로 수정해야 합니다.
• klipper_screen=1을 klipper_screen=0으로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

moon2uart=1
