화면 배선 및 구성

화면 배선

중요한 안전 경고

• FPC 케이블로 TFT 또는 HDMI 화면을 연결할 때는 반드시 완전히 전원이 차단된 상태에서 작업하여 화면 손상을 방지하세요.
• TFT 화면 배선 시 FPC 케이블의 삽입 방향을 주의 깊게 확인하여 케이블 역접촉으로 인한 장치 고장을 피하세요.

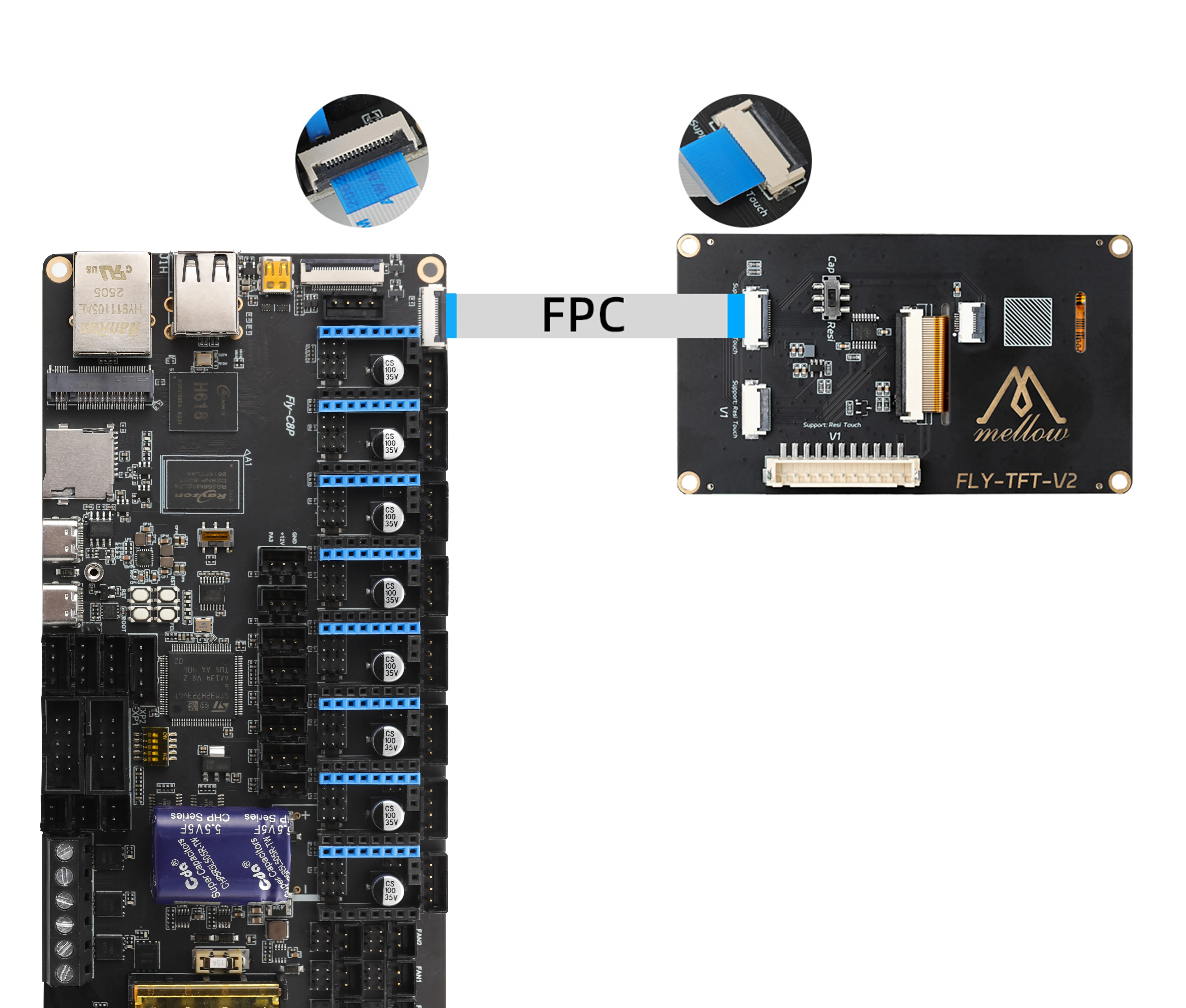

TFT 화면 배선

TFT 화면 배선 및 구성

팁

• 저항식 터치스크린은 DIP 스위치를 Resi로 설정해야 합니다.
• 정전식 터치스크린은 DIP 스위치를 Cap으로 설정해야 합니다.

HDMI 배선

HDMI 배선 방식

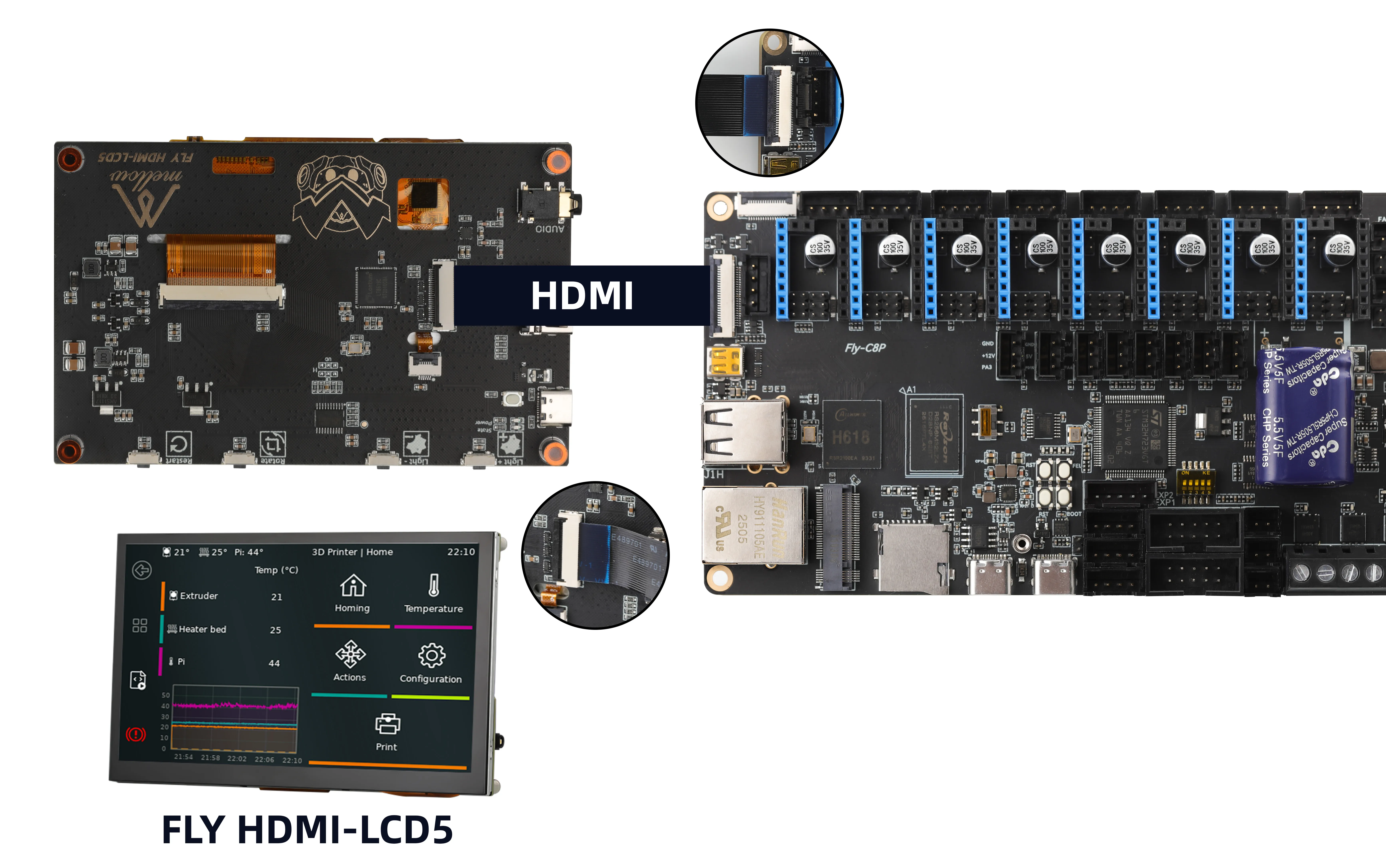

배선 방식 1

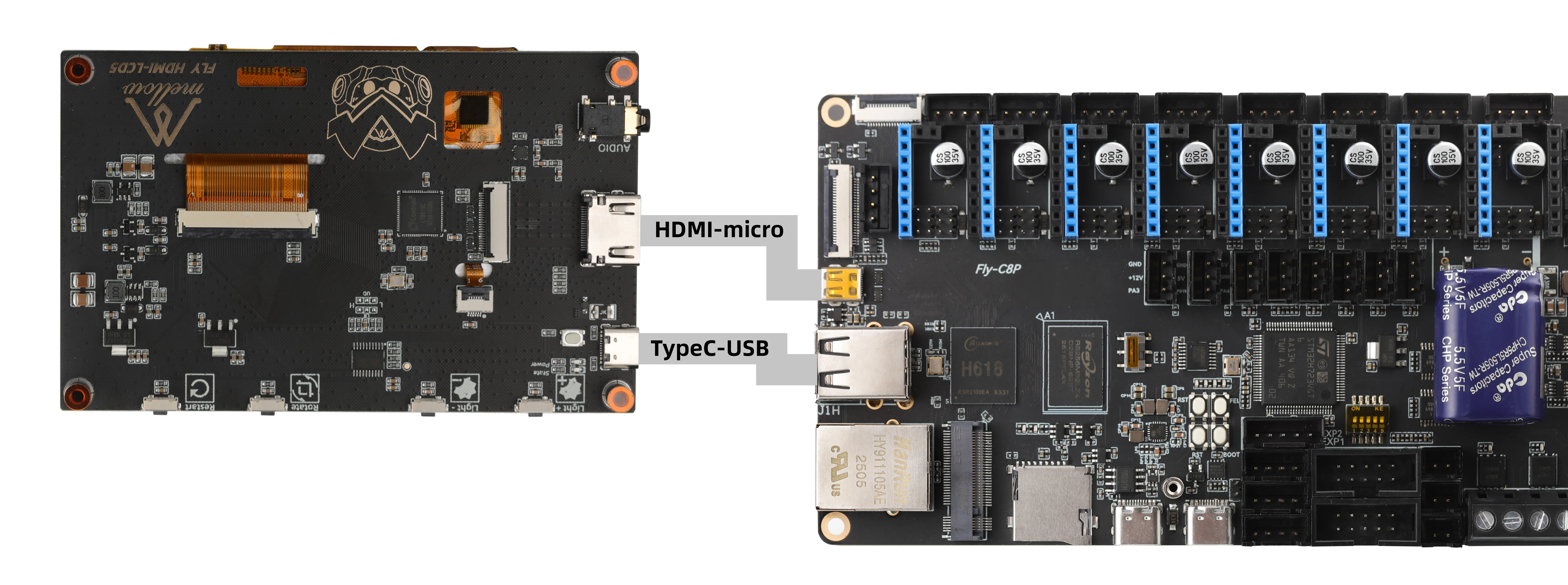

배선 방식 2

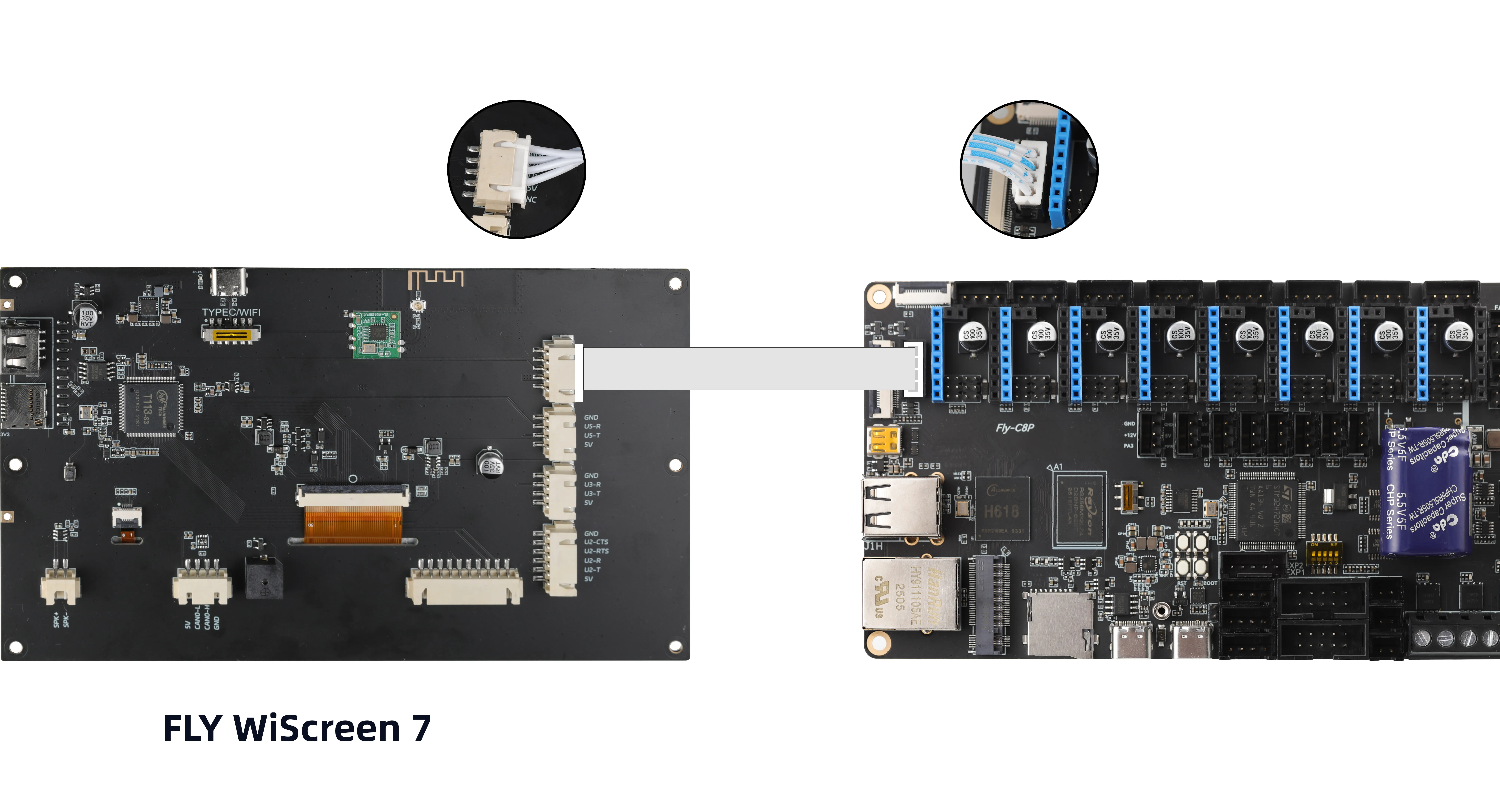

UART(시리얼) 화면 배선

UART(시리얼) 화면 배선

중요 안내

구성 시 주의사항

• 구성 수정 시 mainsail 또는 fluidd 웹 인터페이스 사용을 권장합니다.
• 웹 페이지 번역 기능을 켜지 마세요. 시스템이 정상적으로 부팅되지 않을 수 있습니다.
• 구성 파일에는 한글 또는 특수 문자를 입력하지 마세요.
• 구성 파일을 수정한 후에는 시스템을 재시작해야 적용됩니다.

중요한 경고

• 구성 파일에서 ######### PLEASE DO NOT EDIT THE FOLLOWING ######### 아래의 내용은 수정하지 마세요.

구성 파일 수정 방법

구워넣기(플래싱) 완료 후 구성 파일 수정

• 최초 부팅 시에만 적용되는 구성 항목은, 구워넣기 완료 후 전문 텍스트 편집기로 이동식 디스크 FlyOS-Conf 내의 구성 파일 config.txt를 열어 수정해야 합니다.

시스템 부팅 후 온라인 구성 수정

• 일반 구성 항목은 시스템 웹 구성 페이지에서 수정 가능하며, 재시작 후 적용됩니다.

1. 브라우저에서 장치 IP 주소에 접속합니다. 예: http://192.168.1.2/

fluidd 인터페이스 작업: "숨겨진 파일 및 폴더 필터링" 체크 해제

mainsail 인터페이스 작업: "숨김 파일 표시" 체크

2. 표시된 .flyos-config 폴더로 들어가 sys-config.conf 구성 파일을 찾습니다.

3. sys-config.conf 파일을 편집합니다. 이 파일은 이동식 디스크 FlyOS-Conf 내 config.txt 구성 파일의 심볼릭 링크입니다.

4. 구성 항목을 수정한 후 파일을 저장하고, 시스템을 재시작하여 구성을 적용합니다.

구성 형식 설명

• 구성 파일 형식은 반드시 key=value 형식이어야 합니다. key: value 또는 다른 형식으로 변경하지 마세요.
• 등호(=) 앞뒤로 공백을 추가하지 마세요.

화면 구성

TFT 저항식 화면 구성

• screen= 뒤를 fly-tft-v2-r로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=fly-tft-v2-r

• 동시에 수정해야 합니다.

klipper_screen=1

TFT 정전식 화면 구성

• screen= 뒤를 fly-tft-v2-c로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=fly-tft-v2-c

• 동시에 수정해야 합니다.

klipper_screen=1

HDMI 화면 구성

• screen= 뒤를 hdmi로 수정해야 합니다.
• klipper_screen=0을 klipper_screen=1로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

screen=hdmi

• 동시에 수정해야 합니다.

klipper_screen=1

UART(시리얼) 화면 구성

• moon2uart 뒤의 0을 1로 수정해야 합니다.
• klipper_screen=1을 klipper_screen=0으로 변경해야 합니다.
• 아래는 수정 완료 후의 참고 예시입니다.

moon2uart=1
