메인보드 주의사항

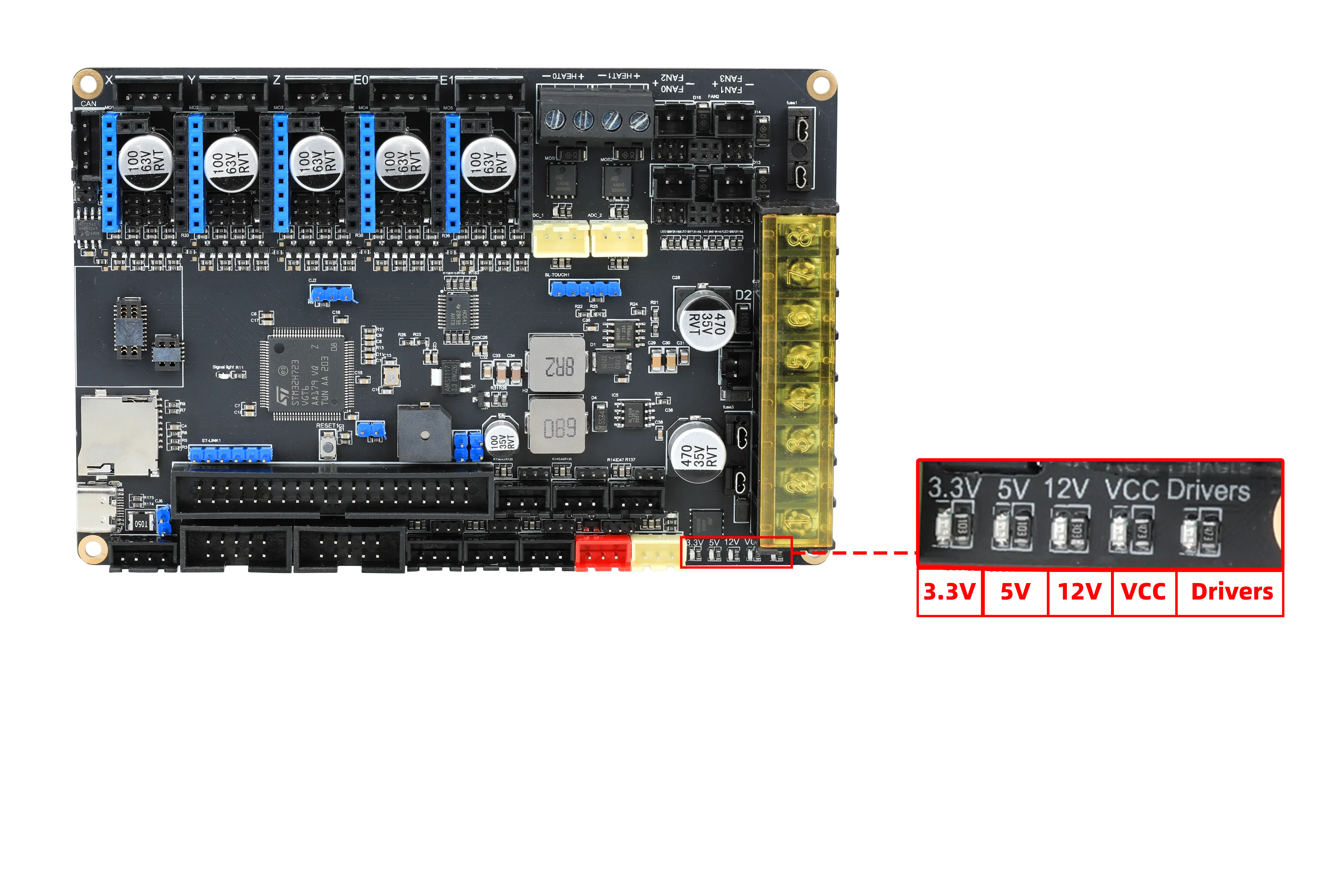

전원 표시등

• TYPE-C로만 전원을 공급하고 다른 메인보드 전원을 연결하지 않았을 때, 최소한 3.3V와 5V 두 개의 LED가 켜져야 합니다.
• 메인보드 전원을 연결한 후에는 3.3V, 5V, 12V 표시등이 켜져야 합니다.
• 드라이브 전원 0-2, 드라이브 전원 3-7, 히트베드 전원을 연결한 후에야 메인보드 왼쪽 하단의 전원 표시등이 정상적으로 켜집니다.

문제 해결

주의사항

• 외부 장치(드라이브, 리미트 스위치, 12864 등)가 전혀 연결되지 않은 상태에서
• TYPE-C로만 전원을 공급하면 최소한 3.3V와 5V 두 개의 LED가 항상 켜져 있어야 합니다.

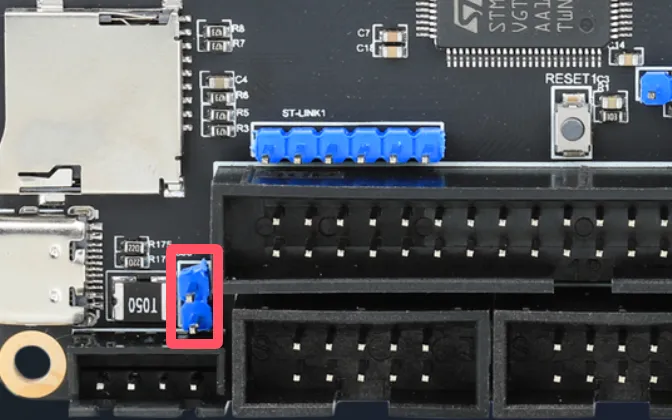

• 3.3V와 5V LED가 켜지지 않으면 메인보드의 5V 점퍼를 확인하세요.
• 점퍼를 교체해도 동일하고 Type-C가 정상적으로 전원을 공급하는지 확인한 후에도 문제가 지속되면 고객 서비스에 문의하여 A/S를 받으세요.
• 3.3V 또는 5V LED 중 하나가 깜빡이면 칩이 단락된 것을 의미하므로 고객 서비스에 문의하여 A/S를 받으세요.


드라이브

• 드라이브 전원으로 48V를 사용할 수 있지만, 모든 드라이브가 48V를 사용해야 합니다.
• 메인보드는 외부 드라이브를 지원합니다. 배선 및 설정 튜토리얼

리미트 포트

• 리미트 포트가 작동하지 않으면 리미트 포트를 교체하거나 드라이브의 무한 리미트 핀을 잘라내세요.


펌웨어 플래싱

• 메인보드는 TF 카드를 사용하여 펌웨어를 플래싱합니다.
• 이전 튜토리얼 문제로 인해 DFU를 사용하여 플래싱한 경우, 펌웨어를 업데이트하려면 BL을 다시 플래시하세요
