Введение в материнскую плату FLY-D8-Pro

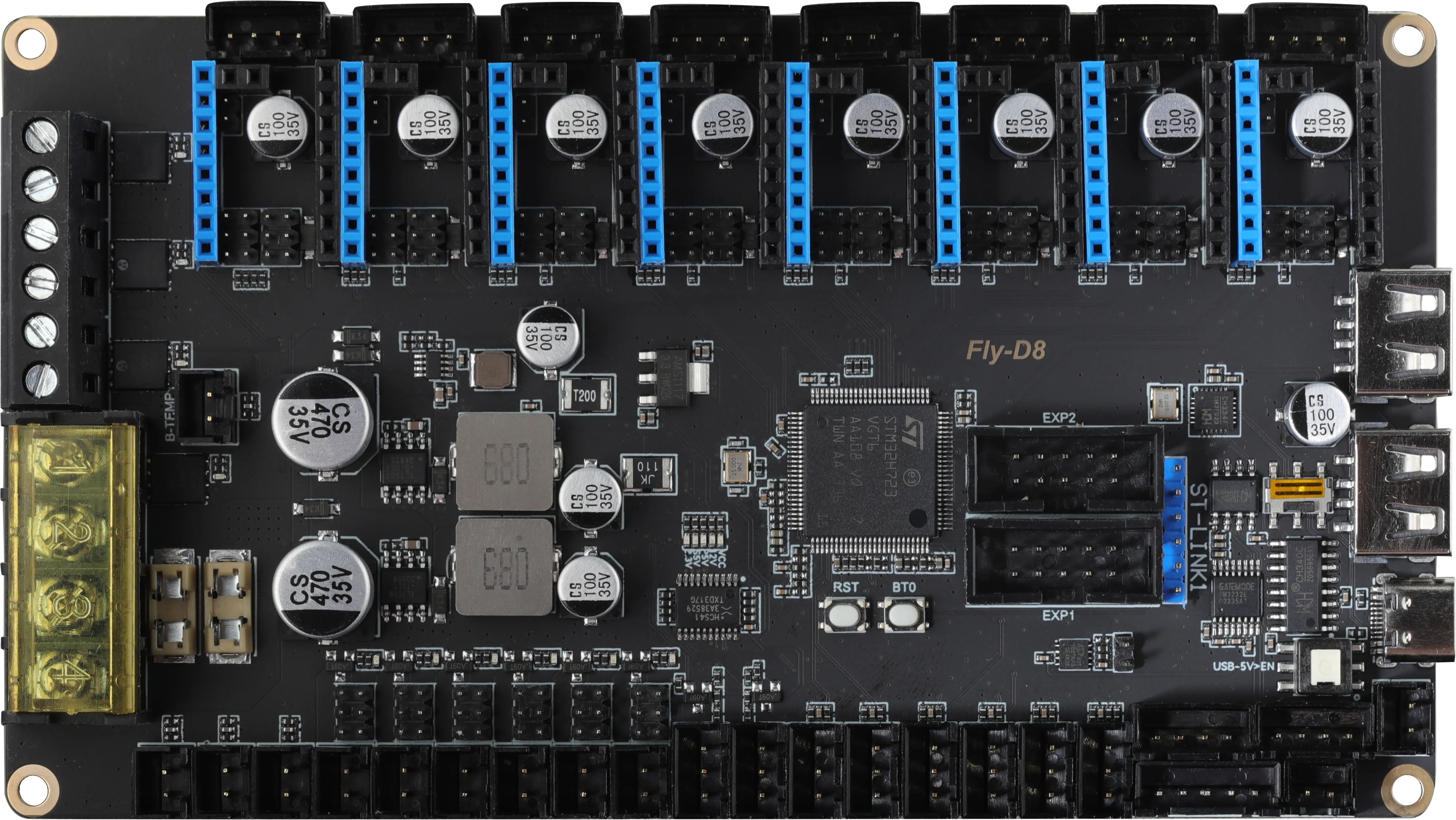

Mellow Fly-D8-Pro — это высокопроизводительная материнская плата для управления 3D-принтерами, разработанная командой Fly3D компании Guangzhou Meilun Electronic Technology Co., Ltd. Она поддерживает до 8 драйверов шаговых двигателей.

Loading...

Особенности продукта

• Питание 5V для интерфейсов, таких как концевые выключатели, изолировано и защищено. Без подключения основного источника питания POWER напряжение не подается.
• Используется 32-битный микроконтроллер STM32H723 серии ARM Cortex-M7 с тактовой частотой 550 МГц.
• Поддержка шины CAN и подключения RS232 для более стабильной передачи данных, меньшей задержки и надежного соединения.
• На плате предусмотрены кнопки BOOT и RESET, позволяющие пользователю переходить в режим DFU через USB для обновления прошивки.
• Разъем питания имеет защиту от обратной полярности, предотвращающую повреждение платы при неправильном подключении проводов питания во время самостоятельной сборки.
• Предоставлены два интерфейса USB 2.0, расширяющие возможности подключения. Один из интерфейсов USB может быть переключен с помощью переключателя на RS232 для адаптации к различным устройствам.

Ключевые особенности

• Производительность ядра: Используется чип STM32H723 с 32-битным ядром ARM Cortex-M7, тактовая частота 550 МГц, высокая вычислительная мощность.
• Богатый набор интерфейсов: Поддержка 8 драйверов двигателей, 6 концевых выключателей, 4 нагревателей и термопар, 2 RGB-лент, высокая расширяемость.
• Надежное соединение: Поддержка шины CAN и связи RS232, стабильная передача данных, низкая задержка.
• Защита безопасности:
  • Защита от обратной полярности на входе питания.
  • Питание 5V для интерфейсов, таких как концевые выключатели, изолировано; напряжение не подается без подключения основного источника питания, что предотвращает повреждение из-за ошибок.
• Удобство отладки: Встроенные кнопки BOOT и RESET позволяют легко перейти в режим DFU через USB для прошивки.
• Двойной USB: Предоставлены два интерфейса USB 2.0, один из которых может быть переключен физическим переключателем на RS232 для подключения различных внешних устройств.

Технические характеристики

Параметр	Описание
Микроконтроллер	STM32H723 (ARM Cortex-M7 @ 550 МГц)
Поддерживаемое ПО	Marlin 2.0 / Klipper
Поддержка драйверов	8 каналов, совместимость с A4988, LV8729, DRV8225, TMC2208/2209/5160 (UART/SPI) и др.
Интерфейсы дисплея	Сенсорный экран с последовательным интерфейсом, mini12864 LCD, 12864 LCD, 2004 LCD, FLY 4.3/7.0 V1
Поддержка датчиков	Датчики автоматического выравнивания: BLTouch, PL08N, Klicky, Voron Tap и др.
Входное напряжение	DC 12V или 24V
Датчики температуры	4 независимых интерфейса для термопар
Выходы нагрева	4 канала (1 для нагреваемого стола + 3 для нагревателей экструдеров)
Другие интерфейсы	6 интерфейсов концевых выключателей, 2 интерфейса RGB, интерфейс шины CAN, переключаемый интерфейс USB/RS232

Интерфейсы и подключения

• Питание: Используется разъем с защитой от обратной полярности, поддерживает вход 12V/24V.
• Драйверы двигателей: 8 независимых слотов для драйверов, поддерживают различные модули драйверов шаговых двигателей.
• Связь: Поддержка USB, CAN и RS232, гибкая конфигурация в зависимости от потребностей.

Важные замечания

Выходной порт	Максимальный ток при питании 24V	Максимальный ток при питании 12V
Порт нагреваемого стола	10A	5A
Порт нагревателя	6A	3A
Порт вентилятора	1A	0.5A

• Убедитесь, что напряжение и ток питания соответствуют указанным выше требованиям, чтобы избежать перегрузки.
• Перед подключением питания еще раз проверьте полярность, чтобы предотвратить обратное подключение.
