Введение в материнскую плату FLY-DP5

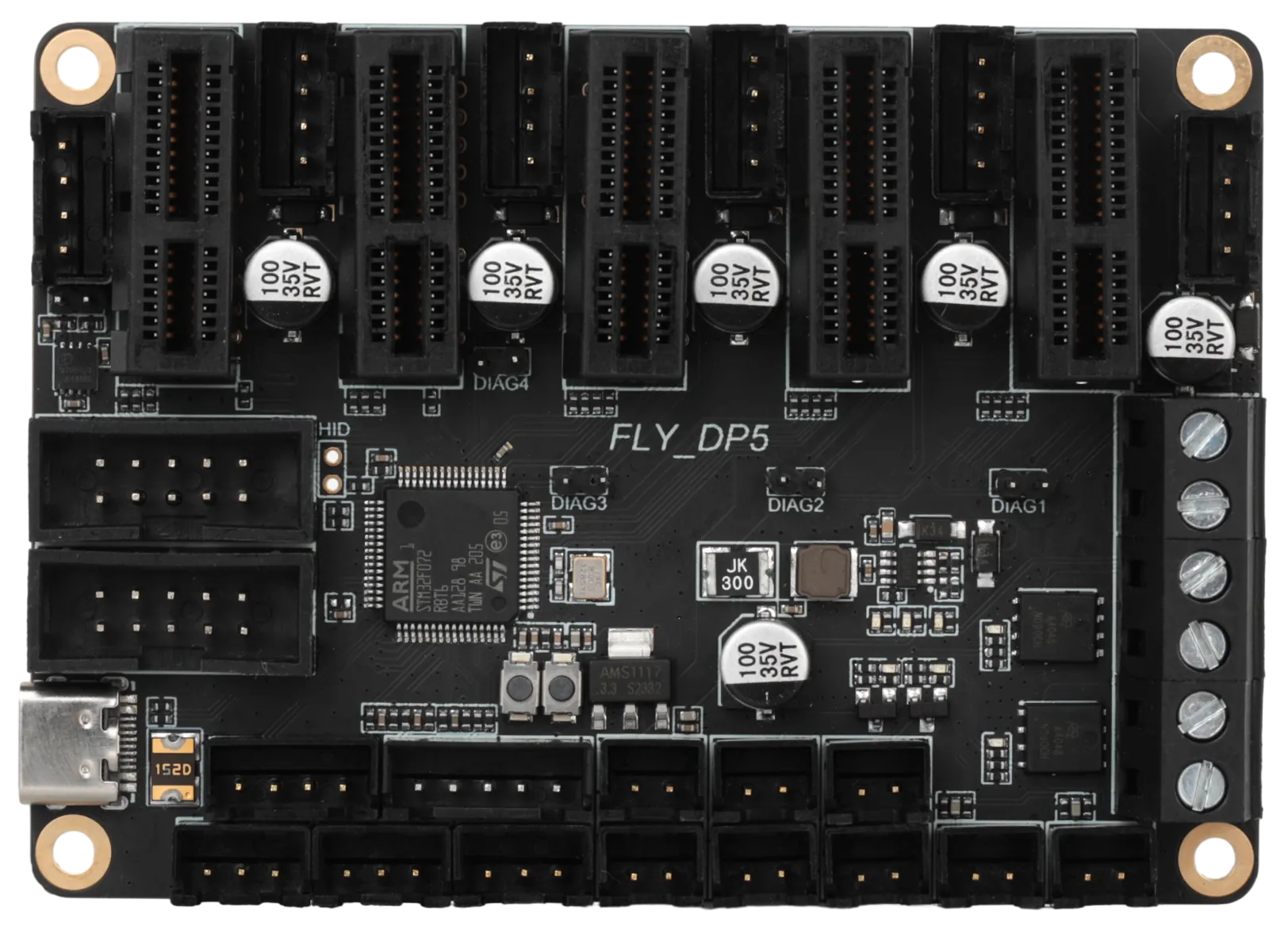

Mellow Fly-DP5 — это высокопроизводительная материнская плата для 3D-принтеров, разработанная командой Fly3D компании Guangzhou Meilun Electronic Technology Co., Ltd. Она поддерживает до 5 шаговых двигателей.
Loading...
Важное примечание
- Поддержка прошивки: Данная материнская плата поддерживает прошивки Klipper и Marlin. При использовании прошивки Klipper требуется подключение к одноплатному компьютеру.
- Питание: Плата DP5 НЕ поддерживает обратное питание одноплатного компьютера через интерфейсы.
Особенности продукта
- Основной чип: Используется чип STM32F072RBT6 на базе 32-битной архитектуры ARM Cortex-M0+ с тактовой частотой 48 МГц.
- Шина связи: Поддерживает подключение по шине CAN, что обеспечивает стабильную передачу данных, низкую задержку и надежное соединение.
- Совместимость драйверов: Поддерживает TP5160, TP22209 и TP2240.
- Интеллектуальные ограничители: На плате имеются функциональные контакты DIAG, позволяющие легко реализовать датчик возврата в исходное положение без физических концевых выключателей с помощью перемычек.
- Богатый набор интерфейсов: Предоставляет различные интерфейсы для расширения, такие как BLTouch (сервопривод и датчик), UART, 12864 LCD-дисплей и другие.
- Гибкое питание: Поддерживает входное напряжение постоянного тока 12-24 В, обеспечивая стабильное питание и устраняя необходимость в дополнительных понижающих модулях.
Параметры продукта
- Основной MCU: STM32F072RBT6
- Поддерживаемые прошивки: Klipper, Marlin
- Входное напряжение: DC 12-24 В
- Режим интерфейса драйвера: SPI, UART, STEP/DIR
- Совместимые драйверы: TP5160, TP22209 и TP2240
- Датчик температуры: 2 интерфейса для термисторов NTC 100K
- Выход нагрева: 2 интерфейса управления MOS, поддерживающие нагревательные элементы с большим током.
- Интерфейсы вентиляторов:
- 2 интерфейса для двухпроводных управляемых вентиляторов.
- 2 интерфейса для параллельного подключения вентиляторов.
- 2 интерфейса для постоянно включенных вентиляторов.
- Поддерживаемые типы конструкций: Декартовые, Delta, Kossel, Ultimaker, CoreXY и другие.
Loading...
Электрические характеристики (максимальный постоянный ток)
| Выходной порт | Максимальный ток при питании 24 В | Максимальный ток при питании 12 В |
|---|---|---|
| Порт нагревательного элемента | 6A | 3A |
| Порт вентилятора | 1A | 0.5A |
- Убедитесь, что напряжение и ток питания соответствуют указанным требованиям, чтобы избежать перегрузки.
- Перед подключением питания еще раз проверьте полярность, чтобы предотвратить обратное подключение.
