Прошивка BL

Совет
  • Обратите внимание, что с завода уже предварительно прошит bootloader, повторная прошивка не требуется.

Вход в режим записи​

Совет

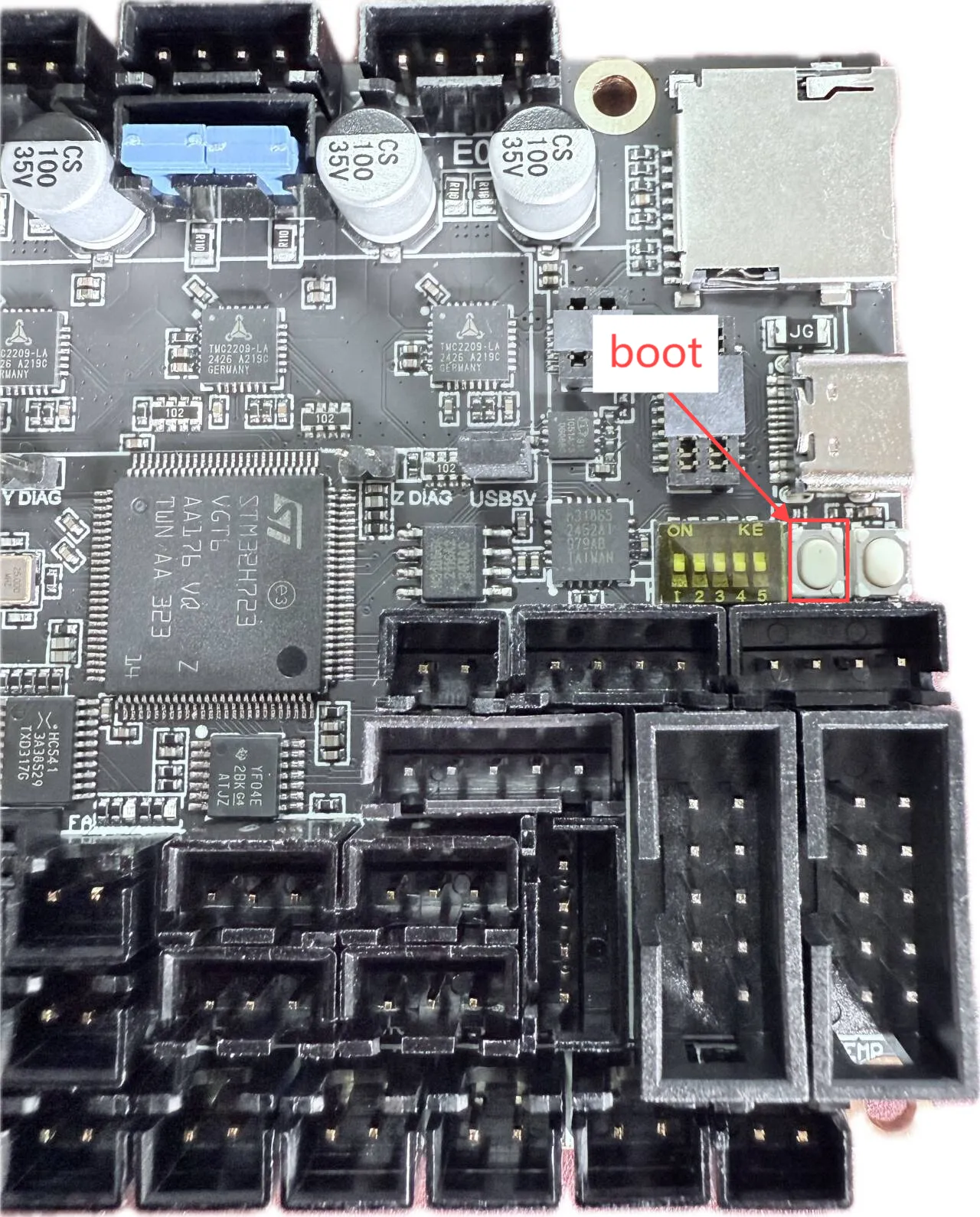

Справа находится кнопка BOOT, слева — кнопка RESET.

  • Существует два способа входа в режим записи
  • Первый: при полном отключении питания платы инструмента, удерживайте кнопку BOOT и подключите один конец кабеля TYPE-C с передачей данных к основной плате, а другой — к вашему устройству.
  • Второй: после подключения одного конца кабеля TYPE-C с передачей данных к основной плате, а другого — к вашему устройству, удерживайте кнопку BOOT, затем нажмите кнопку RST, отпустите кнопку RST и, наконец, отпустите кнопку BOOT.
    Loading...

Запись прошивки​

  • прошивка Katapult для E3-PRO-Ultra
  • Вы можете получить прошивку по следующей ссылке:
Обратите внимание

После загрузки архива его необходимо распаковать перед использованием

  • Или загрузите полный репозиторий через git (убедитесь, что хост-машина имеет доступ в интернет):

  • Использование в обычной системе

    cd && git clone https://cnb.cool/3dmellow/FLY-Firmware.git

  • Использование на FLY-хосте

    git clone https://cnb.cool/3dmellow/FLY-Firmware.git /data/FLY-Firmware
    ln -s /data/FLY-Firmware /root/FLY-Firmware

  • Если пакет прошивки уже был загружен, рекомендуется обновить его до последней версии перед продолжением:

    cd ~/FLY-Firmware && git pull
  • Предыдущий репозиторий больше не поддерживается, для удаления выполните
    rm -rf ~/FLY_Katapult /root/FLY_Katapult
  • Расположение прошивки:
FLY-Firmware/MainBoard/E3
Предупреждение

Для успешной прошивки STM32 просим обратить внимание на следующее:

  • USB-порты некоторых компьютеров могут быть нестабильными из-за проблем с драйверами или совместимостью сигнала. Рекомендуется попробовать подключиться к другому USB-порту.
  • Если смена порта не помогла, эффективным решением является подключение через внешний USB-хаб — это часто улучшает совместимость.
  • Если программатор выдает ошибку, как показано ниже, попробуйте в первую очередь использовать хаб. Если проблема не исчезнет, проверьте оборудование или используйте верхний компьютер (host) для прошивки.
    Loading...
  1. Инструмент для прошивки Ссылка на скачивание
  2. Необходимо скачать SetupSTM32CubeProgrammer и STM32 DFU драйвер
  3. Скачайте прошивку в любую папку на компьютере
  4. Подключите материнскую плату к компьютеру с помощью кабеля Type-C. Убедитесь, что она находится в режиме прошивки dfu.
  5. В STM32CubeProgrammer выберите режим USB, обновите список и подключитесь.
    Loading...
  6. Если не появилось окно с ошибкой, подключение успешно.
    Loading...
  7. Нажмите на значок загрузки слева и отметьте следующие пункты.
    Loading...
  8. Нажмите на Browse (обозначено стрелкой), затем выберите прошивку, которую хотите загрузить.
    Loading...
  9. В поле Start address введите 0x08000000.
    • Обратите внимание: если прошивка в формате HEX, пропустите этот шаг!!
    Loading...
  10. Нажмите Start automatic mode внизу, чтобы начать прошивку.
    Loading...
  11. Появление следующего сообщения означает, что прошивка завершена.
    Loading...
Совет

После завершения записи необходимо полностью отключить питание основной платы.
