Важные моменты по материнской плате

Индикаторы питания

• При питании только через TYPE-C без подключения других источников питания к плате должны гореть как минимум два светодиода: 3.3V и 5V.
• После подключения основного питания к материнской плате должны гореть светодиоды 3.3V, 5V и 12V.
• Индикаторы питания в левом нижнем углу платы будут нормально гореть только после подключения питания драйверов 0-2, питания драйверов 3-7 и питания нагреваемого стола.

Устранение неполадок

Важно

• При отсутствии любых внешних устройств (драйверов, концевиков, дисплея 12864 и т.д.)
• При питании только через TYPE-C должны постоянно гореть как минимум два светодиода: 3.3V и 5V.

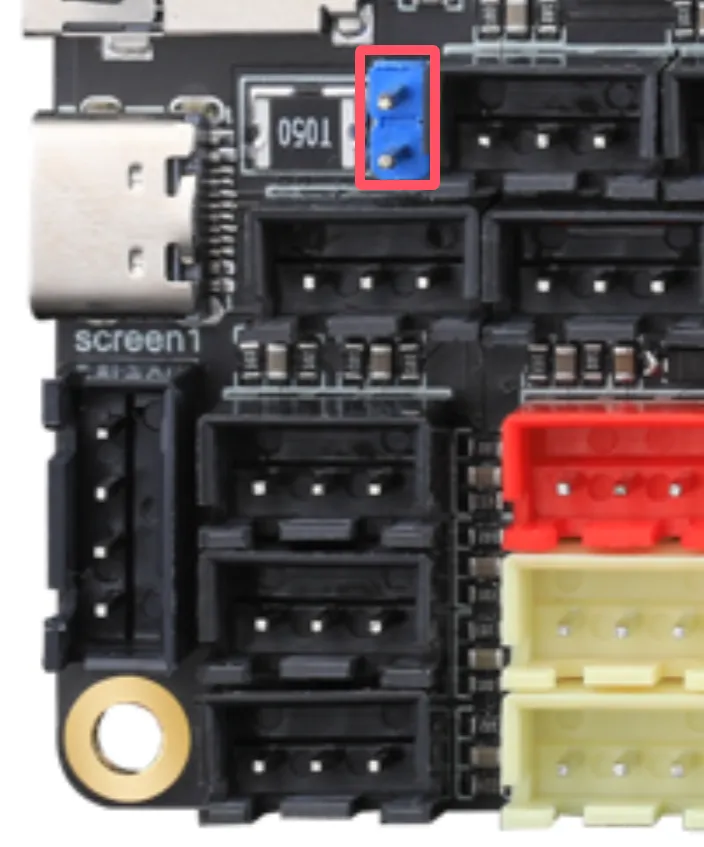

• Если не горят 3.3V и 5V, проверьте перемычку 5V на материнской плате.
• Если после замены перемычки ситуация не изменилась и вы уверены, что Type-C подает нормальное питание, обратитесь в службу поддержки.
• Если один из светодиодов 3.3V, 5V или 12V мигает, это указывает на короткое замыкание в микросхеме. Обратитесь в службу поддержки.


Драйверы

• Обратите внимание на питание драйверов. Оно разделено на две линии: первая питает драйверы 3-7, вторая — драйверы 0-2.
• Плата поддерживает внешние драйверы. Инструкция по подключению и настройке

Порты концевиков

• Все порты драйверов, кроме последнего (Drive7), имеют прямую связь с портами концевиков через перемычку "без концевика".
• Если порт концевика не работает, попробуйте использовать другой порт или откусите ножку "без концевика" на драйвере.


Термисторы

• Порты термисторов на материнской плате поддерживают:
  • Термисторы NTC
  • Термисторы PT1000
