Введение

1. Описание продукта

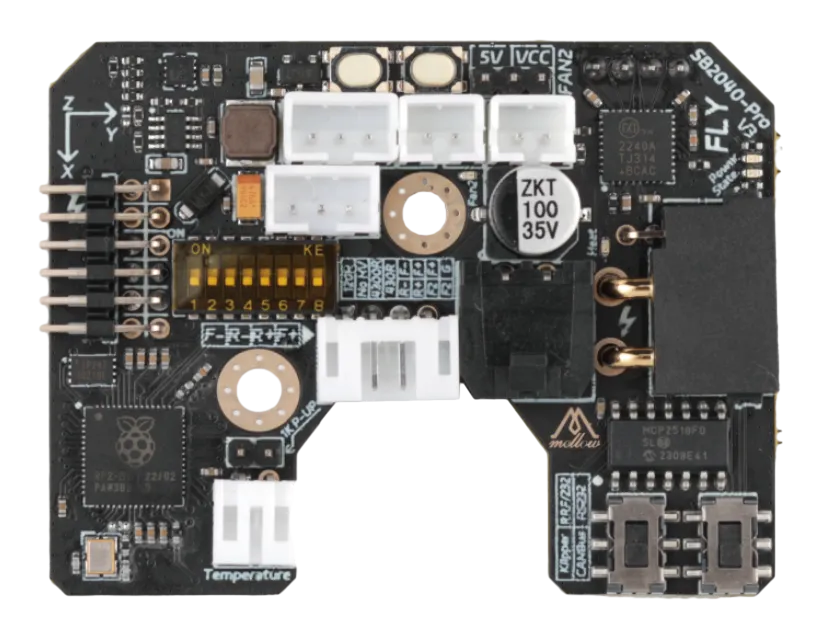

FLY SB2040 PRO V3 — это инструментальная плата, разработанная компанией Guangzhou Magnesium Lun Electronic Technology Co., Ltd. для печатающей головки VORON Stealthburner. Использование этой платы позволяет заменить сложную проводку между основной платой и печатающей головкой всего четырьмя проводами, оптимизируя компоновку. SB2040 подходит для stealthburner и afterburner. Это инструментальная плата, которая интегрирует CAN-трансивер, RS232-трансивер, USB-порт, драйвер TMC2240, акселерометр LIS2DW, три управляемых вентилятора и другие функции. Данная плата совместима с прошивками Klipper и RRF.

1.1 Особенности продукта

• Предусмотрена кнопка Boot, позволяющая пользователю перейти в режим Boot через Type-C для обновления прошивки.
• Поддержка прошивок Klipper и RRF.
• Поддержка режимов CAN, RS232 и RRF CAN.
• В режиме RS232 обеспечивается более высокая скорость передачи данных и повышенная стабильность. В режиме CAN поддерживается расширение CAN, предусмотрен разъем для расширения CAN.
• Поддержка датчиков температуры: на плате установлена микросхема MAX31865, совместимая с датчиками температуры PT100 и PT1000.
• На плате установлены акселерометр LIS2DW и датчик LDC1612.
• Предусмотрен разъем RGB, на плате установлен драйвер 2240, поддерживаются различные датчики выравнивания, такие как klicky, Voron Tap, PL08n и другие.
• Поддерживается входное напряжение 12-24 В, ток до 15 А, увеличен порт нагревателя с номинальным током 10 А.

1.2 Новые функции

• Поддержка переключения между режимами Klipper CAN, RS232 и RRF CAN.
• Добавлен режим RS232 с более высокой скоростью передачи данных, повышенной стабильностью и более простым использованием при отладке.
• Добавлен режим RRF CAN, позволяющий переключить плату в режим инструментальной платы RRF, что повышает универсальность.
• Добавлен разъем для расширения CAN, упрощающий подключение CAN-устройств.
• Добавлен переключатель для терминального резистора: резистор 120 Ом можно выбрать с помощью переключателя, без необходимости использования перемычек.
• Добавлен кабель питания/сигнала длиной 1 метр, выполненный по витой паре для повышения помехозащищенности.

1.3 Параметры продукта

• MCU: Raspberry Pi RP2040, двухъядерный ARM Cortex-M0+ @133 МГц.
• Разъемы подключения: XT30 (2+2), поддерживают ток до 15 А, пиковый ток 30 А.
• Прошивка: Reprap/Klipper.
• Входное напряжение: постоянный ток 12–24 В.
• Логическое напряжение: постоянный ток 3,3 В.
• Датчики на плате: LIS2DW и опционально LDC1612 и MAX31865.
• Разъем нагревателя: нагреватель (HEAT0).
• Разъемы расширения: RGB, EndStop, PT100/PT1000, XH2.54-2P CAN.
• Разъемы вентиляторов: один для DC-вентилятора, два для DC- или PWM-вентиляторов.
• Драйвер двигателя: на плате установлен TMC2240.
• Датчики температуры: один для 100K NTC или PT1000 (TH0), один опциональный для PT100/PT1000.

4. Классификация продуктов

Ссылка на руководство по RRF: RRF

SB2040	V3	Plus V3	Max V3	Pro V3	Pro Plus V3	Pro Max V3
Драйвер
Klipper CANBus	✅	✅	✅	✅	✅	✅
Klipper RS232	✅	✅	✅	✅	✅	✅
RRF CANBus	❌	❌	✅	❌	❌	✅
LIS2DW	✅	✅	✅	✅	✅	✅
MAX31865	❌	✅	✅	❌	✅	✅
LDC1612	❌	❌	✅	❌	❌	✅

Важные замечания по продукту

Выходной порт	Максимальный ток при питании 24 В	Максимальный ток при питании 12 В
Порт нагревателя	5 А	2,5 А
Порт вентилятора	1 А	0,5 А
