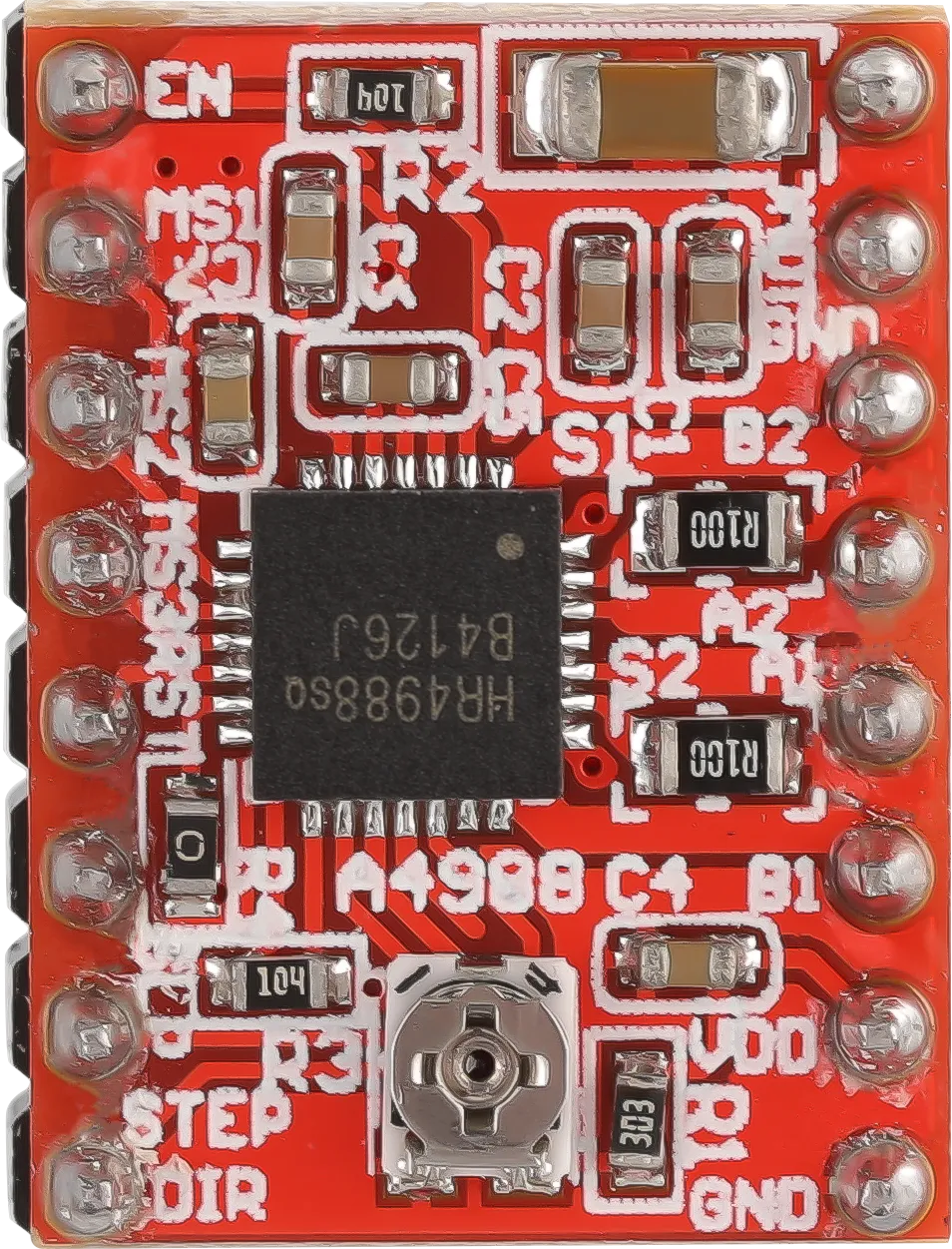

A4988

Loading...

基本参数

• 适用于 : Marlin/Klipper/RRF 固件
• 过热关机保护
• 接地短路保护
• 加载短路保护

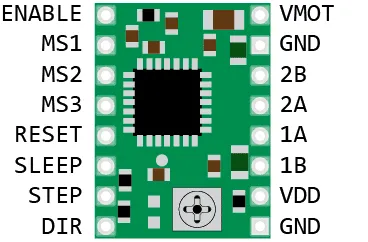

引脚分布

Loading...

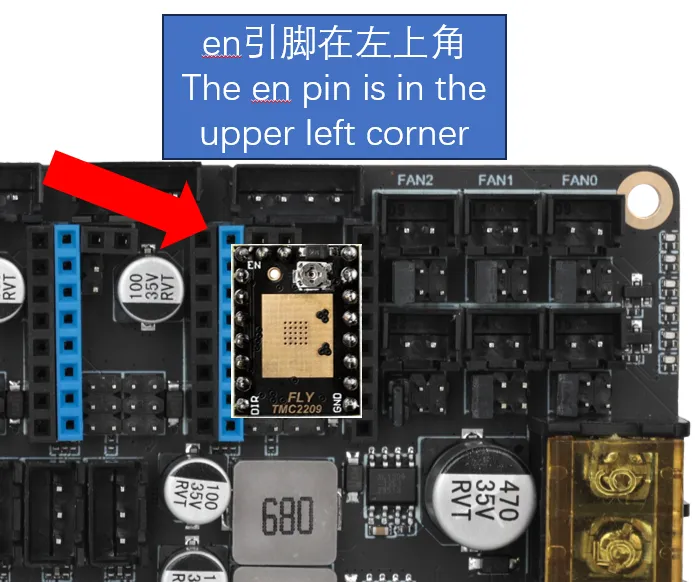

安装FLY主板

• 请注意需要EN对准左上角安装
• FLY的DP5、PRO X10、MMU只能使用TP驱动
  Loading...

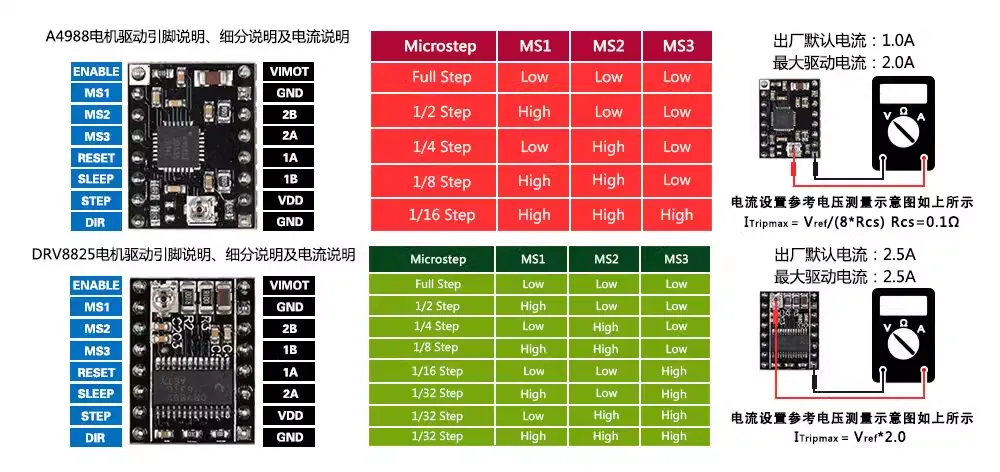

驱动电流调整与细分说明

• 驱动电流调整说明
  Loading...

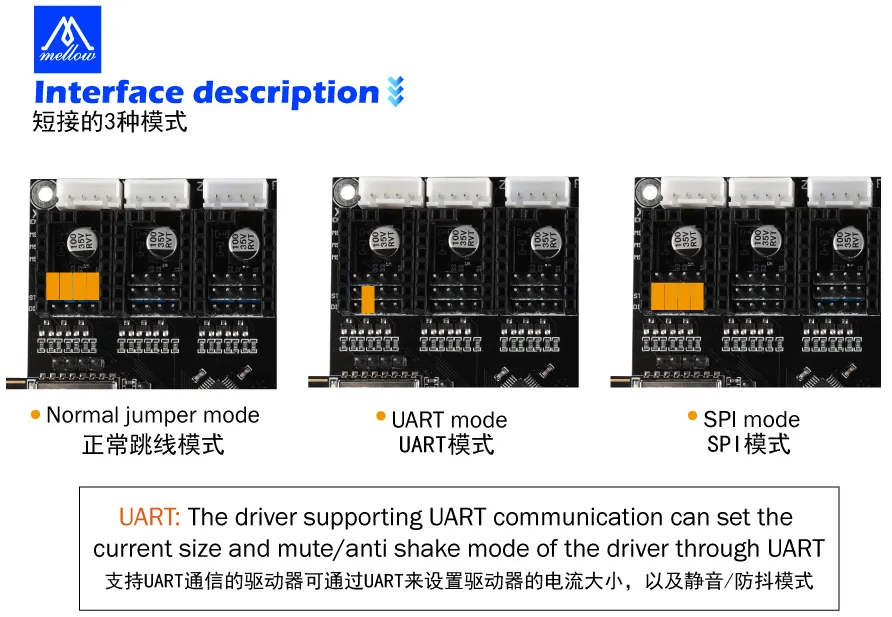

• 4988使用正常跳线帽模式,支持接满四个跳线后配置16细分即可
  Loading...

Klipper参考配置

• 4988无需配置驱动比如[tmc5160 stepper_x] 或者[tmc2209 stepper_x] 等,它是不需要的,配置后无法正常使用

• 将microsteps:设置成16

• enable_pin 需要添加 !：A4988 的使能脚为低电平有效，配置时必须加 ! 前缀取反，例如 enable_pin: !gpio1，否则电机将无法锁定。

  Loading...
