Instructions d'utilisation du FLY

Remarques importantes :

• Assurez-vous que l'ordinateur hôte est hors tension avant d'installer la carte d'extension.
• Évitez d'utiliser la carte d'extension dans un environnement humide ou poussiéreux.
• Lors de l'installation de l'écran, ne branchez ou débranchez pas sous tension, et faites attention à l'orientation du câble de l'écran pour éviter tout dommage.
• Lors de l'installation du ventilateur, vérifiez les spécifications de courant et de tension du ventilateur pour éviter tout dommage.
• Le FLY ne peut utiliser que l'interface RS232 centrale, les ports FAN et l'interface écran FPC !!!
• Les modèles compatibles avec G2T sur le FLY sont PI V2, C8, PRO X10.
• Les séries Gemini et PI V1 ne sont pas compatibles.

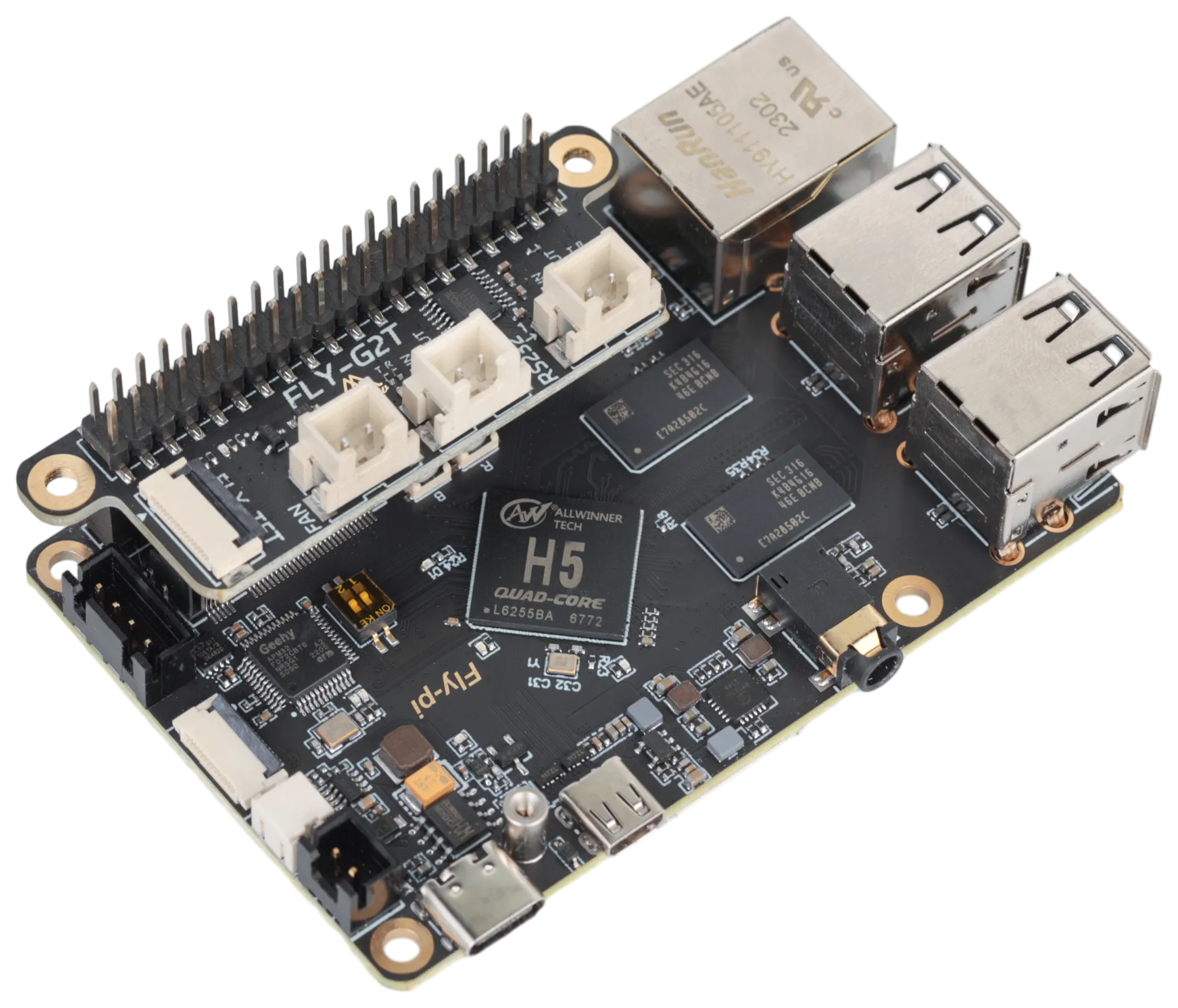

Installation du G2T

• Référence ci-dessous
  Loading...

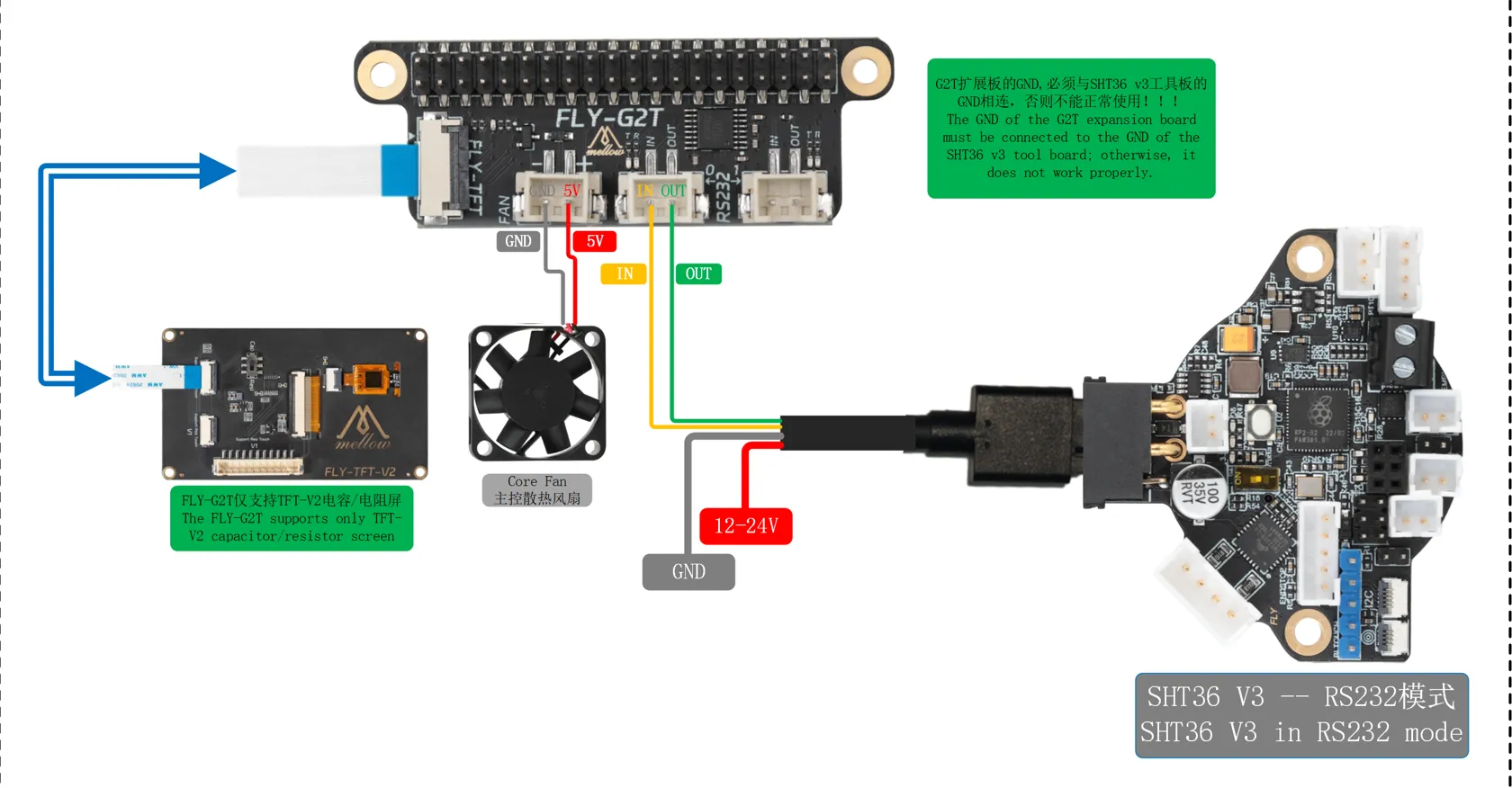

• Schéma de câblage de référence
  Loading...

Méthode d'utilisation du RS232 intégré pour connecter la carte outil

• Après avoir flashé le dernier système sur le FLY, accédez à IP de l'hôte +:9999.

• Le FLY ne peut utiliser que l'interface RS232 centrale, les ports FAN et l'interface écran FPC !!!

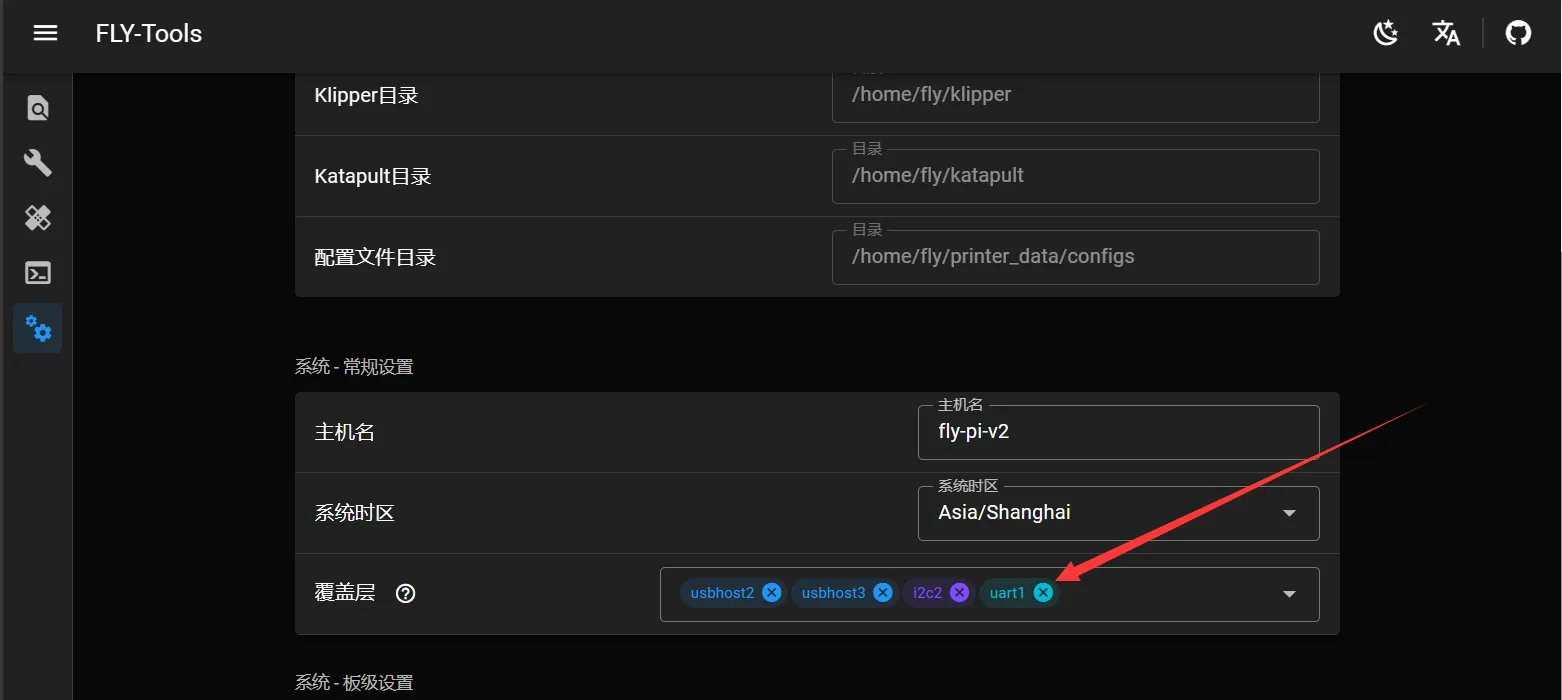

• Dans les paramètres système, trouvez UART1, sauvegardez et redémarrez.

  Loading...

• Configuration de référence ci-dessous

  [mcu]
  serial: /dev/ttyS1
  baud: 250000
  restart_method:command

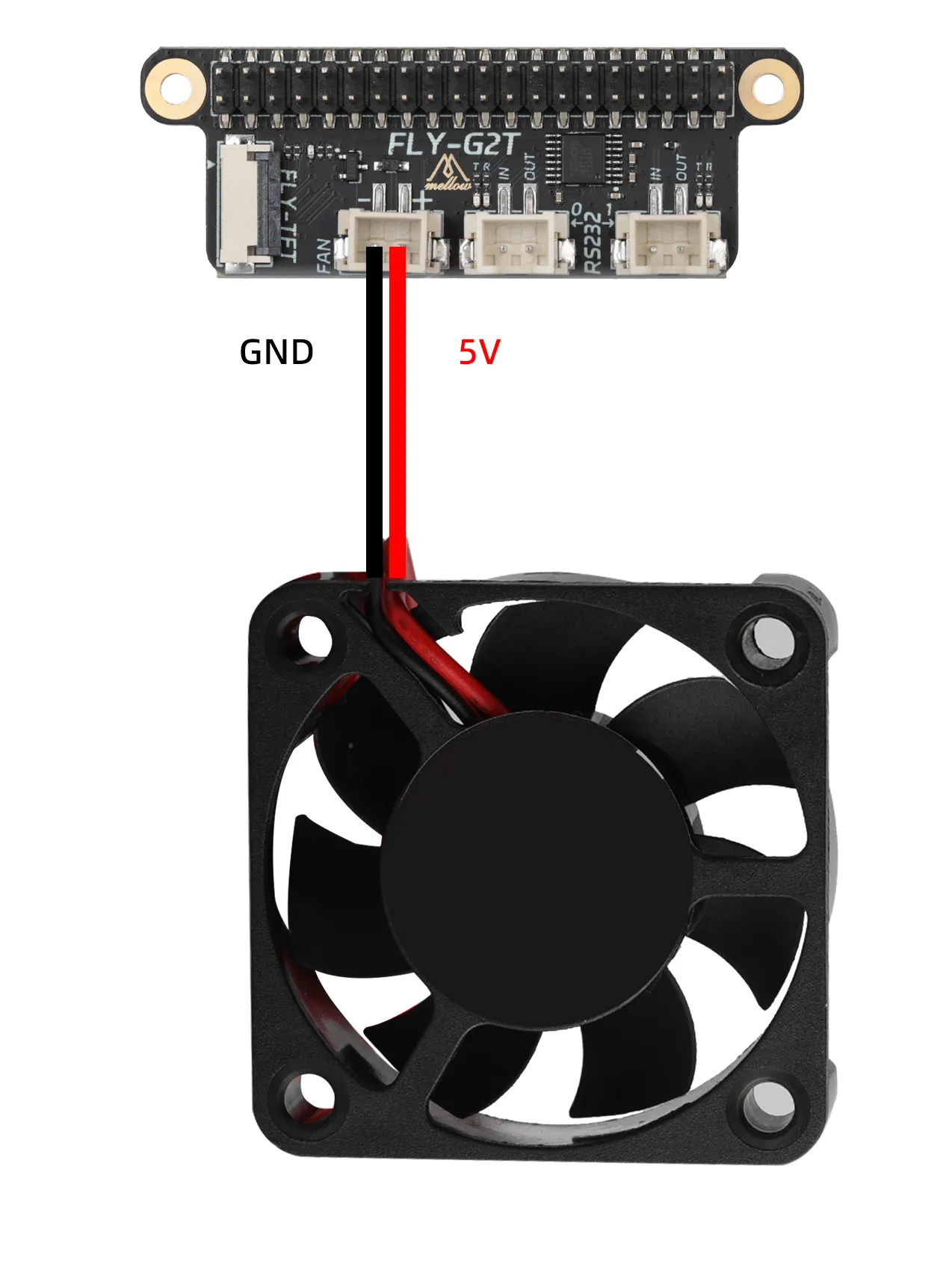

Utilisation du ventilateur 5V intégré

Loading...

[mcu host]
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY Pi]
sensor_type: temperature_host

[temperature_fan core_fan]      # Ventilateur de refroidissement de l'hôte
pin: host:gpiochip1/gpio102     # Broche du ventilateur de l'hôte
max_power: 1.0
sensor_type: temperature_host   # Défini sur la température du processeur hôte
control:watermark               # Mode de contrôle
target_temp: 48                 # Température de démarrage du ventilateur de l'hôte
min_temp: 0                     # Température minimale, une erreur sera signalée en dessous
max_temp: 90                    # Température maximale, une erreur sera signalée au-dessus
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8                  # Vitesse maximale, 80 % de la puissance maximale
min_speed: 0.3                  # Vitesse minimale, 30 % de la puissance maximale

Utilisation de l'écran

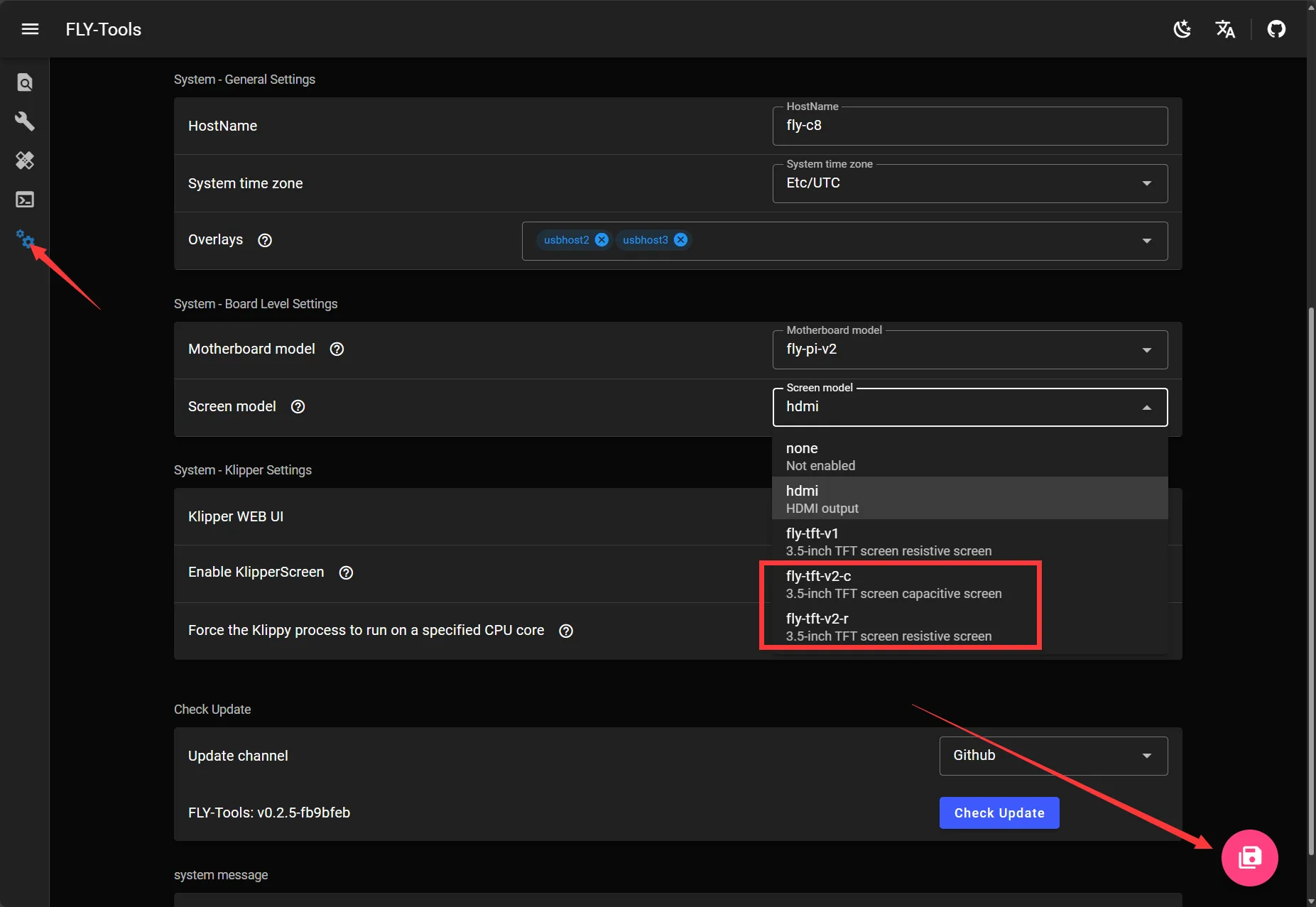

• Après avoir flashé le dernier système sur le FLY, accédez à IP de l'hôte +:9999.
  • fly-tft-v2-c pour écran TFT capacitif de 3,5 pouces
  • fly-tft-v2-r pour écran TFT résistif de 3,5 pouces
    Loading...

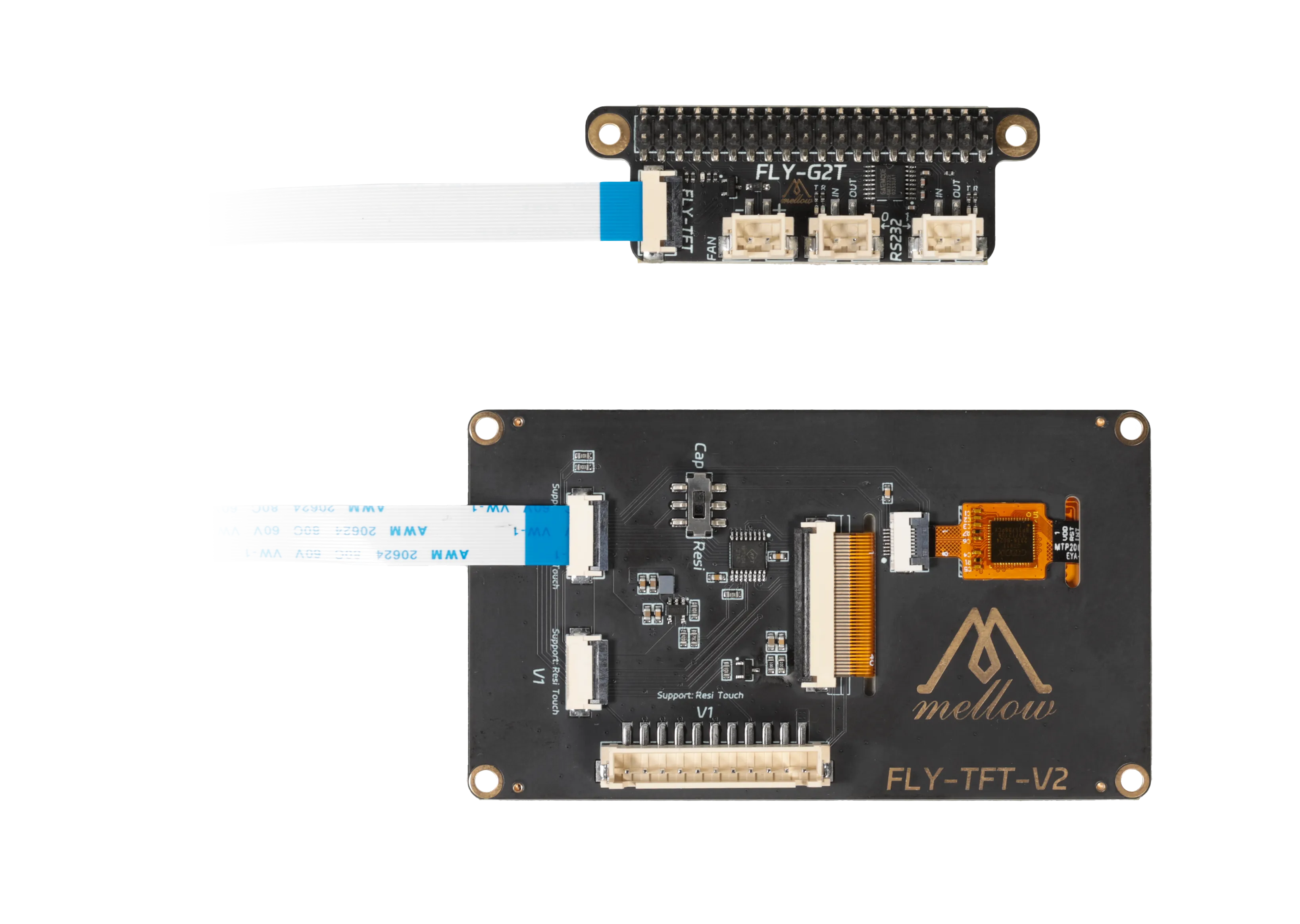

Installation de l'écran

Loading...

Téléchargement de modèles

• Cliquez sur le lien de téléchargement ci-dessous
• Loading...
