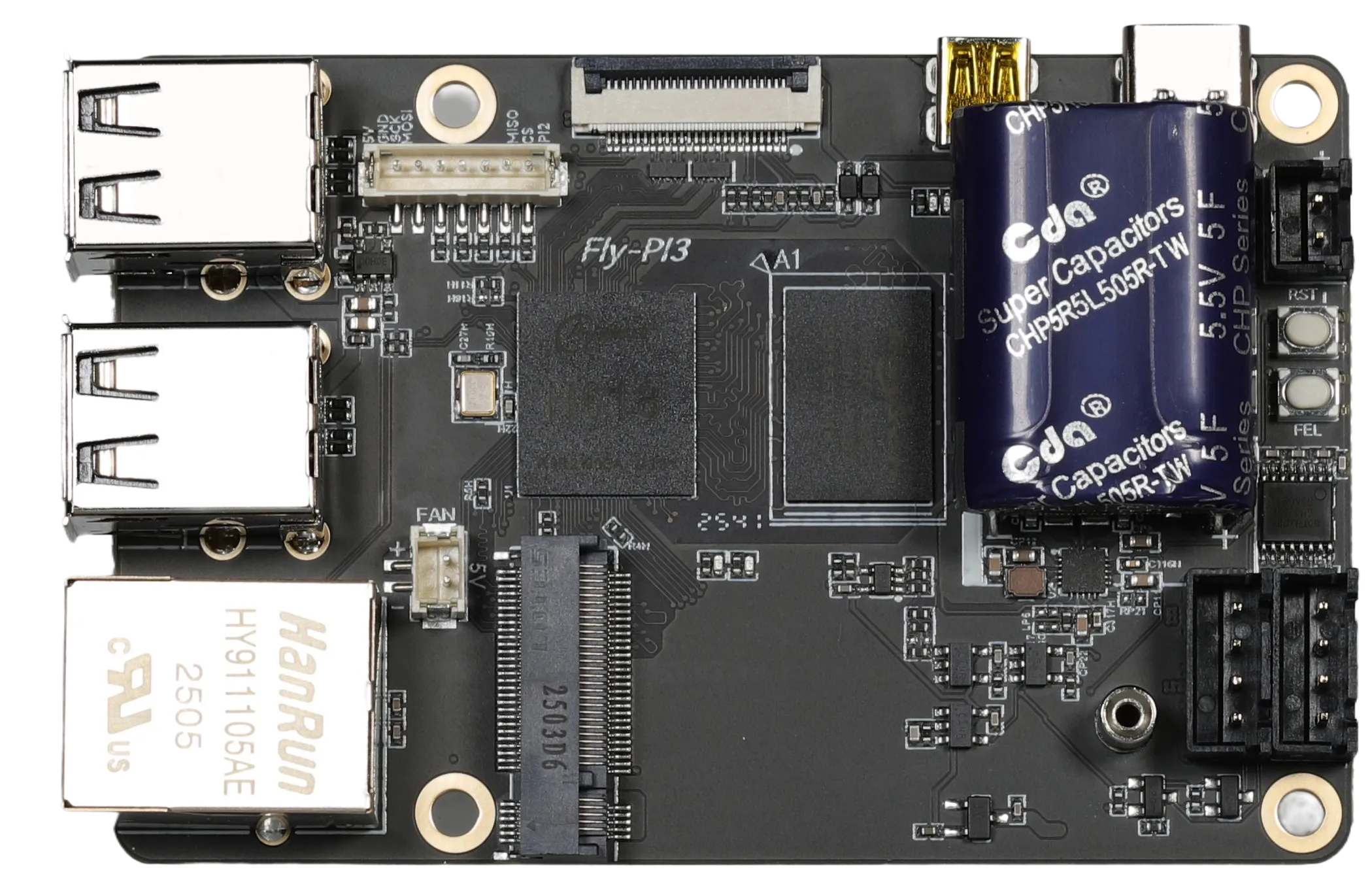

FLY-Pi V3 - Ordinateur de contrôle

Le FLY-Pi V3 est un ordinateur de contrôle de taille standard, compatible en forme avec le Raspberry Pi, conçu pour fournir un cœur de calcul stable et puissant pour l'impression 3D de niveau professionnel. Non seulement il remplace parfaitement le Raspberry Pi, mais grâce à son système Klipper profondément optimisé, ses interfaces de niveau industriel et sa solution de stockage extensible flexible, il vous aide à débloquer une expérience d'impression plus rapide, plus précise et plus fiable.

Points forts

• Optimisation profonde, bond de performance : Équipé du processeur quadricœur Allwinner H618, le système est préinstallé avec le firmware FlyOS & Klipper profondément personnalisé, offrant une amélioration significative de l'efficacité de traitement et des performances d'impression par rapport à la version native.
• Stockage flexible, configuration à la demande : Interface M2WE dédiée intégrée à la carte, prenant en charge le module M2WE personnalisé FLY (Wi-Fi/EMMC), vous offrant une option de démarrage système haute vitesse.
• Prêt à l'emploi, écosystème complet : Le système est préconfiguré avec tous les plugins essentiels, éliminant les réglages complexes et réduisant considérablement le temps entre l'installation et la première impression.
• Conception industrielle, stable et fiable : Alimentation large tension 12-24V, protection contre l'arrêt en cas de coupure de courant, interface SPI dédiée pour accéléromètre, garantissant un fonctionnement stable sur de longues périodes.
• Interfaces riches, extensibilité sans souci : Sorties pour plusieurs périphériques d'affichage, ports série multiples, interface d'extension RRF, répondant à divers besoins de connexion de périphériques.
• Mise à jour en un clic, support OTA : Prend en charge la mise à jour du système en un clic, pas besoin de re-flasher le système pour obtenir facilement les dernières fonctionnalités et correctifs de sécurité.

Avertissements d'achat et d'utilisation

Important : Concernant le stockage

Le FLY-Pi V3 ne contient aucun périphérique de stockage à l'achat (c'est-à-dire sans module M2WE ni carte Micro SD). Vous devez configurer au moins l'un des supports de stockage suivants pour que l'appareil fonctionne :

• Option 1 (recommandée) : Achetez le module eMMC M2WE personnalisé FLY pour une vitesse de réponse système plus rapide et une fiabilité accrue.
• Option 2 : Préparez votre propre carte Micro SD (TF) (support jusqu'à 128GB).

Spécifications détaillées du produit

1. Système central (SoC)

• CPU : Allwinner H618, 4 cœurs 64 bits Cortex-A53
• GPU : Arm Mali-G31 MP2
• Mémoire vive : 1GB DDR4

2. Stockage et extension

• Stockage externe : Supporte jusqu'à 128GB de carte Micro SD (carte TF)
• Interface d'extension M2WE intégrée : Pour connecter le module officiel FLY M2WE (Wi-Fi / eMMC).

3. Interfaces riches

• Sorties d'affichage :
  • Micro HDMI x 1
  • FPC-HDMI x 1
  • FPC-TFT x 1
  • (Prend en charge la connexion "one-cable" pour écrans TFT et HDMI, déploiement plus flexible)
• USB et réseau :
  • Ports USB 2.0 x 4
  • Port Ethernet 100M (Eth) x 1
• Interfaces industrielles et d'extension :
  • UART x 1 (peut être utilisé pour connecter un écran série externe)
  • Interface SPI (ZH1.5-7P) x 1 (pour connecter des capteurs comme ADXL345, permettant la compensation de résonance et autres fonctions)
  • Interface d'extension RRF x 1
  • RS232 x 2 (peut connecter des cartes d'outils RS232)

4. Alimentation et gestion de l'énergie

• Tension d'entrée : DC 12V-24V
• Interface ventilateur 5V : Fournit une sortie d'alimentation 5V toujours active (Note : Cette interface ne prend pas en charge la modulation PWM)
• Fonction de protection contre les coupures :
  • Prend en charge les fonctions reprise d'impression après coupure et arrêt sécurisé en cas de coupure.
  Note de configuration

  Cette fonction nécessite une configuration dans le système pour être activée, elle est désactivée par défaut à l'achat.

5. Système et logiciels

• Système d'exploitation : FlyOS-FAST (système léger optimisé pour l'impression 3D)
• Firmware principal : Firmware Klipper profondément optimisé & support natif RRF
  • Explication de l'optimisation : Nous avons effectué des optimisations et adaptations profondes au niveau basé sur Klipper natif, apportant une amélioration significative de l'efficacité du traitement des commandes, de la planification du mouvement et des performances de calcul par rapport à la version originale, vous offrant une vitesse et une précision d'impression ultimes.
• Logiciels préinstallés (prêt à l'emploi) :
  • Composants principaux : Klipper, Moonraker
  • Interface Web : Mainsail, Fluidd (optionnel, Fluidd par défaut)
  • Support écran tactile : Klipper-Screen (non activé par défaut)
  • Support caméra : Crowsnest (non activé par défaut)
  • Plugins de fonctionnalités avancées : Plugins essentiels comme Input Shaping, compensation de résonance, etc., préinstallés (numpy préinstallé, pas de configuration supplémentaire nécessaire)

Remarques importantes

Avertissement de conflit d'interface

L'écran TFT et l'interface SPI de l'accéléromètre NE peuvent PAS être utilisés simultanément !

• Conflit physique : L'écran TFT (via l'interface FPC-TFT), l'interface SPI de l'accéléromètre (ZH1.5-7P) et l'interface d'extension RRF partagent les mêmes ressources SPI matérielles.
• Conséquence : Une connexion simultanée entraînera un affichage anormal de l'écran et des mesures de l'accéléromètre gravement inexactes.
• Solution : Veillez à ne connecter qu'un seul de ces périphériques à la fois.

Avertissement interface M2WE

Protocole privé, connexion d'appareils non-FLY strictement interdite !

• L'interface d'extension M2WE intégrée à la carte utilise un protocole privé FLY, avec des spécifications physiques et électriques personnalisées.
• Prend uniquement en charge la connexion du module officiel FLY M2WE (pour étendre les fonctionnalités Wi-Fi ou de stockage eMMC).
• Il est absolument interdit de connecter tout appareil M.2 standard ou non officiel, cela causera inévitablement des dommages matériels permanents à la carte mère.

Concernant la fonction Wi-Fi

Le FLY-Pi V3 n'a pas de fonction Wi-Fi intégrée.

Si vous avez besoin du Wi-Fi, vous avez deux options :

1. Solution recommandée : Achetez et utilisez le module Wi-Fi M2WE officiel FLY.
2. Solution alternative : Utilisez un module Wi-Fi USB générique, mais assurez-vous qu'il prend en charge Linux et est plug-and-play pour garantir la compatibilité.
