はじめに

製品概要

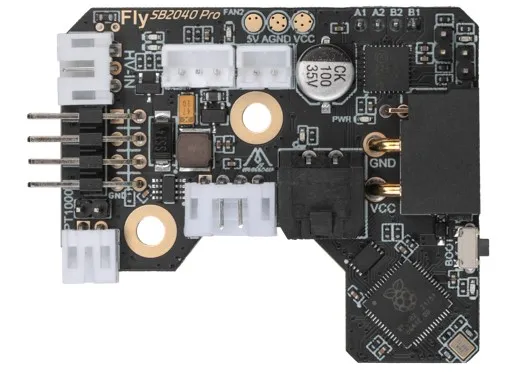

FLY SB2040 PRO は、広州マグネシウムレン電子科技有限公司がVORON Stealthburberプリントヘッド向けに開発したツールボードです。このツールボードを使用することで、従来のメインボードとプリントヘッド間の複雑な配線を4本のワイヤーに置き換え、レイアウトを最適化できます。SB2040はstealthburnerとafterburnerに適用可能で、CANトランシーバ、USBポート、TMC2240ドライバ、ADXL345加速度センサー、3つの制御可能なファンなどの機能を統合したツールボードです。このツールボードはKlipperとRRFファームウェアに対応しています。

製品の特徴

• ブートボタンを予備搭載。ユーザーはType-C経由でブートモードに入り、ファームウェアを更新できます。
• Klipperファームウェアをサポート。
• 温度センサー対応：オンボードMAX31865チップ、PT100互換。
• オンボードADXL345加速度センサー搭載。
• RGBインターフェースを予備搭載、オンボード2240ドライバ、klicky、Voron Tap、PL08nなど、さまざまなレベリングセンサーに対応。
• 12-24V電圧、15A電流入力に対応。ヒーターポートを拡大し、定格電流10A。

製品仕様

• MCU: Raspberry Pi rp2040、デュアルコアARM Cortex-M0+@133MHz
• 接続インターフェース: XT30(2+2)コネクタ使用、15A電流対応、ピーク30A
• ファームウェア: Klipper
• 入力電圧: DC12V-24V
• 論理電圧: DC3.3V
• オンボードセンサー: ADXL345およびオプションのMAX31865
• ヒーターインターフェース: ヒーター(HEAT0)
• 拡張インターフェース: 制御可能ファン3、RGB1、リミット3、ヒーターチューブ1、サーミスタ*1
• ファンインターフェース: 3系統の制御可能ファン
• モータードライバ: オンボードTMC2240

製品に関する注意事項

出力ポート	24V電源時の最大電流	12V電源時の最大電流
ヒーターポート	5A	2.5A
ファンポート	1A	0.5A
