배선 및 설정

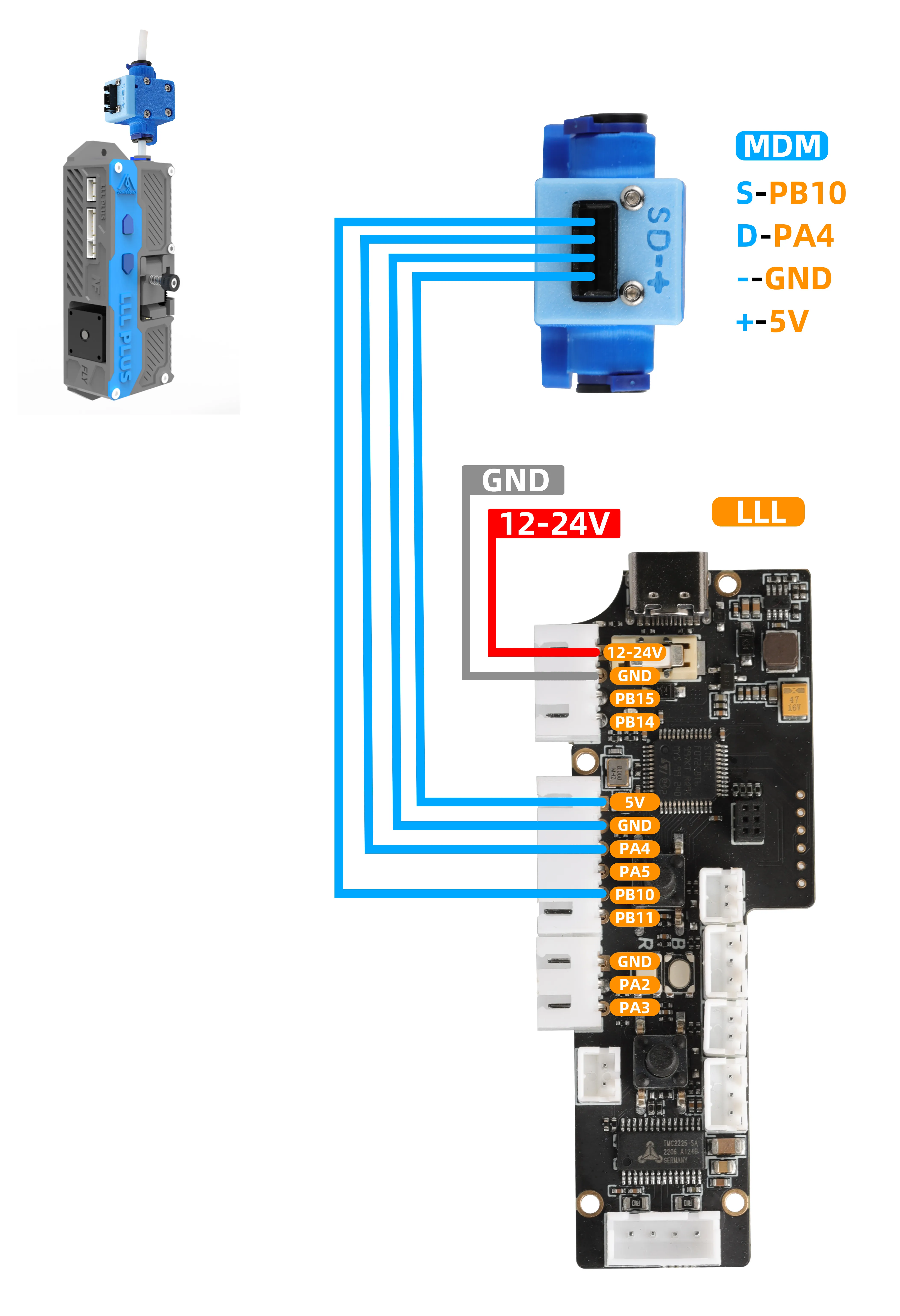

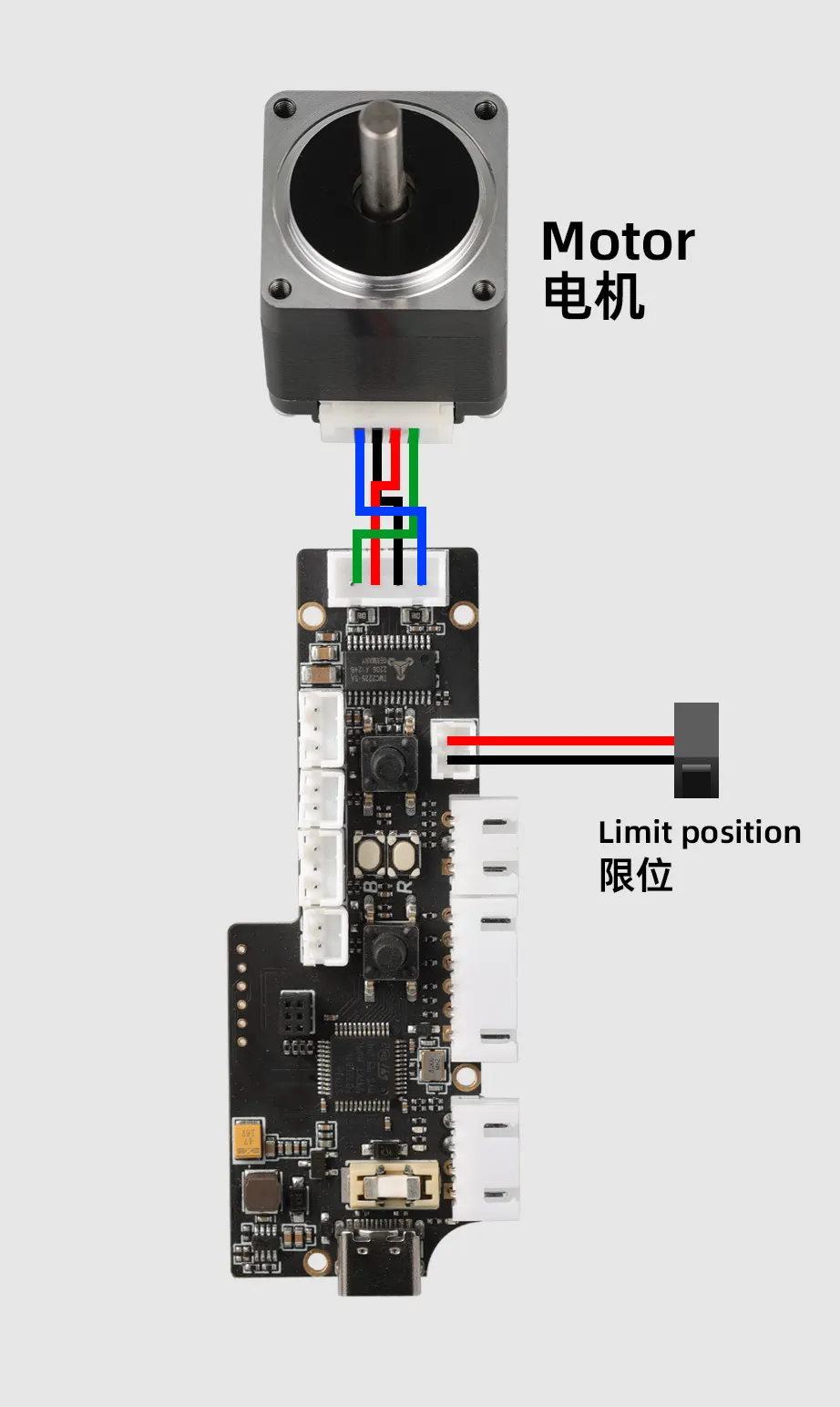

버퍼 내부 배선도​

설치 영상​

버퍼를 메인보드에 연결하고 설정하는 방법​

중요 안내
  • 아래 배선 예시에서의 MMU 툴보드는 인터페이스 정의 참고용입니다. 실제 사용 시에는 다음 사항을 반드시 준수해야 합니다:
  1. 케이블을 KLIPPER 메인보드의 엔드스톱 신호 포트에 직접 연결해야 합니다.
  2. 설정 파일(예: printer.cfg)에서 해당하는 포트 번호 설정을 수정 및 확인하여 기능이 정상적으로 작동하도록 해야 합니다.

  • 본 버퍼는 필라멘트 끊김 감지 및 수동 제어 기능을 통합하고 있습니다:

  • 필라멘트 감지 센서 (FILAMENT_SENSOR)

    • 신호 출력: 필라멘트 끊김이 발생하면 버퍼의 PB15 핀에서 로우 레벨 신호가 출력됩니다.

  • 공급 버튼 (FEED)

    • 단일 클릭: 버퍼의 PA2 핀에서 3초 동안 하이 레벨 펄스 신호가 출력됩니다.
    • 길게 누름: 버튼을 놓을 때까지 지속적인 공급 동작이 실행됩니다.

  • 회수 버튼 (RETRACT)

    • 단일 클릭: 버퍼의 PA3 핀에서 3초 동안 로우 레벨 펄스 신호가 출력됩니다.
    • 길게 누름: 버튼을 놓을 때까지 지속적인 회수 동작이 실행됩니다.

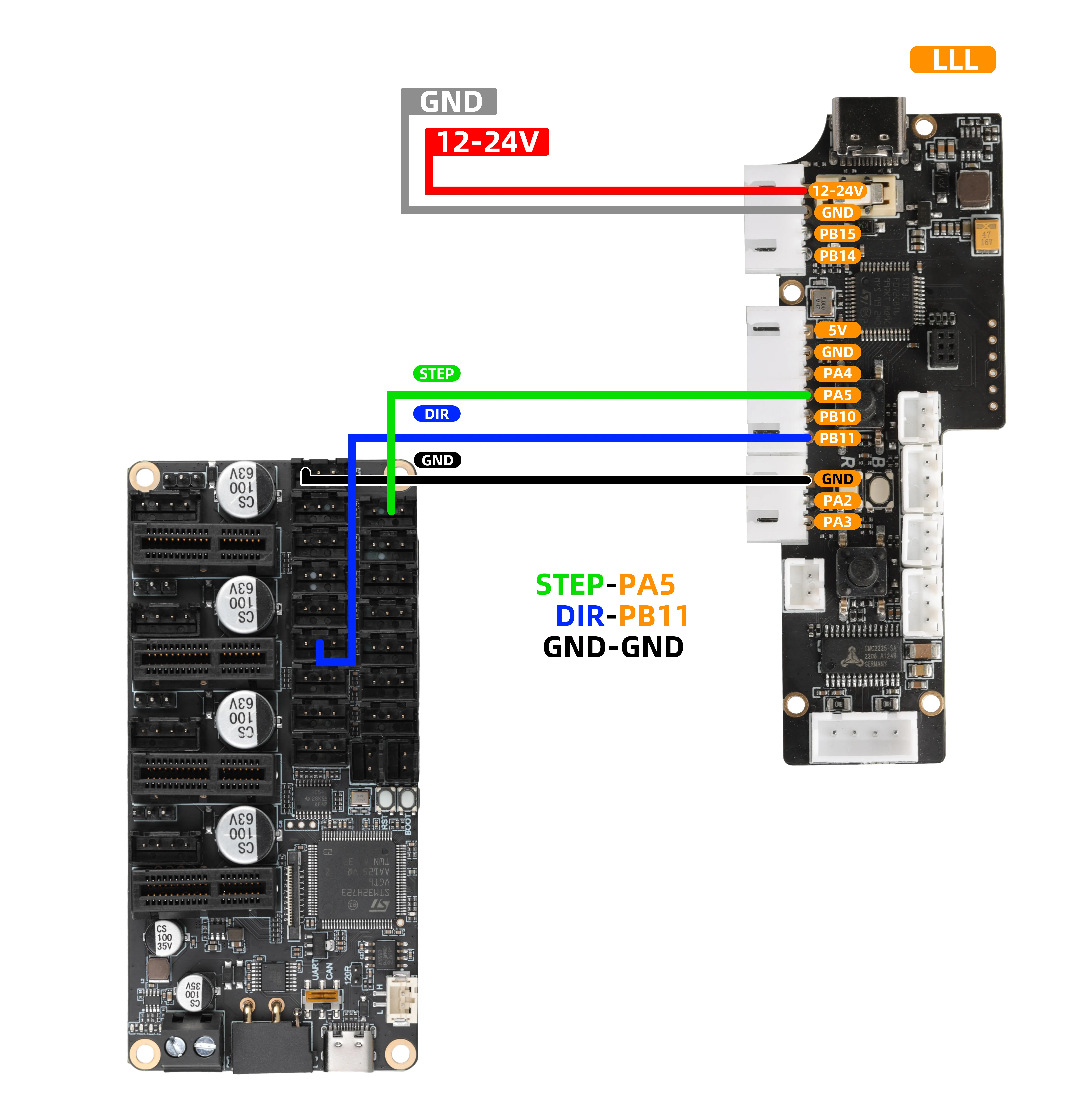

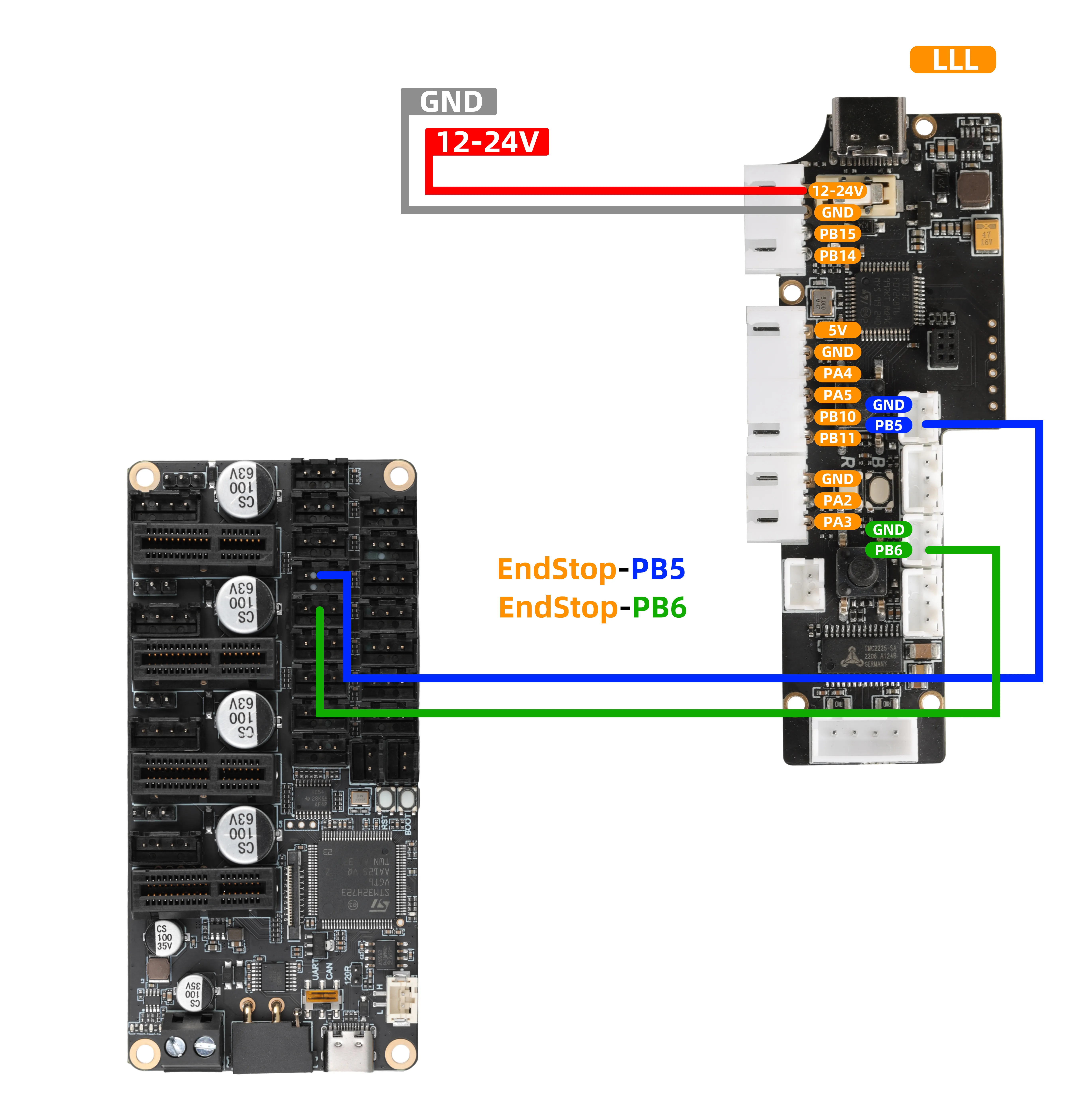

배선 안내​

  • 위 기능을 사용할 경우, 아래 배선도를 참고하십시오:

중요 안내
  • 도식의 MMU 툴보드는 인터페이스 정의 참고용입니다. 실제 사용 시에는 다음 사항을 준수해야 합니다:
  1. 케이블을 KLIPPER 메인보드의 엔드스톱 신호 포트에 직접 연결해야 합니다.
  2. 설정 파일(예: printer.cfg)에서 PD3, PD4, PD5에 해당하는 포트 번호 설정을 수정 및 확인하여 기능이 정상적으로 작동하도록 해야 합니다.

설정 참고​

[filament_switch_sensor Material_breakage_detection]
pause_on_runout: true
switch_pin: ^PD3 # 사용 중인 핀으로 변경하세요
runout_gcode:
    PAUSE
    RESPOND MSG="필라멘트 끊김 감지됨"
    #SET_IDLE_TIMEOUT TIMEOUT=86400
insert_gcode:
    RESPOND MSG="공급 시작됨"
event_delay: 2.0
pause_delay: 2.0
debounce_delay:2.0

[gcode_button 공급 트리거]
pin:^!PD4 # 사용 중인 핀으로 변경하세요, 공급 핀에 연결
press_gcode:
    RESPOND MSG="공급 트리거 발생"
    # 사용자 정의 G코드

[gcode_button 회수 트리거]
pin:^!PD5 # 사용 중인 핀으로 변경하세요, 회수 핀에 연결
press_gcode:
    RESPOND MSG="회수 트리거 발생"
    # 사용자 정의 G코드
