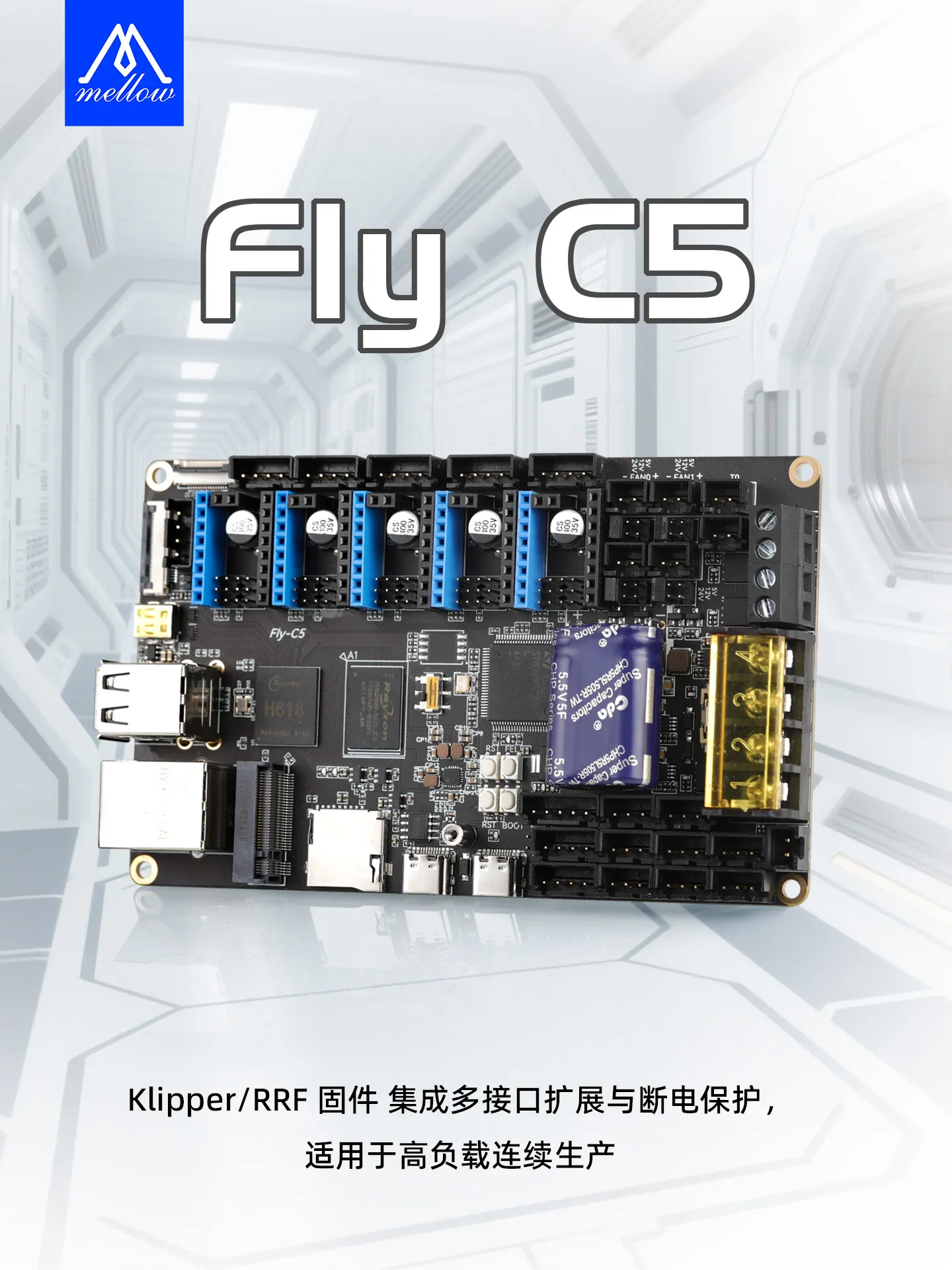

FLY-C5 메인보드 소개

중요: 저장 장치 관련

FLY-C5는 출고 시 어떠한 저장 장치도 포함하지 않습니다(즉, M2WE 모듈 또는 Micro SD 카드 미포함). 다음 저장 매체 중 적어도 하나를 구성해야 장치가 정상 작동합니다:

제품 특징

32비트 ARM Cortex-M4, 550MHz, STM32H723VGT6 칩
TMC 드라이버의 SPI, UART, STEP/DIR 작동 모드 지원
DIAG 기능 핀이 리미트 스위치를 점유하지 않아, 설정 후 무리미트 귀환이 가능
CNC 팬 지원 24V, 12V, 5V, 별도 강압 모듈 불필요
전원 차단 시 자동 종료 및 전원 복구 후 재개(기본값: 전원 차단 시 자동 종료 활성화) 지원
출고 시 USB Klipper 펌웨어 사전 설치
다중 전원 관리, 포트, 리미트, 드라이버 등 단락 시 상위 기기 작동에 영향 없음
5V RGB 인터페이스 예비
TFT 및 HDMI 화면 지원 원선통(One-Line Connection)
시스템 사전 설치: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, 공진 보상 플러그인 numpy, 소스 변경 불필요, 사용 쉬움(TF 카드 또는 M2WE 구매 필요)

CPU: Allwinner H618, 4코어 64비트 Cortex-A53
GPU: Arm Mali-G31
RAM: 1GB DDR4
ROM: 최대 128GB SDCARD 지원
주변 장치:
- TFT x1
- USB 2.0 x2
- Micro HDMI x1
- 이더넷 포트(Eth) x1(100M)
- FPC-HDMI x1
- UART x1
인터페이스: 온보드 M.2, WIFI, eMMC 등 확장 가능(전용 프로토콜, FLY 전용 M.2 장치가 아닌 것 연결 금지)
지원: TFT 화면 및 HDMI 화면 FPC 원선통(One-Line Connection)
시스템 사전 설치: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, 공진 보상 플러그인 numpy, 소스 변경 불필요, 사용 쉬움(TF 카드 또는 M2WE 구매 필요)

MCU: STM32H723VGT6
펌웨어: KLIPPER/RRF/Marlin
전원 공급: 12-24V DC 전원 공급 지원, 강압 모듈 생략 가능
히트베드 포트 최대 출력 전류: 15A
히터 카트리지 포트 최대 출력 전류: 6A
팬 포트 최대 출력 전류: 1A
드라이버 작동 모드: SPI, UART, STEP/DIR
지원 드라이버: TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 등
확장 인터페이스: BLTouch(Servos, Probe), RGB x1, UART x1, CAN x1
팬: 2선식 CNC 팬 x4(24V, 12V, 5V 선택 지원)
온도 센서: 3채널 NTC 100K
지원 구조: Cartesian, Delta, Kossel, Ultimaker, CoreXY 등
