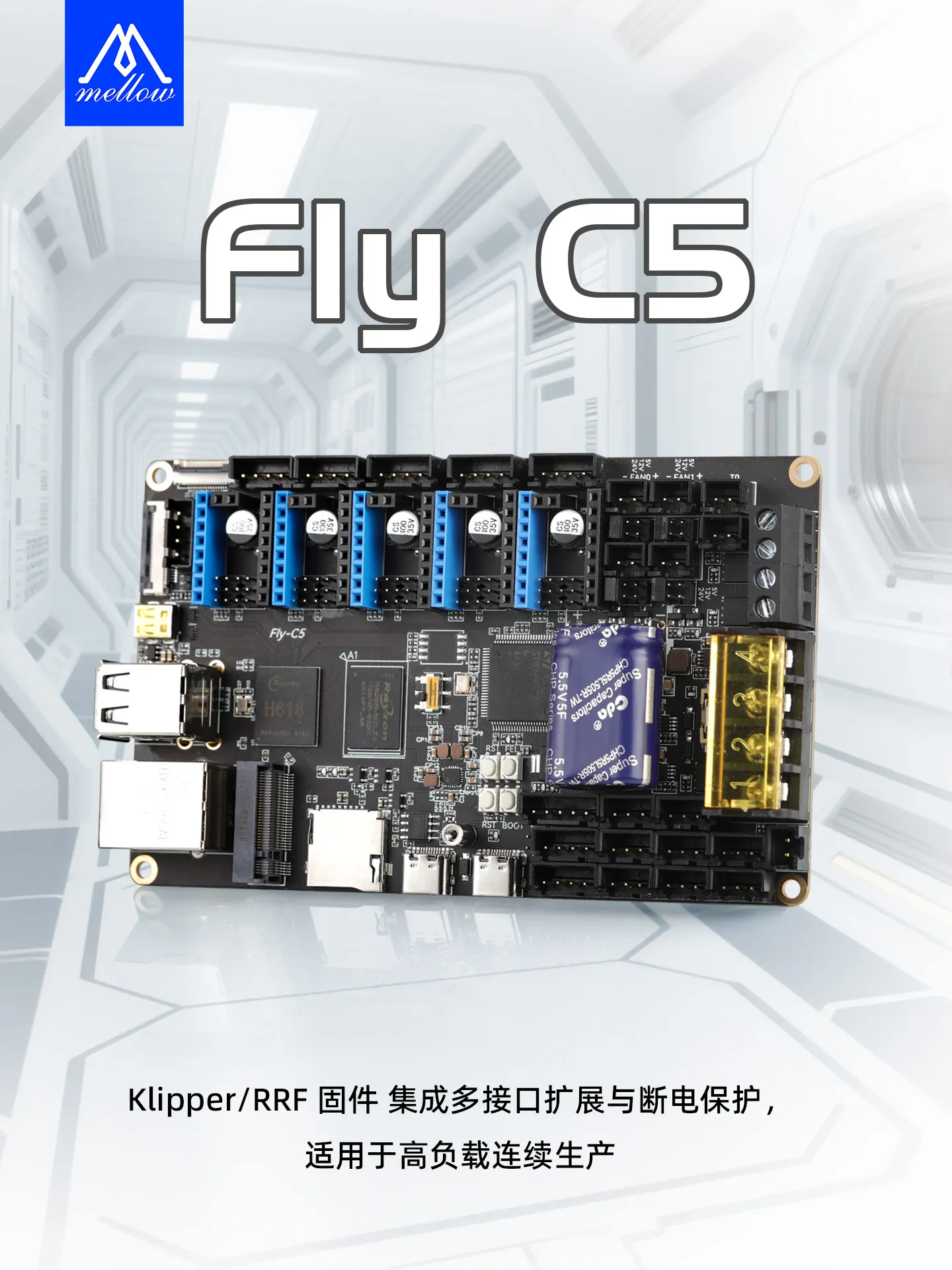

Введение в материнскую плату FLY-C5

Loading...

Важно: О хранении данных

FLY-C5 не поставляется с каким-либо устройством хранения данных (т.е. без модуля M2WE или карты Micro SD). Для нормальной работы устройства необходимо установить хотя бы один из следующих носителей:

• Вариант 1 (рекомендуется): Приобретите фирменный модуль M2WE от FLY для более быстрого отклика системы и повышенной надежности.
• Вариант 2: Подготовьте собственную карту Micro SD (TF) объемом от 16 ГБ до 128 ГБ.

Особенности продукта

• 32-битный ARM Cortex-M4, 550 МГц, чип STM32H723VGT6
• Поддержка режимов работы SPI, UART, STEP/DIR для драйверов TMC
• Контакты функции DIAG не занимают контакты концевиков, позволяя настройку безконцевого возврата в исходное положение
• Цифровое управление вентиляторами с поддержкой 24В, 12В, 5В, без необходимости дополнительных понижающих модулей
• Поддержка автоматического выключения при потере питания и продолжения печати после восстановления питания (автоматическое выключение включено по умолчанию)
• Предустановленная прошивка USB Klipper
• Многоканальное управление питанием: короткое замыкание на портах, концевиках, драйверах не влияет на работу хоста
• Резервный интерфейс 5В для RGB
• Поддержка TFT и HDMI экранов через единый кабель
• Предустановленная система: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, плагин компенсации резонансов numpy. Не требует смены репозиториев, проста в освоении (требуется покупка карты TF или M2WE)

Параметры продукта

Хост-система (Верхний уровень)

• ЦП: Allwinner H618, 4-ядерный 64-битный Cortex-A53
• ГП: Arm Mali-G31
• ОЗУ: 1 ГБ DDR4
• ПЗУ: Поддержка карт SDCARD до 128 ГБ
• Периферия:
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • Ethernet порт (Eth) x1 (100 Мбит/с)
  • FPC-HDMI x1
  • UART x1
• Интерфейсы: Встроенный M.2 для расширения (Wi-Fi, eMMC и др.) (закрытый протокол, не подключайте устройства M.2, не предназначенные для FLY)
• Поддержка: TFT и HDMI экраны через единый FPC-кабель
• Предустановленная система: klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsmest, плагин компенсации резонансов numpy. Не требует смены репозиториев, проста в освоении (требуется покупка карты TF или M2WE)

Контроллер (Нижний уровень)

• МКУ: STM32H723VGT6
• Прошивка: KLIPPER / RRF / Marlin
• Питание: Поддержка постоянного тока 12-24В, исключает необходимость в понижающих модулях
• Максимальный выходной ток порта нагревательного стола: 15А
• Максимальный выходной ток порта нагревателя экструдера: 6А
• Максимальный выходной ток порта вентилятора: 1А
• Режимы работы драйверов: SPI, UART, STEP/DIR
• Поддерживаемые драйверы: TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 и др.
• Интерфейсы расширения: BLTouch (Servos, Probe), RGB x1, UART x1, CAN x1
• Вентиляторы: 4 цифровых двухпроводных вентилятора (с выбором напряжения 24В, 12В, 5В)
• Датчики температуры: 3 канала NTC 100K
• Поддерживаемые кинематические схемы: Cartesian, Delta, Kossel, Ultimaker, CoreXY и др.

Важные замечания

Выходной порт	Максимальный ток при 24В	Максимальный ток при 12В
Порт нагревательного стола	15А	7.5А
Порт нагревателя	6А	3А
Порт вентилятора	1А	0.5А
