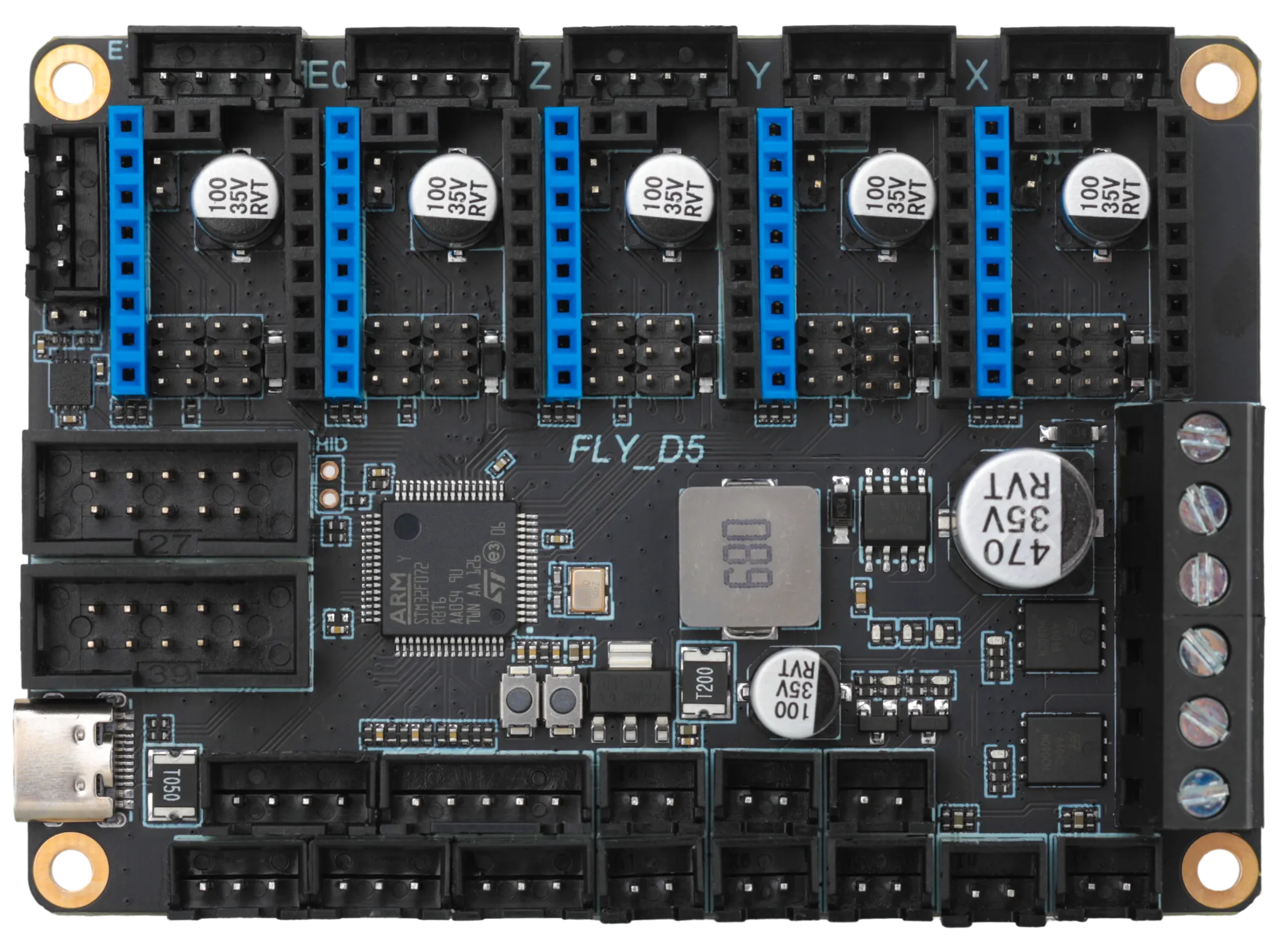

Introduction à la carte mère FLY-D5

Le Fly-D5 de Mellow est une carte mère pour imprimante 3D haute performance développée par l'équipe de recherche et développement Fly3D de Guangzhou Meilun Electronic Technology Co., Ltd. Elle prend en charge jusqu'à 5 moteurs pas à pas.

Loading...

Note importante

1. Support du firmware : Cette carte mère prend en charge les firmwares Klipper et Marlin. Si vous utilisez le firmware Klipper, un ordinateur hôte est requis.
2. Alimentation électrique : La carte mère D5 ne prend pas en charge l'alimentation inverse de l'ordinateur hôte via ses interfaces.

Caractéristiques du produit

• Puce de contrôle principale : Utilise la puce STM32F072RBT6 basée sur l'architecture ARM Cortex-M0+ 32 bits, avec une fréquence d'horloge de 48 MHz.
• Bus de communication : Prend en charge la connexion par bus CAN, offrant des avantages tels qu'une transmission de données stable, une faible latence et une connexion fiable.
• Compatibilité des pilotes : Compatible avec de nombreux pilotes de moteurs pas à pas tels que A4988, LV8729, DRV8225, TMC2208/2209/5160, etc.
• Limiteurs intelligents : Broches de fonction DIAG intégrées sur la carte, permettant une mise à l'origine par capteur sans interrupteurs de fin de course physiques grâce à des cavaliers.
• Interfaces riches : Fournit diverses interfaces d'extension telles que BLTouch (servo et sonde), UART, écran LCD 12864, etc.
• Alimentation flexible : Prend en charge une entrée en courant continu de 12-24V, assurant une alimentation stable et éliminant le besoin de modules de réduction de tension supplémentaires.

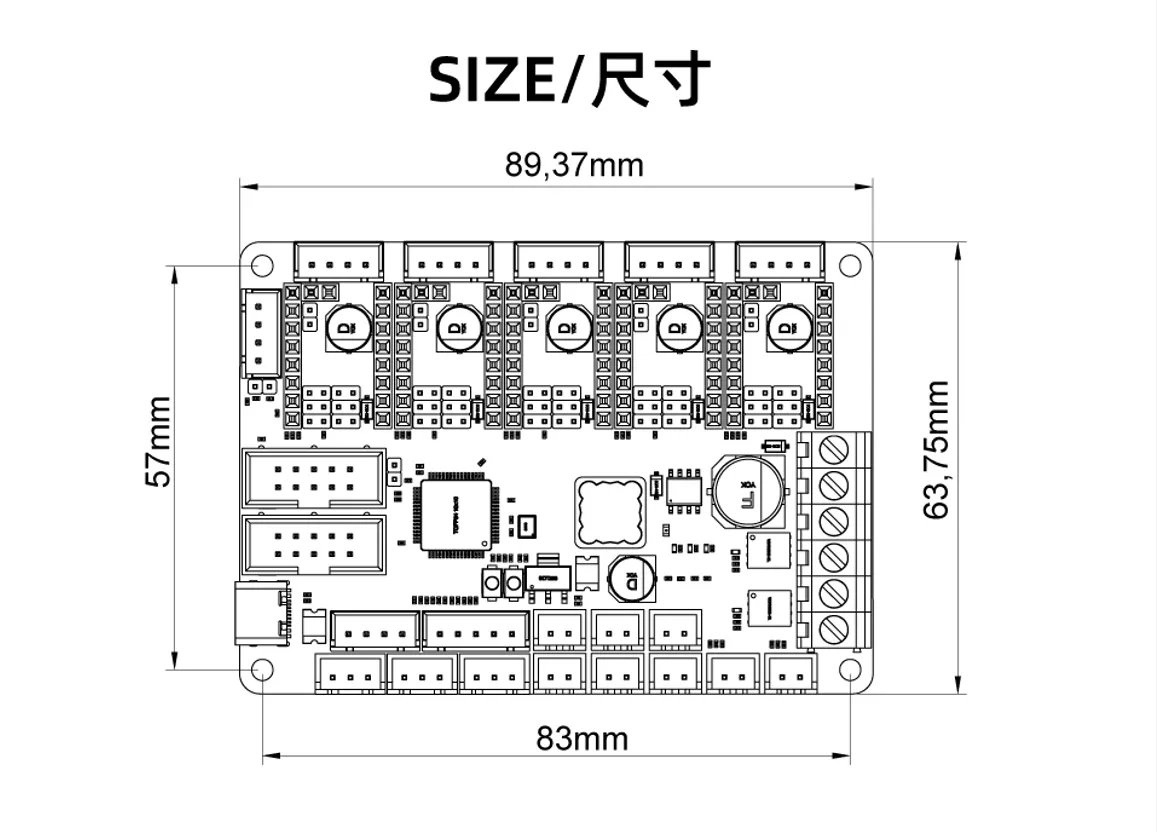

Paramètres du produit

• MCU principal : STM32F072RBT6
• Firmwares pris en charge : Klipper, Marlin
• Tension d'entrée : DC 12-24V
• Modes d'interface pilote : SPI, UART, STEP/DIR
• Pilotes compatibles : TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988, etc.
• Capteurs de température : 2 interfaces pour thermistances NTC 100K
• Sorties de chauffage : 2 interfaces de contrôle MOS, prenant en charge les cartouches chauffantes à fort courant.
• Interfaces ventilateur :
  • 2 ventilateurs à deux fils contrôlables
  • 2 interfaces ventilateur en parallèle
  • 2 interfaces ventilateur toujours actives
• Structures de machines prises en charge : Cartésienne, Delta, Kossel, Ultimaker, CoreXY, etc.

Loading...

Spécifications électriques (courant continu maximal)

Port de sortie	Courant maximal sous 24V	Courant maximal sous 12V
Port cartouche chauffante	6A	3A
Port ventilateur	1A	0.5A

• Assurez-vous que la tension et le courant d'alimentation répondent aux exigences ci-dessus pour éviter toute surcharge.
• Avant de connecter l'alimentation, vérifiez à nouveau la polarité pour éviter une inversion.
