Введение в материнскую плату FLY-D5

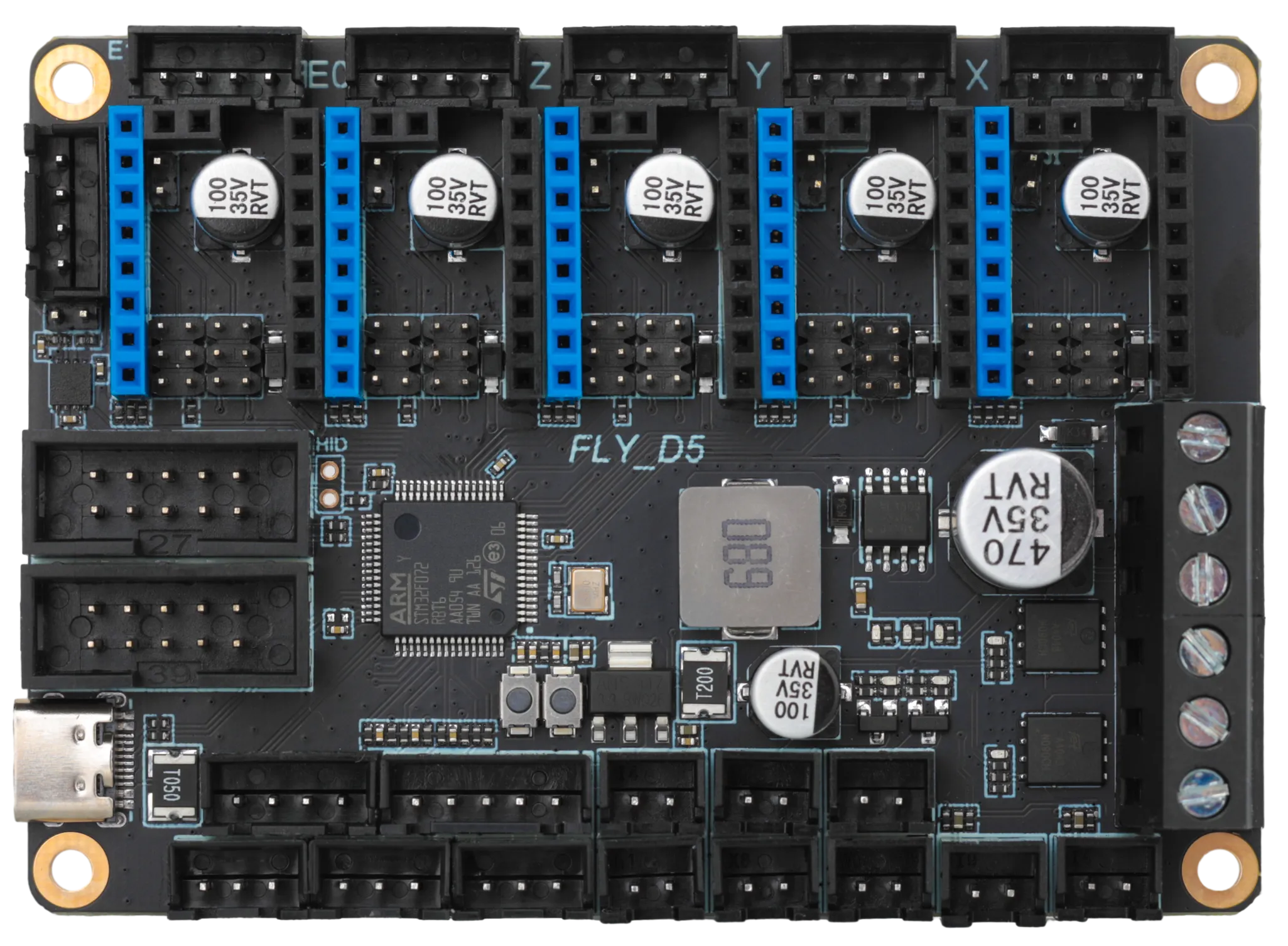

Mellow Fly-D5 — это высокопроизводительная материнская плата для 3D-принтеров, разработанная командой Fly3D компании Guangzhou Mellow Electronic Technology Co., Ltd. Она поддерживает до 5 шаговых двигателей.

Loading...

Важное примечание

1. Поддержка прошивки: Эта плата поддерживает прошивки Klipper и Marlin. При использовании прошивки Klipper требуется подключение к хосту.
2. Питание: Плата D5 не поддерживает обратное питание хоста через интерфейс.

Особенности продукта

• Основной чип: Используется чип STM32F072RBT6 на базе 32-битной архитектуры ARM Cortex-M0+ с тактовой частотой 48 МГц.
• Шина связи: Поддерживает подключение по шине CAN, что обеспечивает стабильную передачу данных, низкую задержку и надежное соединение.
• Совместимость драйверов: Поддерживает различные драйверы шаговых двигателей, такие как A4988, LV8729, DRV8225, TMC2208/2209/5160 и другие.
• Интеллектуальные ограничители: Встроенные функциональные контакты DIAG позволяют легко реализовать датчик возврата в исходное положение без физических концевых выключателей с помощью перемычек.
• Богатые интерфейсы: Предоставляет различные интерфейсы для расширения, включая BLTouch (сервопривод и датчик), UART, 12864 LCD-дисплей и другие.
• Гибкое питание: Поддерживает широкий диапазон входного напряжения постоянного тока 12-24 В, обеспечивая стабильное питание и устраняя необходимость в дополнительных понижающих модулях.

Параметры продукта

• Основной MCU: STM32F072RBT6
• Поддерживаемые прошивки: Klipper, Marlin
• Входное напряжение: DC 12-24 В
• Режим интерфейса драйвера: SPI, UART, STEP/DIR
• Совместимые драйверы: TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 и другие
• Датчики температуры: 2 интерфейса для термисторов NTC 100K
• Выход нагрева: 2 интерфейса управления MOSFET, поддерживающие нагревательные элементы с большим током
• Интерфейсы вентиляторов:
  • 2 управляемых двухпроводных вентилятора
  • 2 интерфейса для параллельного подключения вентиляторов
  • 2 интерфейса для постоянно включенных вентиляторов
• Поддерживаемые типы конструкций: Cartesian, Delta, Kossel, Ultimaker, CoreXY и другие

Loading...

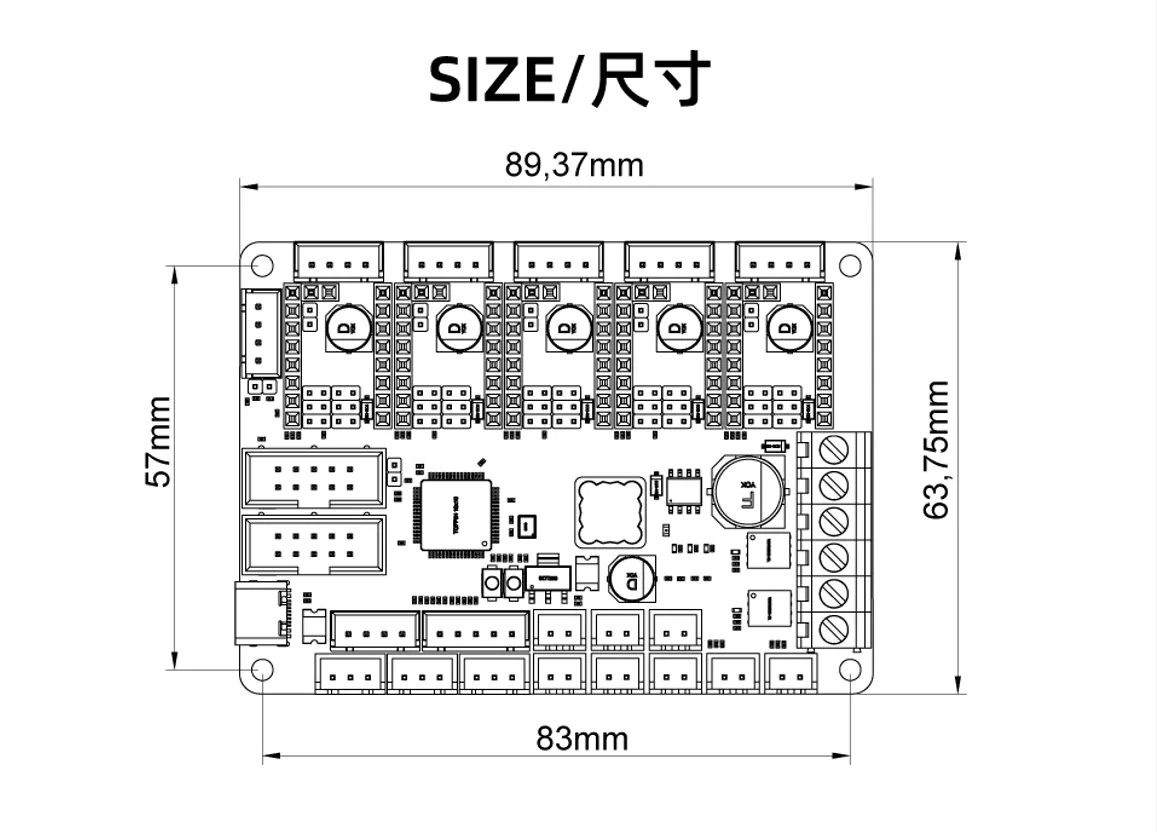

Электрические характеристики (максимальный постоянный ток)

Выходной порт	Максимальный ток при 24 В	Максимальный ток при 12 В
Порт нагревательного элемента	6A	3A
Порт вентилятора	1A	0.5A

• Убедитесь, что напряжение и ток питания соответствуют указанным требованиям, чтобы избежать перегрузки.
• Перед подключением питания повторно проверьте полярность, чтобы предотвратить обратное подключение.
