Introduction à la carte mère FLY-D7

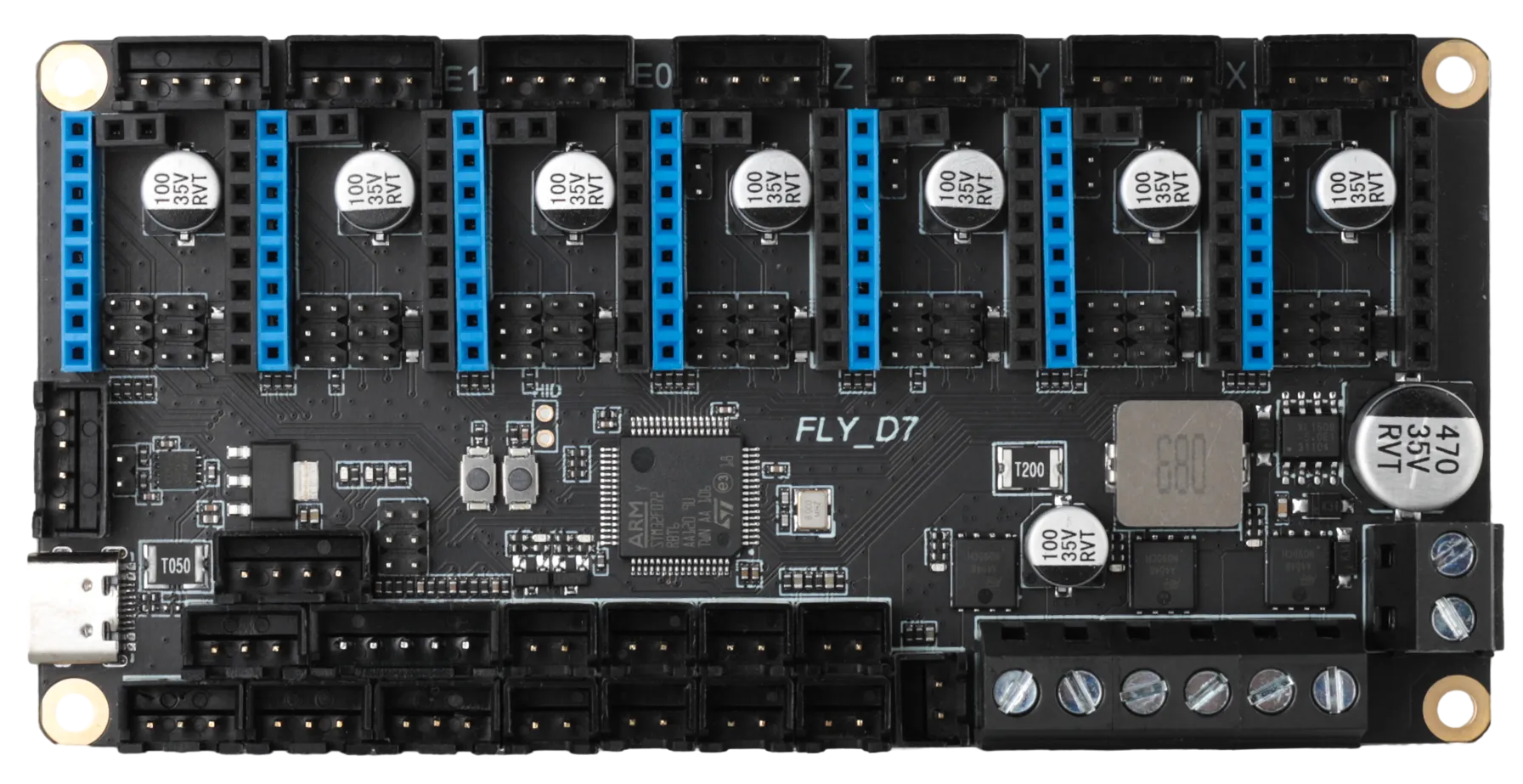

Le Fly-D7 de Mellow est une carte mère pour imprimante 3D haute performance développée par l'équipe de recherche et développement Fly3D de Guangzhou Meilun Electronic Technology Co., Ltd. Elle prend en charge jusqu'à 7 moteurs pas-à-pas.

Loading...

Note importante

1. Prise en charge du firmware : Cette carte mère prend en charge les firmwares Klipper et Marlin. Si vous utilisez le firmware Klipper, un ordinateur hôte est requis.
2. Alimentation électrique : La carte mère D7 ne prend pas en charge l'alimentation inverse de l'ordinateur hôte via ses interfaces.

Caractéristiques du produit

• Puce de contrôle principale : Utilise la puce STM32F072RBT6 basée sur l'architecture ARM Cortex-M0+ 32 bits, avec une fréquence d'horloge de 48 MHz.
• Bus de communication : Prend en charge la connexion par bus CAN, offrant des avantages tels qu'une transmission de données stable, une faible latence et une connexion fiable.
• Compatibilité des pilotes : Prend en charge divers pilotes de moteurs pas-à-pas tels que A4988, LV8729, DRV8225, TMC2208/2209/5160, etc.
• Limiteurs intelligents : Intègre des broches de fonction DIAG, permettant une mise à l'origine par capteur sans interrupteurs de fin de course physiques, simplement en utilisant des cavaliers.
• Interfaces riches : Fournit diverses interfaces d'extension telles que BLTouch (servo et sonde), écran LCD, etc.
• Alimentation flexible : Prend en charge une entrée CC à large tension de 12-24V, assurant une alimentation stable et éliminant le besoin de modules de réduction de tension supplémentaires.

Paramètres du produit

• MCU : STM32F072RBT6
• Firmware : Klipper/Marlin
• Prend en charge une alimentation CC de 12-24V, pour une alimentation plus stable, éliminant le besoin de modules de réduction de tension.
• Modes de fonctionnement des pilotes pris en charge : SPI, UART, STEP/DIR
• Pilotes pris en charge : Prend en charge les pilotes externes TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988, etc.
• Interfaces d'extension : BLTouch (Servos, Probe), UART X1
• Interfaces de chauffage : 3 interfaces contrôlables supportant 10A
• Interfaces de ventilateur :
  • 2 interfaces de ventilateur contrôlables à 2 fils
  • 2 interfaces de ventilateur en parallèle
  • 2 interfaces de ventilateur normalement ouvertes
• Structures de machine prises en charge : Cartésienne, Delta, Kossel, Ultimaker, CoreXY, etc.

Spécifications électriques (courant continu maximal)

Port de sortie	Courant maximal sous 24V	Courant maximal sous 12V
Port de la cartouche chauffante	6A	3A
Port du ventilateur	1A	0.5A

• Assurez-vous que la tension et le courant d'alimentation répondent aux exigences ci-dessus pour éviter toute surcharge.
• Avant de connecter l'alimentation, vérifiez à nouveau la polarité pour éviter une connexion inversée.
