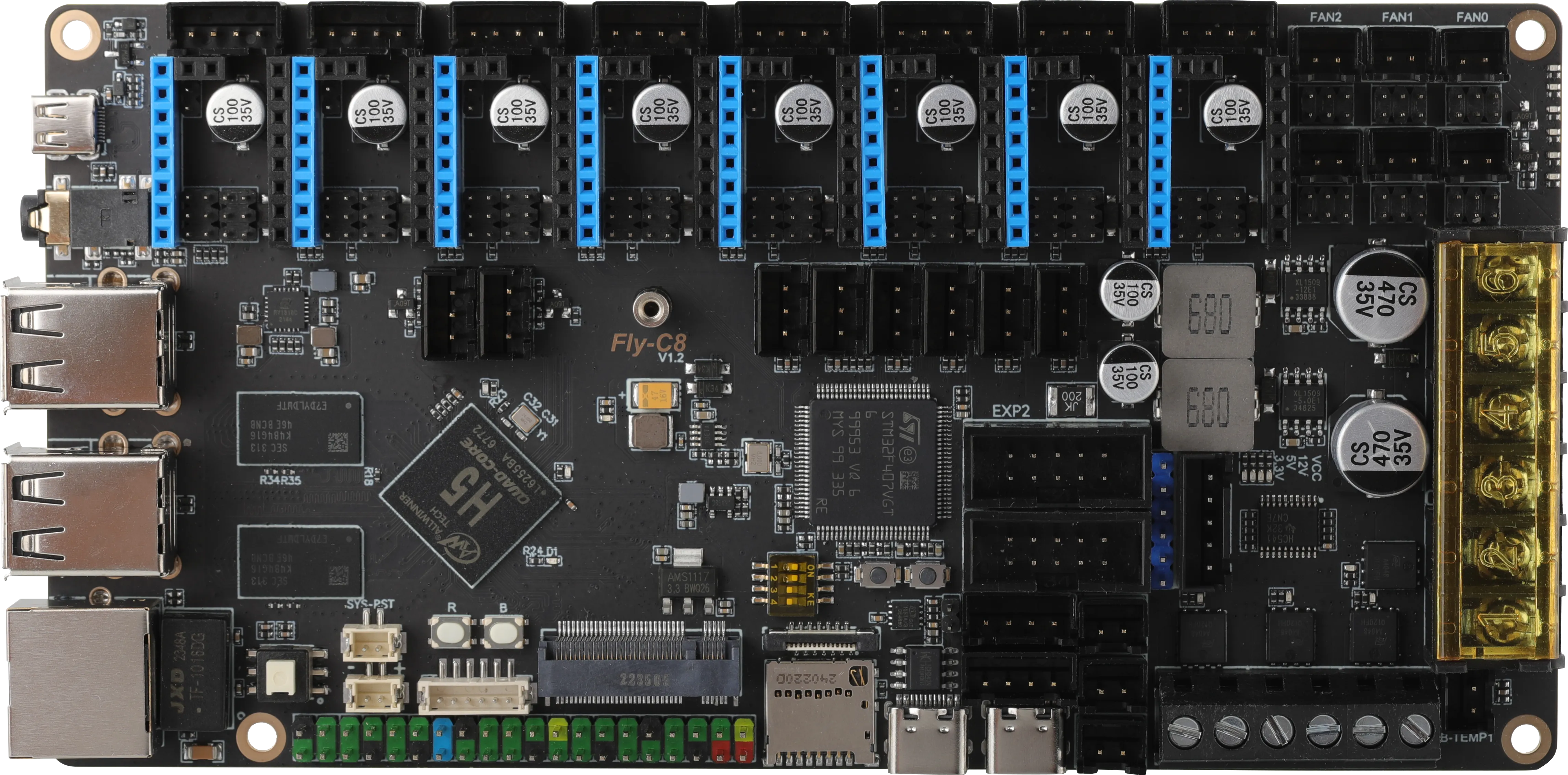

FLY C8P 3Dプリンター制御メインボード
Loading...
ストレージデバイスについて
FLY-C8 は 出荷時にストレージデバイスを含みません。システムをインストールして実行するには、以下のいずれかのストレージメディアをご自身で準備する必要があります:
- 推奨オプション:専用の FLY M2WEモジュール を購入し、より高速なシステム速度と高い信頼性を得る。
- 代替案:容量が 16GB から 128GB の Micro SD (TF) カードを使用する。
主な特徴
FLY-C8 は、高性能3Dプリントのニーズに特化して設計された、高度に統合されたオールインワン制御ボードであり、強力な演算能力と駆動能力を兼ね備えています。
- 強力なコア:下位制御器として STM32F407VGT6 (ARM Cortex-M4, 168MHz) を採用；上位機にはAllwinner H5クアッドコア64ビットプロセッサを搭載し、1GB DDR3メモリを統合。
- インテリジェントドライバー:TMCシリーズドライバーの SPI および UART モードを完全サポートし、静かで滑らかな動作を実現。
- 使いやすさ:ボード上に DIAG 機能ピンを実装、ジャンパーキャップで簡単に無限位リファレンスを実現；新しいFlash書き込み方式で、コマンドから直接ファームウェアを書き込み、アップグレードがより簡単。
- 柔軟な電源供給と冷却: 12-24V の広い入力電圧に対応；デジタル制御ファンポートは 24V/12V/5V 電圧を選択可能で、追加の降圧モジュールが不要。
- 豊富な拡張性: RGBライトストリップ、SPI加速度センサー、CANブリッジ インターフェースを予備確保し、TFT画面とHDMI画面のワイヤー接続 をサポート。
- すぐに使える:システムイメージには Klipper、Moonraker、Mainsail および一般的なプラグイン(例: Crowsnest、共振補償)がプリインストールされており、複雑な設定なしで初心者でもすぐに使い始められます(ストレージデバイスとの併用が必要)。
詳細仕様
上位機システム (SoC)
- CPU:Allwinner H5, クアッドコア Cortex-A53 @ 1.2GHz
- GPU:Mali-450 MP6
- メモリ:1GB DDR3 (GPUと共有)
- ストレージ拡張:Micro SDカード (最大128GB) をサポート；ボード上に M.2 Key-E インターフェース(独自プロトコル)を実装し、専用WiFiまたはeMMCモジュールの拡張が可能。
- 周辺機器インターフェース:
- USB 2.0 × 3, USB OTG × 1
- 10/100M イーサネット × 1
- CANバス × 1
- Micro HDMI × 1
- 3.5mm オーディオジャック × 1
- 制御可能5Vファンインターフェース (ZH1.5) × 1
下位機制御 (MCU)
- メイン制御チップ:STM32F407VGT6
- 対応ファームウェア:Klipper / RRF
- 電源入力:DC 12-24V
- 高出力ポート:
- ヒートベッドポート:最大 15A
- ヒーターカートリッジポート:最大 6A
- ファンポート:最大 1A
- モータードライバーサポート: SPI、UART、STEP/DIR モードをサポートし、TMC5160Pro、TMC2209、A4988 などの主流ドライバーと互換性あり。
- 機能インターフェース:
- 温度センサー (NTC 100K) × 3
- 2線式デジタル制御ファンインターフェース × 6 (電圧選択可能)
- BLTouch/サーボプローブインターフェース
- RGBライトストリップインターフェース × 2
- UART、12864液晶画面インターフェース
- サポート構造:Cartesian、Delta、CoreXY、Ultimaker などの主流アーキテクチャ。
重要なパラメータとヒント
ポート出力電流能力
供給電圧はポートの最大出力電流に直接影響します。以下の表を参照してヒーター要素を設定してください:
| 出力ポート | 24V電源時の最大電流 | 12V電源時の最大電流 |
|---|---|---|
| ヒートベッドポート | 15 A | 7.5 A |
| ヒーターカートリッジポート | 6 A | 3 A |
| ファンポート | 1 A | 0.5 A |
ヒント:システムの安定性を確保するため、高出力負荷(ヒートベッドなど)には個別に制御された電源を用意するか、上限電流に近い使用時は適宜定格を下げて使用することをお勧めします。
