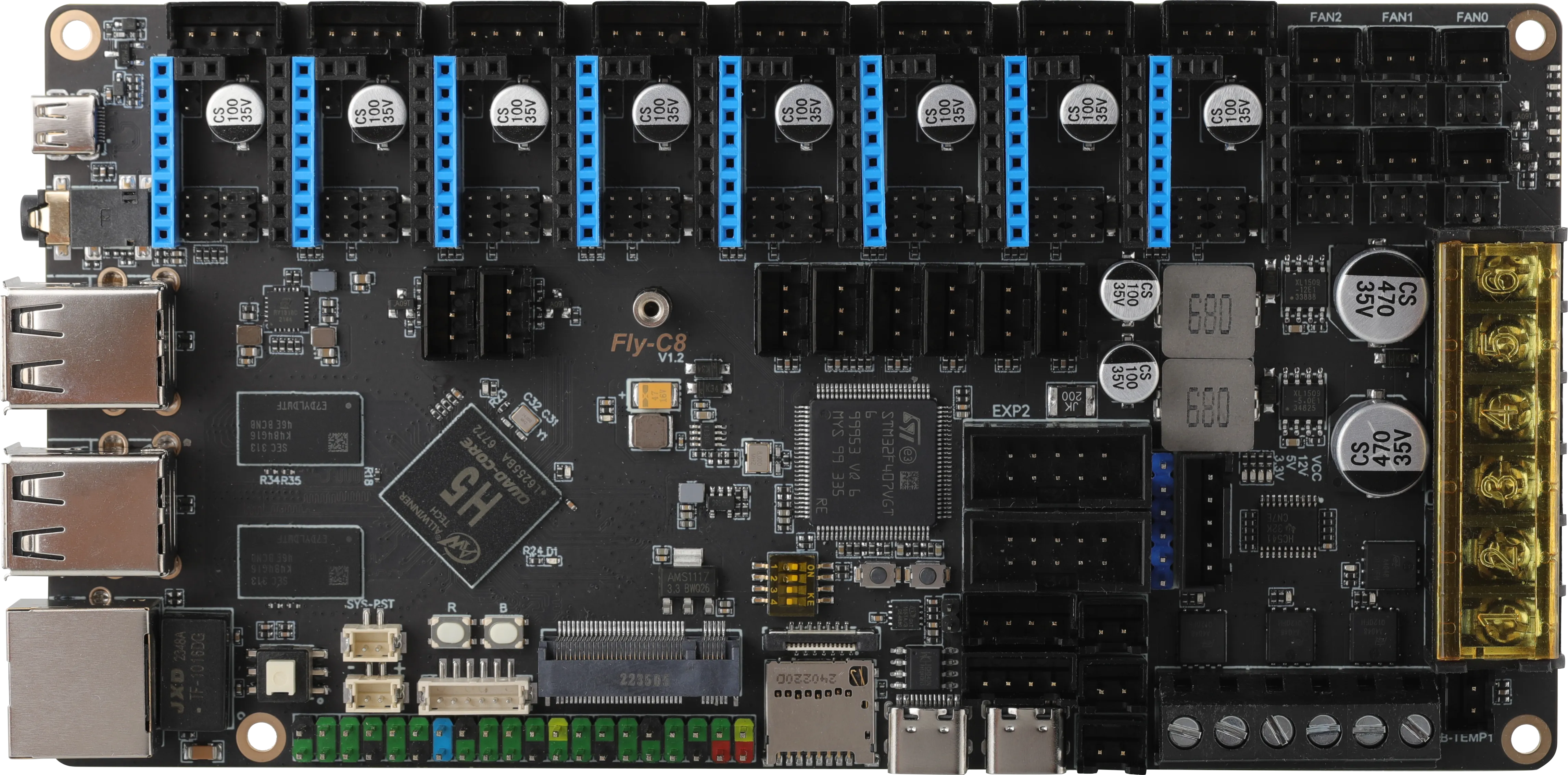

FLY C8P 3D 프린터 제어 메인보드

저장 장치 안내

FLY-C8는 출고 시 저장 장치를 포함하지 않습니다. 시스템을 설치하고 실행하려면 다음 저장 매체 중 하나를 직접 준비해야 합니다:

핵심 특징

FLY-C8는 고성능 3D 프린팅 요구 사항을 위해 설계된 고도로 통합된 올인원 제어 보드로, 강력한 연산 능력과 구동 능력을 겸비했습니다.

강력한 코어: STM32F407VGT6를 하위 제어기(ARM Cortex-M4, 168MHz)로 사용하고, 상위 제어기에는 Allwinner H5 쿼드 코어 64비트 프로세서를 탑재하여 1GB DDR3 메모리를 통합했습니다.
지능형 드라이버: TMC 시리즈 드라이버의 SPI 및 UART 모드를 완벽 지원하여 조용하고 부드러운 운동을 구현합니다.
편리한 사용: 보드에 내장된 DIAG 기능 핀으로 점퍼 캡을 사용하여 무한 리미트 홈 복귀가 가능합니다. 새로운 Flash 펌웨어 쓰기 방식으로 명령어를 통해 펌웨어를 직접 쓸 수 있어 업그레이드가 더 간단합니다.
유연한 전원 공급 및 냉각: 12-24V 광전압 입력을 지원합니다. CNC 팬 포트는 24V/12V/5V 전압 선택을 지원하여 별도의 강압 모듈이 필요 없습니다.
풍부한 확장성: RGB LED 스트립, SPI 가속도계, CAN 브리지 인터페이스를 예약했으며, TFT 화면과 HDMI 화면 일선 통합을 지원합니다.
개봉 즉시 사용 가능: 시스템 이미지에 Klipper, Moonraker, Mainsail 및 일반적인 플러그인(예: Crowsnest, 공진 보상)이 사전 설치되어 있어 복잡한 설정 없이 초보자도 빠르게 시작할 수 있습니다(저장 장치와 함께 사용 필요).

CPU: Allwinner H5, 쿼드 코어 Cortex-A53 @ 1.2GHz
GPU: Mali-450 MP6
메모리: 1GB DDR3 (GPU와 공유)
저장 확장: Micro SD 카드 지원 (최대 128GB); 보드 내장 M.2 Key-E 인터페이스(전용 프로토콜)로 전용 WiFi 또는 eMMC 모듈 확장 가능.
주변 장치 인터페이스:
- USB 2.0 × 3, USB OTG × 1
- 10/100M 이더넷 × 1
- CAN 버스 × 1
- Micro HDMI × 1
- 3.5mm 오디오 인터페이스 × 1
- 제어 가능 5V 팬 인터페이스 (ZH1.5) × 1

주 제어 칩: STM32F407VGT6
호환 펌웨어: Klipper / RRF
전원 입력: DC 12-24V
고출력:
- 히트베드 포트: 최대 15A
- 히터 카트리지 포트: 최대 6A
- 팬 포트: 최대 1A
모터 드라이버 지원: SPI, UART, STEP/DIR 모드를 지원하며, TMC5160Pro, TMC2209, A4988 등 주류 드라이버와 호환됩니다.
기능 인터페이스:
- 온도 센서 (NTC 100K) × 3
- 2선 CNC 팬 인터페이스 × 6 (전압 선택 가능)
- BLTouch/서보 프로브 인터페이스
- RGB LED 스트립 인터페이스 × 2
- UART, 12864 LCD 인터페이스
지원 구조: Cartesian, Delta, CoreXY, Ultimaker 등 주류 아키텍처.

공급 전압은 포트의 최대 출력 전류에 직접적인 영향을 미치므로, 반드시 아래 표를 참조하여 가열 요소를 구성하십시오:

안내: 시스템 안정성을 보장하기 위해, 고출력 부하(예: 히트베드)에는 별도의 제어 전원을 구성하거나 상한 전류에 가까울 경우 적절히 감액 사용하는 것이 좋습니다.
