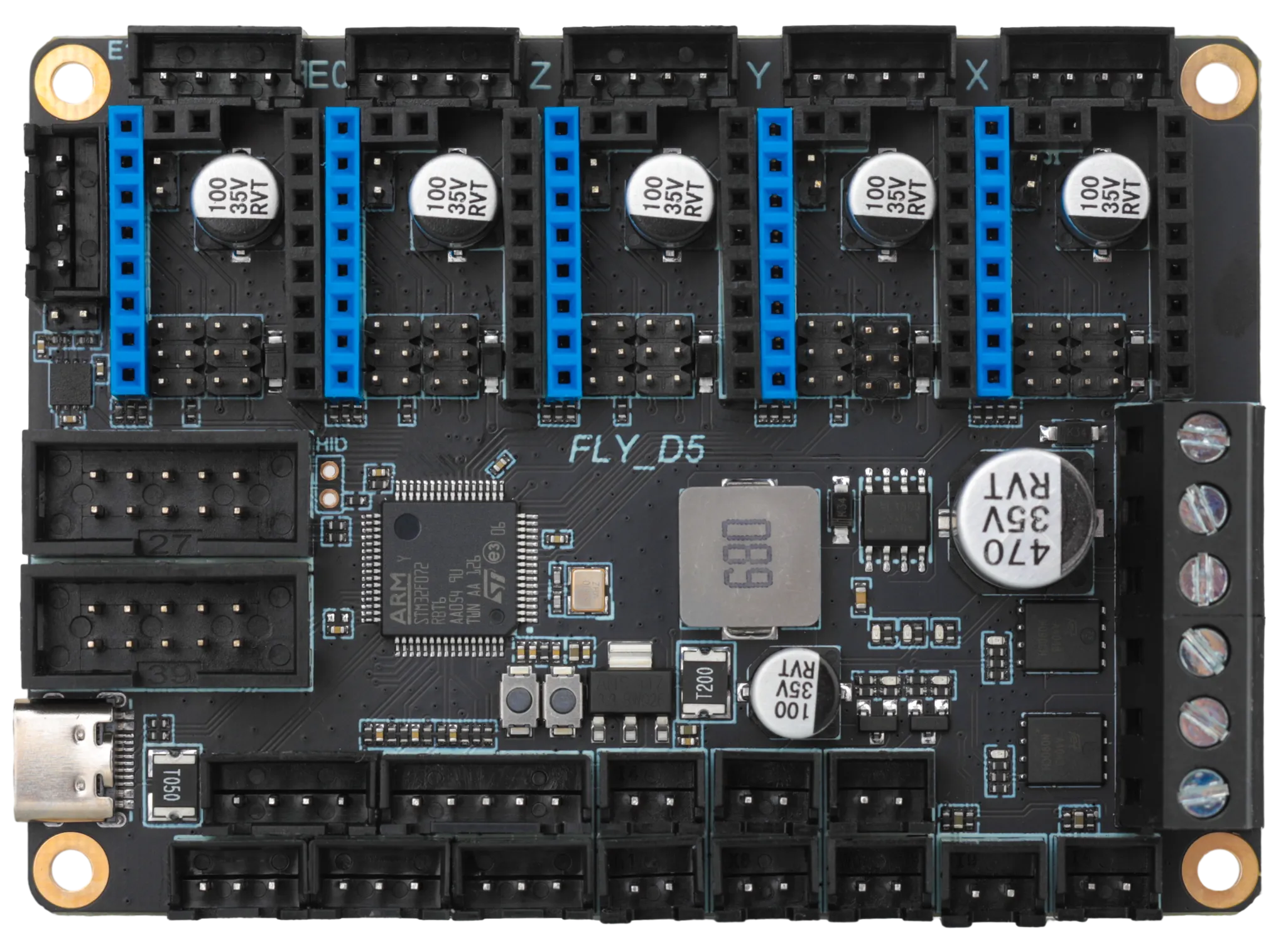

FLY-D5 メインボード概要
Mellow Fly-D5 は、広州メロウ電子科技有限公司の Fly3D メインボード開発チームが開発した高性能 3D プリンターメインボードで、最大 5 個のステッピングモーターをサポートします。
Loading...
重要なお知らせ
- ファームウェアサポート: このメインボードは Klipper および Marlin ファームウェアをサポートしています。Klipper ファームウェアを使用する場合は、ホストコンピュータとの併用が必要です。
- 電源供給について: D5 メインボードは、インターフェースを介したホストコンピュータへの逆給電をサポートしていません。
製品の特徴
- メインコントローラチップ: 32 ビット ARM Cortex-M0+ アーキテクチャの STM32F072RBT6 チップを採用、クロック周波数 48MHz。
- 通信バス: CAN バス接続をサポートし、データ転送の安定性、低遅延、信頼性の高い接続が可能です。
- ドライバ互換性: A4988、LV8729、DRV8225、TMC2208/2209/5160 など、様々なステッピングモータードライバをサポート。
- スマートリミット: ボード上に DIAG 機能ピンを搭載、ジャンパーキャップで物理的なリミットスイッチなしでのセンサーホーミングを簡単に実現。
- 豊富なインターフェース: BLTouch（サーボ＆プローブ）、UART、12864 液晶ディスプレイなど、様々な拡張インターフェースを提供。
- 柔軟な電源供給: 12-24V の広い電圧範囲の直流入力をサポートし、安定した電源供給を実現、追加の降圧モジュールが不要です。
製品仕様
- メイン MCU: STM32F072RBT6
- サポートファームウェア: Klipper, Marlin
- 入力電圧: DC 12-24V
- ドライバインターフェースモード: SPI, UART, STEP/DIR
- 互換ドライバ: TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 など
- 温度センサー: 2 系統 NTC 100K サーミスタインターフェース
- ヒーター出力: 2 系統 MOS 制御インターフェース、大電流ヒーターカートリッジに対応
- ファンインターフェース:
- 2 系統 2 線式制御可能ファン
- 2 系統 並列接続ファンインターフェース
- 2 系統 常時通電ファンインターフェース
- サポート機種構造: Cartesian, Delta, Kossel, Ultimaker, CoreXY など
Loading...
電気仕様（最大連続電流）
| 出力ポート | 24V 電源時最大電流 | 12V 電源時最大電流 |
|---|---|---|
| ヒーターカートリッジポート | 6A | 3A |
| ファンポート | 1A | 0.5A |
- 供給電圧と電流が上記の要件を満たしていることを確認し、過負荷を避けてください。
- 電源接続前に、極性を再度確認し、逆接続を防止してください。
