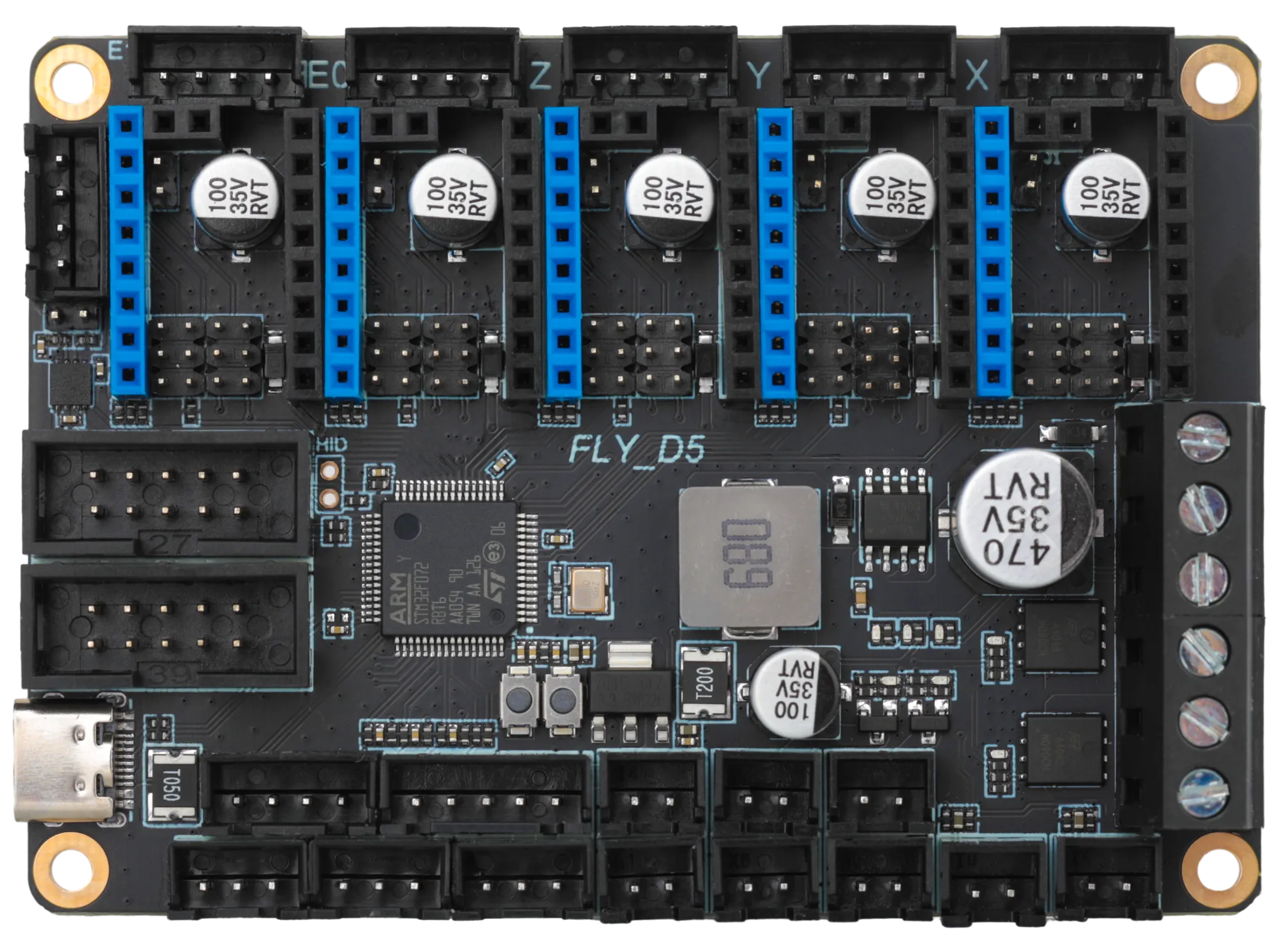

FLY-D5 메인보드 소개

Mellow Fly-D5는 광저우 미룬 전자기술유한회사 Fly3D 메인보드 개발팀이 출시한 고성능 3D 프린터 메인보드로, 최대 5개 스테퍼 모터를 지원합니다.

중요 사항

펌웨어 지원: 이 메인보드는 Klipper 및 Marlin 펌웨어를 지원합니다. Klipper 펌웨어를 사용할 경우, 상위 컴퓨터(호스트)와 함께 사용해야 합니다.
전원 공급 설명: D5 메인보드는 인터페이스를 통한 호스트 컴퓨터 역방향 전원 공급을 지원하지 않습니다.

전원 표시등 설명：D5 전원 LED 설명 보기

제품 특징

메인 제어 칩: 32비트 ARM Cortex-M0+ 아키텍처의 STM32F072RBT6 칩을 사용하며, 주파수는 48MHz입니다.
통신 버스: CAN 버스 연결을 지원하여 데이터 전송이 안정적이고, 지연 시간이 낮으며, 연결 신뢰성이 높은 장점이 있습니다.
드라이버 호환성: A4988, LV8729, DRV8225, TMC2208/2209/5160 등 다양한 스테퍼 모터 드라이버를 지원합니다.
스마트 리미트: 온보드 DIAG 기능 핀을 제공하며, 점퍼 캡만으로 물리적 리미트 스위치가 필요 없는 센서리스 호밍을 쉽게 구현할 수 있습니다.
풍부한 인터페이스: BLTouch(서보 및 프로브), UART, 12864 LCD 등 다양한 확장 인터페이스를 제공합니다.
유연한 전원 공급: 12-24V 광범위 DC 전압 입력을 지원하여 전원 공급이 안정적이며, 별도의 강압 모듈이 필요 없습니다.

메인 제어 MCU: STM32F072RBT6
지원 펌웨어: Klipper, Marlin
입력 전압: DC 12-24V
드라이버 인터페이스 모드: SPI, UART, STEP/DIR
호환 드라이브: TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 등
온도 센서: 2채널 NTC 100K 서미스터 인터페이스
가열 출력: 2채널 MOS 제어 인터페이스, 대전류 히터 지원
팬 인터페이스:
- 2채널 2선식 제어 가능 팬
- 2채널 병렬 팬 인터페이스
- 2채널 상시 개방 팬 인터페이스
지원 기기 구조: Cartesian, Delta, Kossel, Ultimaker, CoreXY 등

출력 포트	24V 전원에서 최대 전류	12V 전원에서 최대 전류
히터 포트	6A	3A
팬 포트	1A	0.5A
