はじめに

LLLバッファーの使用方法

LLLフィラメントバッファーは、3Dプリンターのリモートフィラメント供給を目的として設計されたデバイスで、フィラメントのロードとアンロード操作を簡素化します。このバッファーには、フィラメントの送り出しと引き戻しのための2つのボタンが装備されており、ユーザーは電動での送り出しと引き戻し操作を行うことができます。

バッファー機能:

注意事項

• N20モーターの寿命は約200時間です
• モーターが動作しなくなったら交換が必要です

3Dプリンターのエクストルーダーがフィラメントを送り出す際、遠くのフィラメントホルダーから引っ張りが発生すると、バッファーはこの動作を検知し、自動的にホットエンド方向に一定量のフィラメントを送り出します。引っ張りが発生するたびに、バッファーはこの送り出し動作を繰り返します。これにより、エクストルーダーによるフィラメントへの引っ張りを効果的に軽減し、エクストルーダーの押し出し力を安定させ、印刷品質の安定性を向上させることができます。

フィラメント切れ検知機能:

バッファーにはフィラメント切れ検知器が内蔵されており、バッファー内にフィラメントがないことを検知すると、3Dプリンターに信号を送信して印刷を一時停止します。この機能を使用するには、信号ピンを接続し、3Dプリンターの設定を変更する必要があります。一方、バッファー機能は設定を変更せずに直接使用できます。

以上の機能設計により、LLLフィラメントバッファーはフィラメント操作を簡素化するだけでなく、3D印刷プロセスの安定性と印刷品質を向上させます。

• 機能を使用するには、フィラメントを接続した後でなければならず、そうでない場合はボタンによるモーターの制御のみ可能ですのでご注意ください。

設定例

[filament_switch_sensor フィラメント切れ検知]
pause_on_runout: true
switch_pin: ^PG7
runout_gcode:
        PAUSE
        M118 フィラメント切れ
insert_gcode:
        M118 フィラメント装着

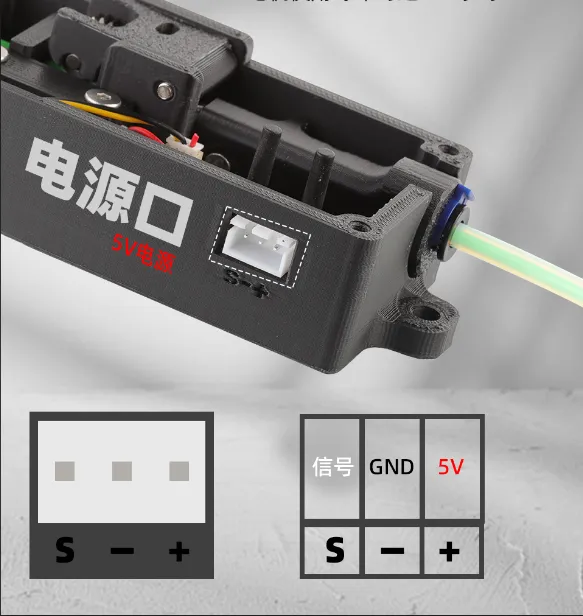

配線参考図

Loading...

設置図

• Bilibiliビデオチュートリアル 設置ビデオ
• YouTubeビデオチュートリアル 設置ビデオ

設置図

• 以下のダウンロードリンクをクリックしてください
• Loading...
