소개
LLL 버퍼 사용
LLL 소모품 버퍼는 3D 프린터의 원격 필라멘트 공급을 위해 설계된 장치로, 소모품 적재 및 제거 작업을 간소화하는 것을 목표로 합니다. 이 버퍼는 각각 급지 및 배지를 위한 두 개의 버튼을 장착하여 사용자가 전동식 급지 및 배지 작업을 수행할 수 있도록 합니다.
버퍼 기능:
주의사항
- N20 모터 수명은 약 200시간입니다.
- 모터가 작동하지 않으면 모터를 교체해야 합니다.
3D 프린터의 익스트루더가 필라멘트를 급지할 때, 원격의 필라멘트 홀더를 잡아당기면 버퍼가 이 동작을 감지하고 자동으로 핫엔드 방향으로 일정 길이의 필라멘트를 공급합니다. 잡아당김 동작이 발생할 때마다 버퍼는 이 필라멘트 공급 작업을 반복합니다. 이를 통해 익스트루더가 필라멘트를 잡아당기는 힘을 효과적으로 줄이고, 익스트루더의 추력을 안정적으로 유지하여 프린트 품질의 안정성을 높일 수 있습니다.
필라멘트 절단 감지 기능:
버퍼에는 내장된 필라멘트 절단 감지기가 있어, 버퍼 내에 필라멘트가 없음을 감지하면 3D 프린터에 신호를 보내 프린팅을 일시 중지합니다. 이 기능을 사용하려면 신호 핀을 연결하고 3D 프린터의 설정을 수정해야 합니다. 반면 버퍼 기능은 설정 수정 없이 바로 사용할 수 있습니다.
위와 같은 기능 설계를 통해, LLL 소모품 버퍼는 소모품 작업을 간소화할 뿐만 아니라 3D 프린팅 과정의 안정성과 프린트 품질을 향상시킵니다.
- 기능 사용을 위해서는 필라멘트를 연결한 후에 사용해야 하며, 그렇지 않으면 버튼으로만 모터를 제어할 수 있습니다.
설정 참조
[filament_switch_sensor 필라멘트절단감지]
pause_on_runout: true
switch_pin: ^PG7
runout_gcode:
PAUSE
M118 필라멘트 부족
insert_gcode:
M118 필라멘트 적재

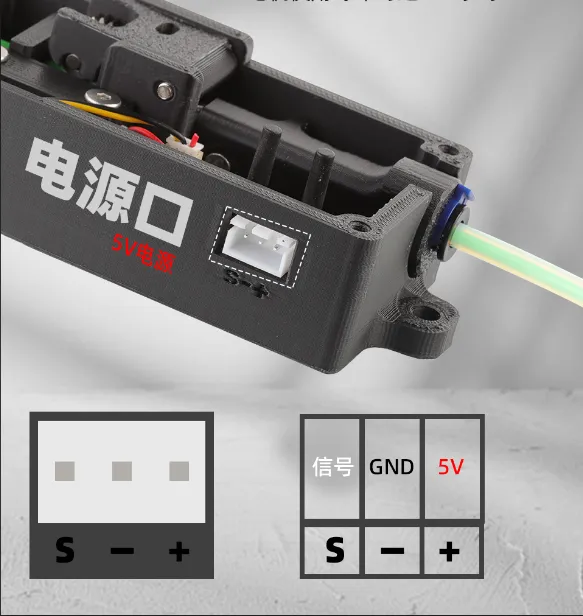

배선 참조
Loading...
설치 다이어그램
설치 다이어그램
- 아래 다운로드 링크를 클릭하세요.
-
Loading...
Loading...
