Введение

Использование буфера LLL

Буфер филамента LLL — это устройство, предназначенное для удаленной подачи филамента в 3D-принтере, направленное на упрощение операций загрузки и выгрузки филамента. Буфер оснащен двумя кнопками для подачи и отвода филамента, что позволяет пользователю выполнять электрическую подачу и отвод материала.

Функция буфера:

Уведомление

• Срок службы двигателя N20 составляет около 200 часов
• При выходе двигателя из строя требуется его замена

Когда экструдер 3D-принтера подает филамент, если происходит натяжение на удаленной катушке, буфер обнаруживает это действие и автоматически подает небольшой отрезок филамента в сторону горячего конца. Каждый раз при натяжении буфер повторяет эту операцию подачи. Это позволяет эффективно уменьшить натяжение филамента со стороны экструдера, поддерживая стабильность усилия экструдера, тем самым повышая стабильность качества печати.

Функция обнаружения обрыва филамента:

Буфер оснащен датчиком обнаружения обрыва филамента. Когда обнаруживается, что в буфере нет филамента, он отправляет сигнал на 3D-принтер для приостановки печати. Для использования этой функции необходимо подключить сигнальные контакты и изменить конфигурацию 3D-принтера. Функция буфера может использоваться напрямую без изменения конфигурации.

Благодаря указанным функциям, буфер филамента LLL не только упрощает работу с филаментом, но и повышает стабильность процесса 3D-печати и качество печати.

• Обратите внимание, что для использования функций необходимо подключить филамент; в противном случае можно управлять двигателем только через кнопки.

Ссылка на конфигурацию

[filament_switch_sensor обнаружение обрыва филамента]
pause_on_runout: true
switch_pin: ^PG7
runout_gcode:
        PAUSE
        M118 Нет филамента
insert_gcode:
        M118 Филамент загружен

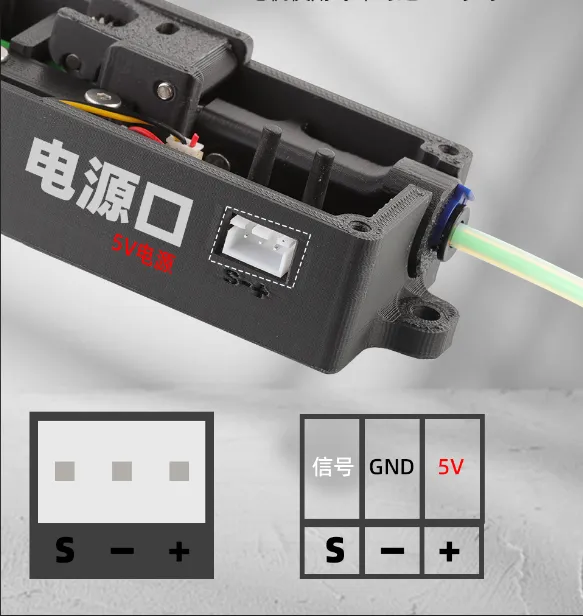

Схема подключения

Loading...

Схема установки

• Видеоурок на Bilibili Видео по установке
• Видеоурок на YouTube Видео по установке

Схема установки

• Нажмите на ссылку ниже для загрузки
• Loading...
